Paso 2: El circuito y construcción eléctrica

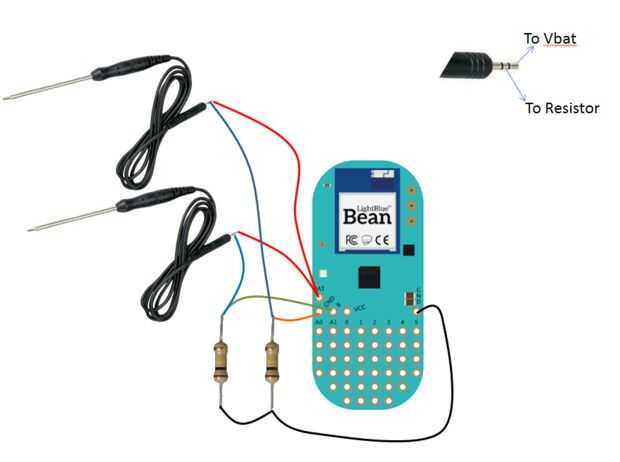

Un termistor es un resistor dependiente de la temperatura. La sonda de Extech tiene un coeficiente de temperatura negativo que significa que a medida que la temperatura aumenta, la resistencia disminuye. El valor de la resistencia se mide con un circuito simple que crea un divisor de tensión con el termistor en una pierna y un resistor fijo de 100K en el otro. La tensión dividida es alimentada en un canal de entrada analógica en el grano y muestreada en el firmware.

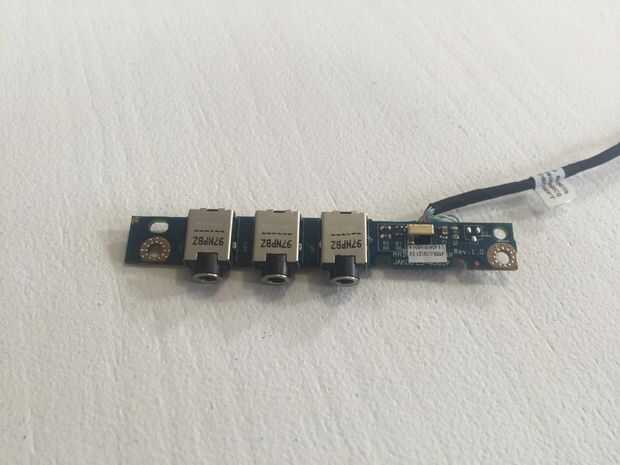

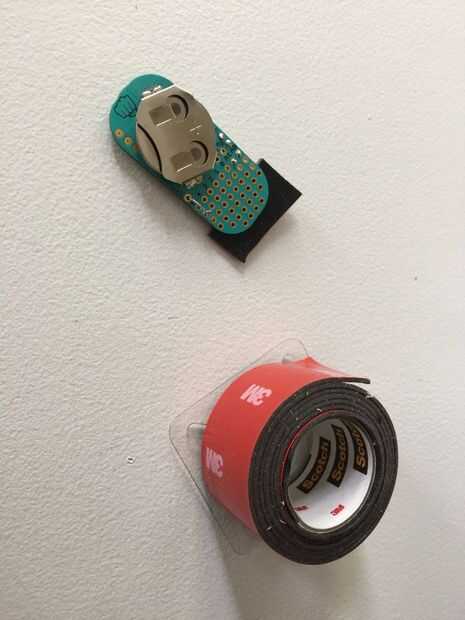

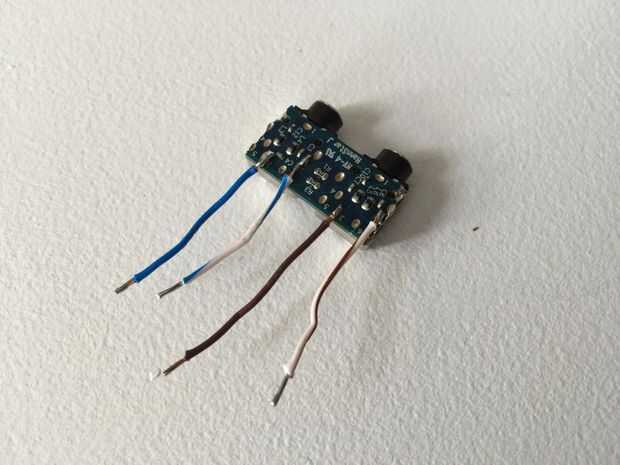

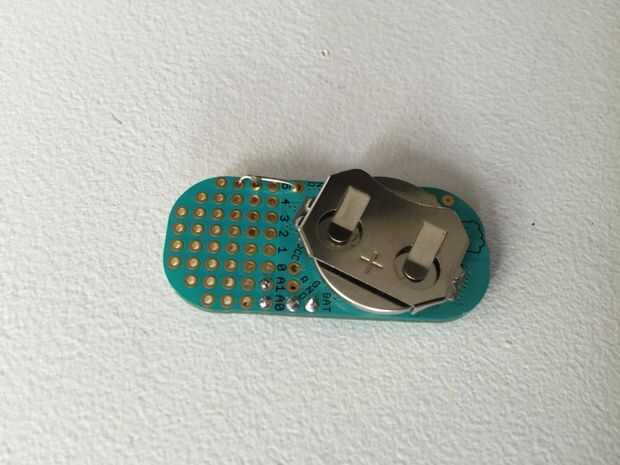

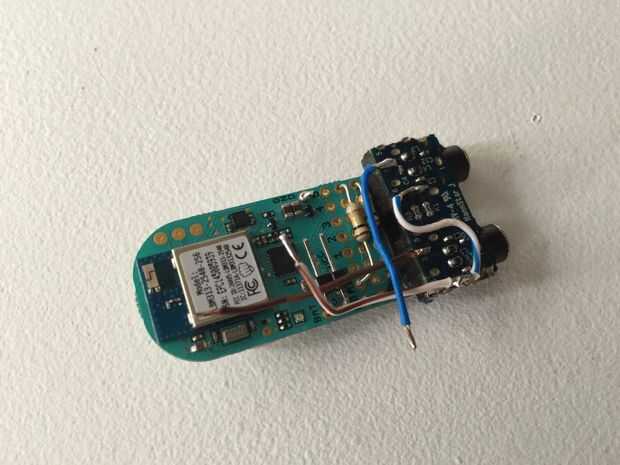

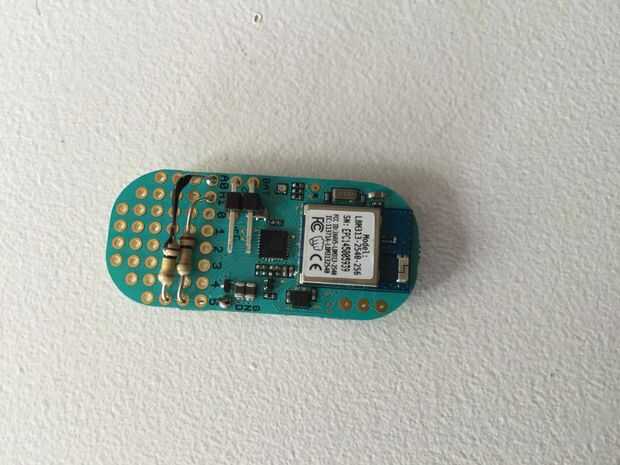

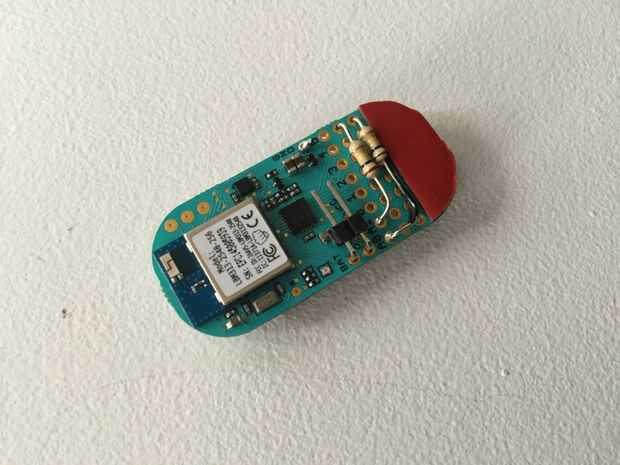

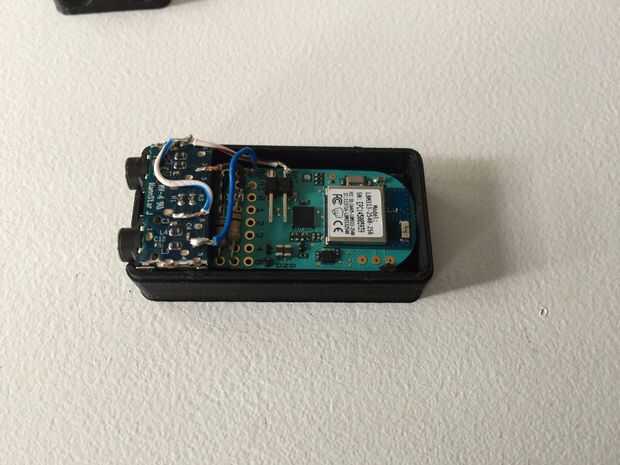

Para construir el circuito, podrido conectores de audio de 3,5 mm de un viejo PC roto. Se utilizó un multímetro para determinar los dos puntos en la placa que correspondía a la punta y la primera banda de la sonda. Los cables fueron soldados a las tomas audio y el fríjol como se muestra en las imágenes. Los conectores de audio fueron pegados al área de prototipo de la haba con cinta de doble cara. La cinta que utiliza es cinta de etiqueta de calidad que crea un vínculo muy fuerte entre las partes del remolque.
