Paso 3: Coeficientes sonda de
Tan común como la punta de prueba de Extech es, los coeficientes de Steinhart-Hart no publicados en cualquier lugar que pude encontrar. Afortunadamente hay una calculadora en línea que va a determinar los coeficientes de 3 mediciones de temperatura que proporciona.
http://www.thinksrs.com/downloads/Programs/Therm%2...
Qué foillows es el procedimiento básico que utilizan para llegar a los coeficientes. No gana puntos por el estilo pero lo suficientemente bueno para que usted consiga decir precisión de +/-1 grado (un total thumbsuck de mi parte)... dependiendo de la exactitud del termómetro de referencia y multímetro por supuesto! Mi multímetro es una unidad barata marca sin nombre que compré hace muchos años cuando el dinero era escaso. El dinero escasea todavía y todavía funciona!
Para calibrar, necesitamos tres lecturas de resistencia de 3 temperaturas.

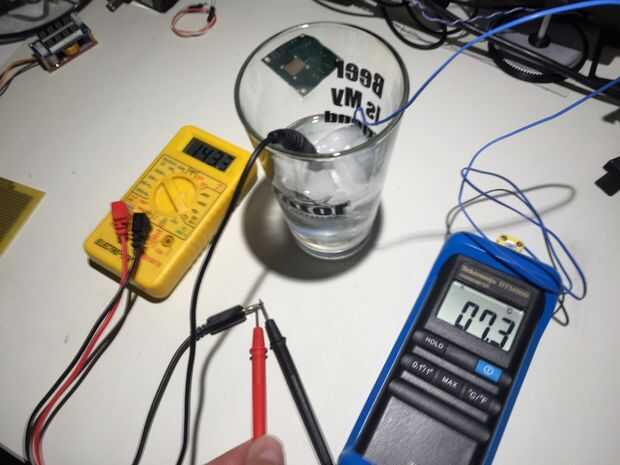

- Muy frío añadiendo hielo a un vaso de agua y removiendo hasta que la temperatura se estabilizó. Una vez estabilizado, utilice el multímetro para grabar la resistencia de la sonda y el termómetro de referencia para registrar la tmeperature...
- Ahora coloque la sonda en un vaso de agua a temperatura ambiente, permita que la sonda se iguale con la temperatura del agua y registrar la temperatura en el termómetro de referencia y lectura en el multímetro de la resistencia.
- Coloque la sonda en un vaso de agua caliente y registre la resistencia.
Temperatura Resistencia 5.6 218K 21.0 97,1 K 38.6 43.2
Todo este proceso es un poco de una situación de huevo y la gallina ya que necesita un termómetro calibrado para registrar la temperatura y un multímetro calibrado para registrar la resistencia. Errores aquí resultará en inexactitud en las mediciones de temperatura que hace pero para mis propósitos, +-1 grado es más de lo necesario.

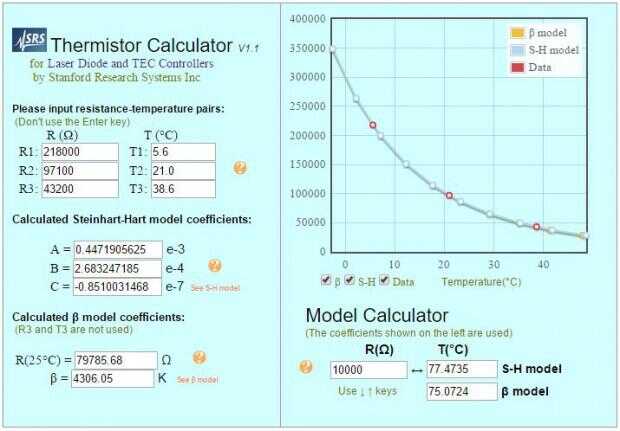

Conectar estos valores registrados en la calculadora web rinde el siguiente:
Los coefficents (A, B y C) están conectados en la ecuación de Stenhart-Hart a deterrmine la temperatura desde un valor de resistencia muestreados. La ecuación se define como (fuente: wikipedia.com)
Donde T = temperatura en Kelvin
A, B y C son los coeficientes de la ecuación de Steinhart-Hart estamos tratando de determinar
R es la resistencia a temperatura T
El firmware realice este cálculo.
