Termómetro de 35 LM (8 / 9 paso)

Paso 8: finalizar

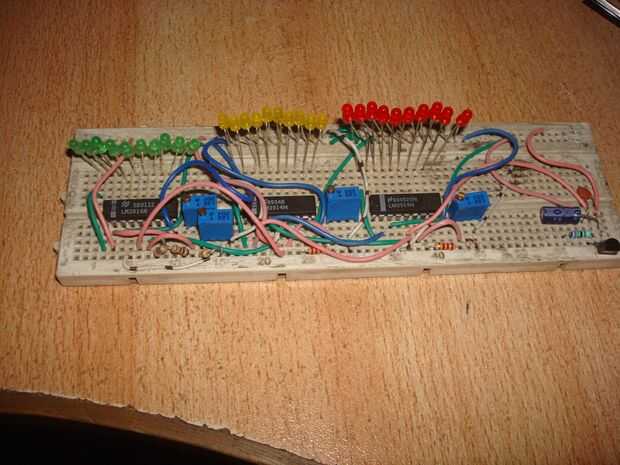

Para concretar el proyecto que agrega un diodo y algunas conexiones finales que echaba de menos la primera vez. También conecté el pin9 de todos ic a carril positivo. Me conecta a una batería de 6 v y voila se trabaja. La alimentación debe ser entre 5 y 9 voltios o de lo contrario no funcionará correctamente.

Ahora se debe calibrar el circuito. Tomar un multímetro de buena calidad preferiblemente Fluke, unidad-t o Mastech y conjunto que voltios ajuste. Conecte el terminal negativo del multímetro digital a la tierra y la energía en el circuito. Luego conecte el terminal positivo del multímetro digital al pin 4 del ic primer que es en el lado izquierdo en la imagen y el inferior en el esquema. Girar el preset conexión al pin 4 hasta lograr 90 mV. Luego conecte el pin 6 del CI mismo y girar el preset segundo hasta lograr 190 mV. Luego conectar el multímetro al pin 6 en el CI medio y girar el preset para lograr 290mV. Y luego conecte al pin6 el último ic y girar a la cuarta programación para alcanzar 390 mV.

De esta manera que el termómetro comenzaría su lectura de 10 grados Celsius para el primer led de cada grado que aumente la temperatura sería una adición de un led por lo que el máximo a 39 grados centígrados.
