Paso 2: Conectarlo
Aquí es cómo nos va conectar este dispositivo:
- Conectar el botón de. Este botón va a servir como un botón de encendido para su dispositivo. El firmware incluido automáticamente envía el dispositivo a dormir después de un período de inactividad. Este botón se usa para despertar el dispositivo, o para forzarlo a dormir inmediatamente para ahorrar batería. El botón pondrá la imp Pin1 alta cuando se presiona, que puede utilizarse para despertar a la imp de sueño profundo.

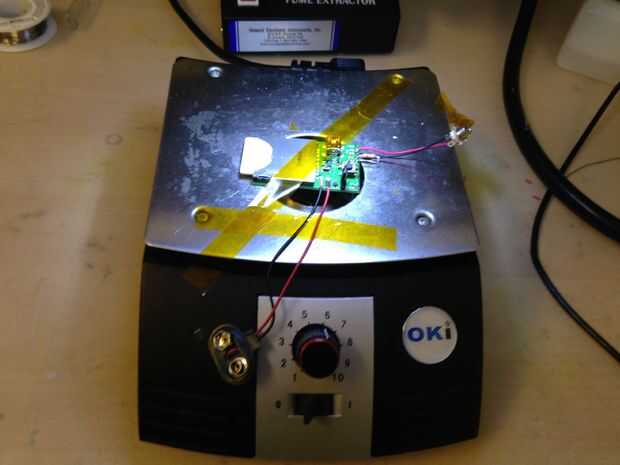

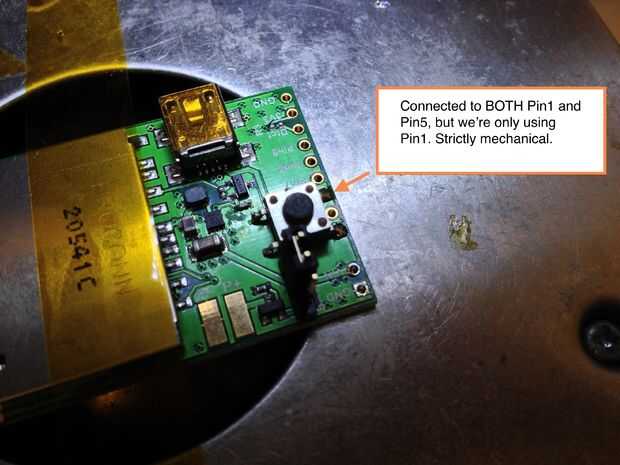

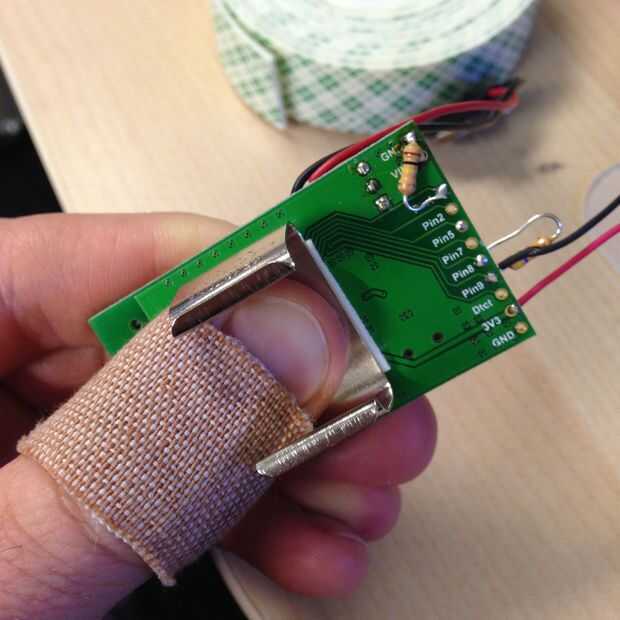

- Alinee el botón para que los pequeños pies apunten hacia los extremos más cortos de la placa breakout y alineen el pie inferior izquierda con la almohadilla de contacto 1 en el tablero de arranque de imp. Esto alinearán otra de pies del botón con el Pin5 en el tablero de arranque de imp cinta el botón en su lugar, luego de la soldadura de la almohadilla de pie del botón con la soldadura de hierro y aplicar un poco de calor. Suelde el otro pie al Pin5 del mismo modo. Pin5 no utiliza para nada en este dispositivo, así que esto es sólo una buena manera de hacer el botón más resistente mecánicamente.
- Corte un pedazo corto de alambre, tira de los extremos y la soldadura de punto a punto el otro extremo a uno de los dos pies en el lado lejano del botón. El cable en su lugar con cinta adhesiva para que esté en contacto con el pie el botón, luego calentar el alambre y el pie con el hierro. Flujo de soldadura un poco sobre las piezas calientes.
- Suelde el otro extremo del cable a la plataforma de 3V3 en el tablero de arranque. Puede que desee esperar a aplicar la soldadura para este terminal, porque necesitamos otro cable a esta tecla.

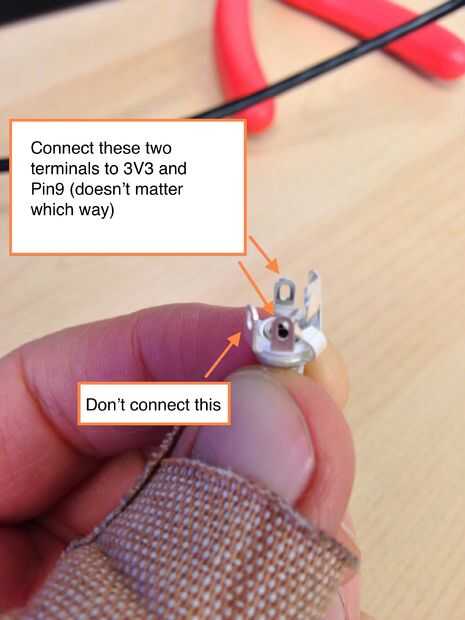

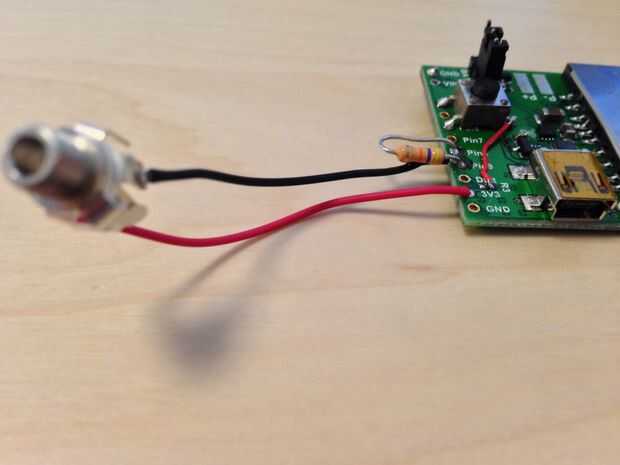

- Si está utilizando a una toma conmutada, como hice yo, habrá una tercera terminal; Esto es un interruptor de terminal y se utiliza para detectar cuando hay un enchufe enchufado en el jack. No quiero utilizar esto, así que asegúrese de que utiliza sólo los terminales que deben conectarse a la boquilla y el protector del enchufe. Si no está seguro de que usted tiene, puede utilizar un multímetro para verificar la continuidad. Si usted hace esto, asegúrese de que instalar un enchufe en la toma de antes de la prueba, porque de lo contrario el contacto de la punta y el contacto del interruptor eléctricamente conectar.
- De corte y desforre dos piezas medianas (3") de alambre. Pasar un extremo por cada uno de los terminales que se desea conectar. Es muy útil en la cinta el conector y el cable hasta la superficie de trabajo en este momento para mantenerlos constantes.
- Caliente el terminal y el cable con el soldador, luego alguna soldadura en las partes del flujo. Asegúrese de que calienta el alambre, así como la terminal o el empalme de la soldadura se rompa.
- Recorren el extremo libre del cable de la toma de la terminal correspondiente en su tabla de breakout, luego calentar el alambre y con la plancha y aplicar alguna soldadura.
- Asegúrese de que el cable desde el conector y el cable del botón son a través de la almohadilla de 3V3 antes de soldar.

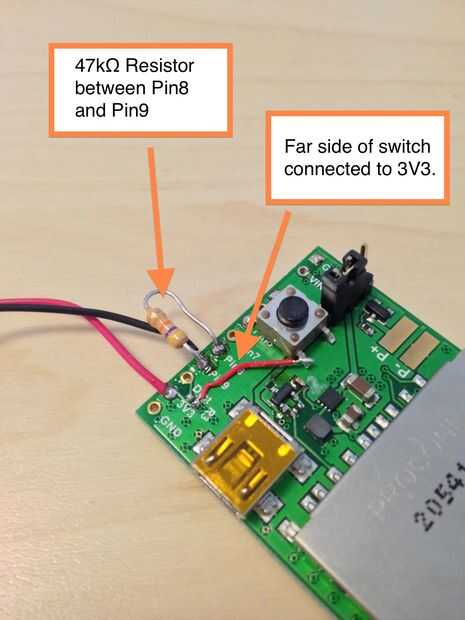

- El Pin9 en el desglose debe todavía ser unsoldered. Asegúrese de que el gato y un lado de la resistencia son a través de la almohadilla, entonces en lugar de la soldadura.

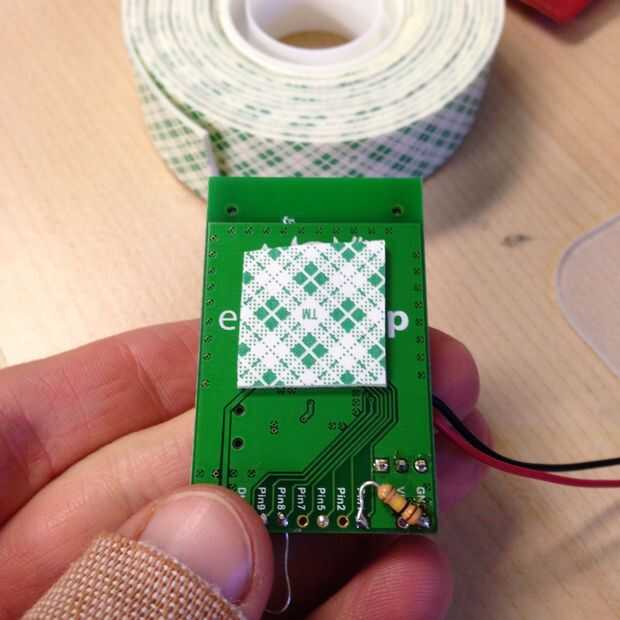

- Al otro lado de la resistencia debe soldarse a la almohadilla de Pin8 en el arranque. Usted puede seguir adelante y soldadura no necesitamos nada más conectar a esta clavija.

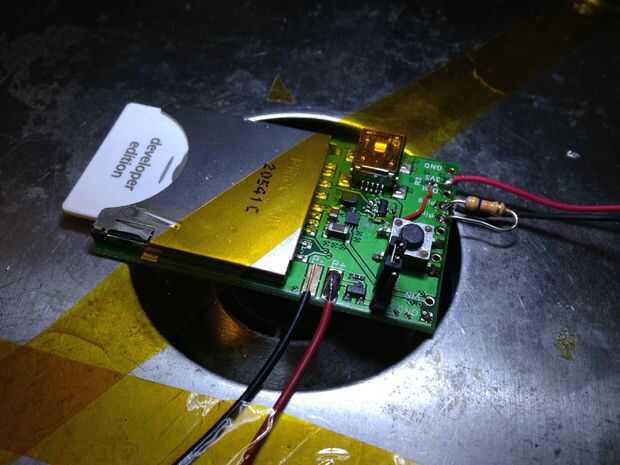

- El cable en su lugar con cinta adhesiva.
- Caliente el alambre y el cojín junto con el soldador.
- Un cordón de soldadura sobre el cable y cojín juntos.

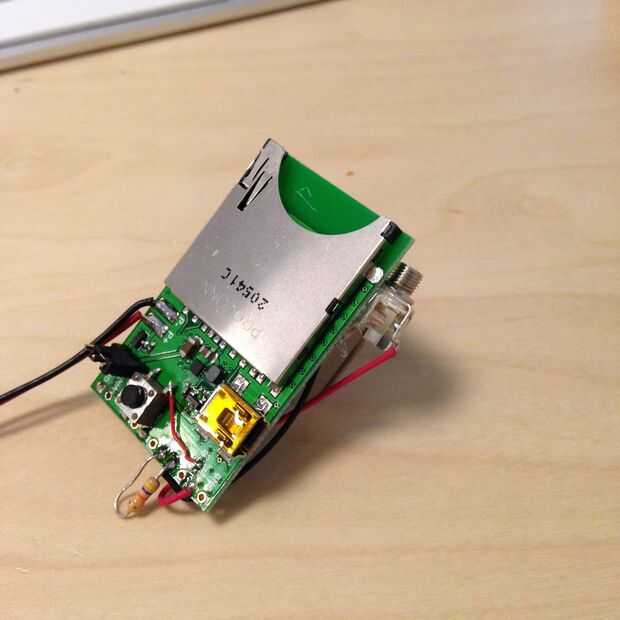

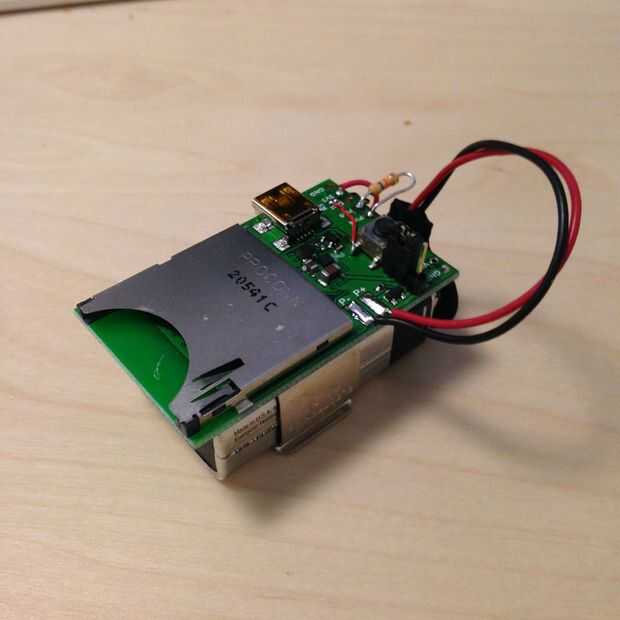

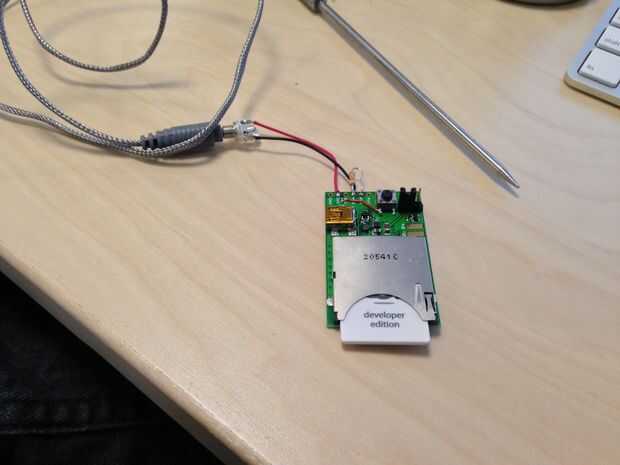

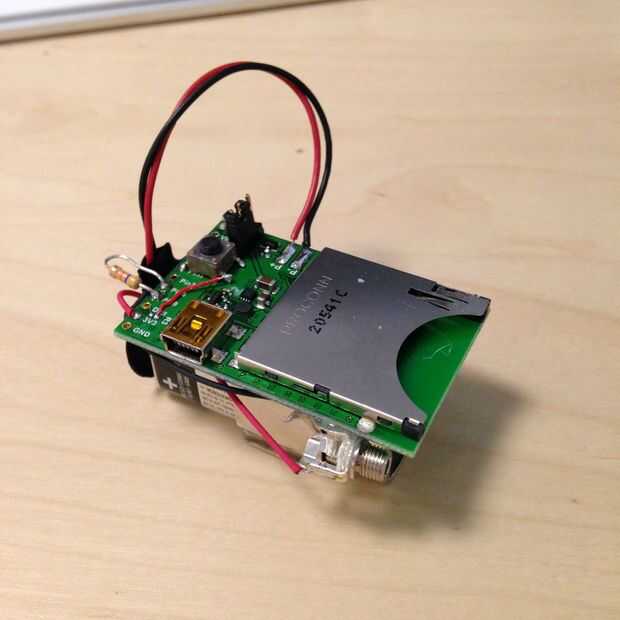

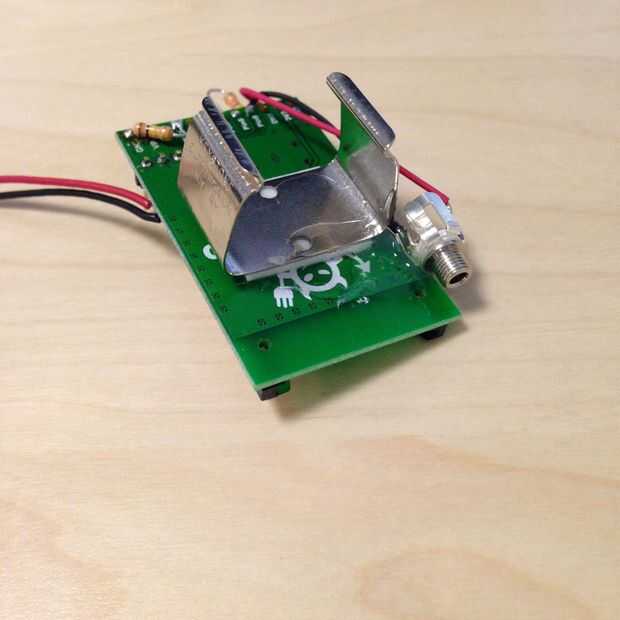

Ahora termine construyendo su termómetro barbacoa conectada a internet! O por lo menos, armar el hardware. Comencemos el dispositivo de programación.
EL RESTO DE ESTE PASO ESTÁ FUNCIONANDO TEORÍA! Si no es lo que estás aquí, vaya al paso siguiente.
El principio detrás de su termómetro de carne conectados a internet es muy sencillo. La sonda de temperatura es realmente sólo un termistor grande: una resistencia que cambia la resistencia en función de su temperatura. Este tipo particular se llama un termistor "NTC"; coeficiente de temperatura negativo. Esto significa que como la temperatura sube, la resistencia disminuye.

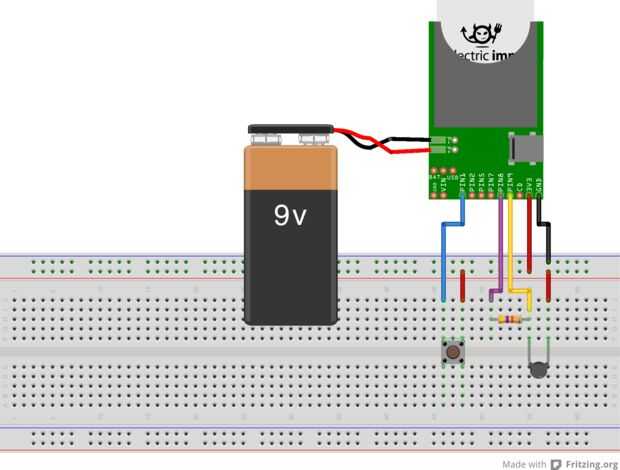

Echa un vistazo en el diagrama de la protoboard para ver cómo el dispositivo va a ser cableado. Aquí es cómo funciona:
Nosotros forman un divisor resistivo con la sonda de temperatura y una resistencia fija y luego medir la cantidad de corriente que fluye a través del divisor midiendo el voltaje en la resistencia fija. Todo viene a ley de Ohm:
Voltaje = corriente * resistencia
La resistencia del divisor entero es la suma de las dos resistencias, ya que están cableados en serie.
Rtotal = Rfixed + Rprobe
El voltaje en todo se fija en 3.3V, porque nos hemos conectado por ese camino. Por lo tanto:
3.3 voltios = corriente * Rtotal
Actual = 3,3 voltios / Rtotal.
Podemos medir la corriente por el circuito porque la corriente a través de cada resistor es la misma (porque están en serie. Cada electrón en movimiento a través del circuito tiene que pasar a través de los resistores en el circuito). Por lo tanto:
Vfixed = corriente * Rfixed
Actual = Vfixed / Rfixed
Ahora podemos averiguar la resistencia de la sonda:
Actual = 3.3 V / (Rprobe + Rfixed) = Vfixed / Rfixed
Vfixed = (3.3 * Rfixed) / (Rprobe + Rfixed)
3.3 * Rfixed = (Rprobe + Rfixed) / Vfixed
Rprobe + Rfixed = (3.3 * Rfixed) / Vfixed
Rprobe = [(3.3 * Rfixed) / Vfixed]-Rfixed.
Una vez que tienes la resistencia de la sonda, se puede calcular la temperatura de una ecuación en la hoja de datos de la sonda. Si no tienes eso, usted puede reunir los datos experimentalmente y ajuste de curva, que es lo que hemos hecho aquí.
