Paso 2: Construcción de circuito

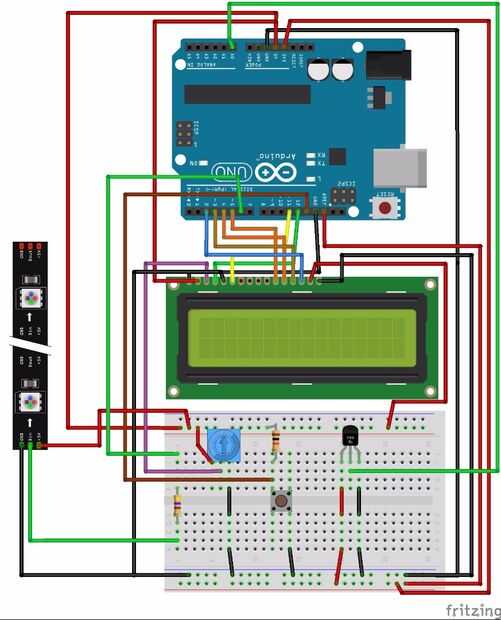

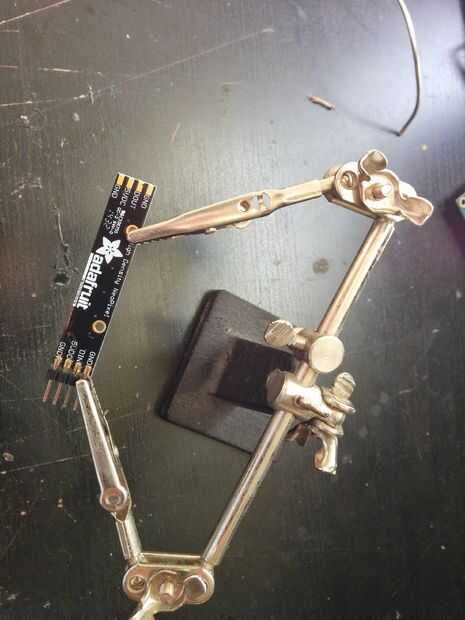

Del diagrama fritzing el circuito es un poco confuso pero es en realidad relativamente simple. Es importante tomar nota que vas a porque algunos ruido causado por los píxeles mete a la lectura de voltaje de la TMP36 y a su vez la lectura de temperatura TMP36 en un circuito separado del resto del proyecto. Cuando se trata de los píxeles un poco una soldadura va a tener que pasar. Vas a querer usar 4 cabeceras llanos, todos los días y soldarlos directamente sobre el palo de NeoPixel. Es absolutamente imperativo que se sale el pin correcto en esto de lo contrario tendrás que de y resoldar las cabeceras y confía en mí, las almohadillas de cobre en la NeoPixels no como ser resoldered y NeoPixels no son el componente más caro del mundo, varias varas que se inutilizó porque las almohadillas de cobre han sido sacadas se suman rápidamente. Para la soldadura te querrá una buena plancha y una soldadura con una galga fina. Un par de "tercera mano" son especialmente útiles en este proyecto como los encabezados pueden ser difíciles de soldar en el palo recto si el palo está mintiendo sobre la mesa.

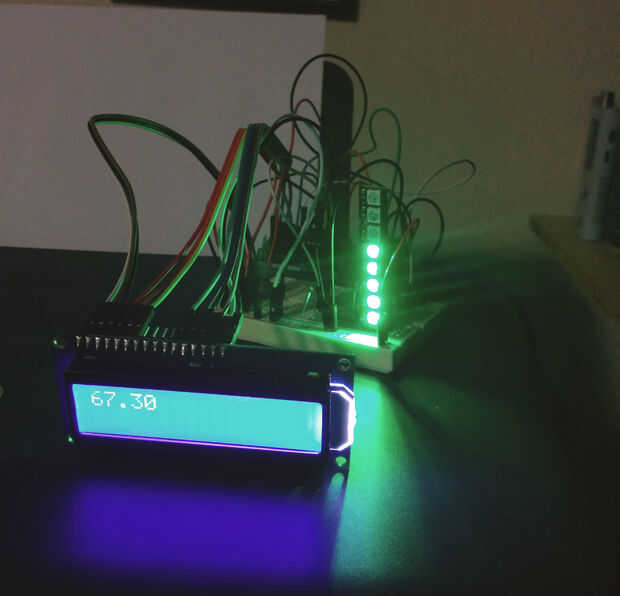

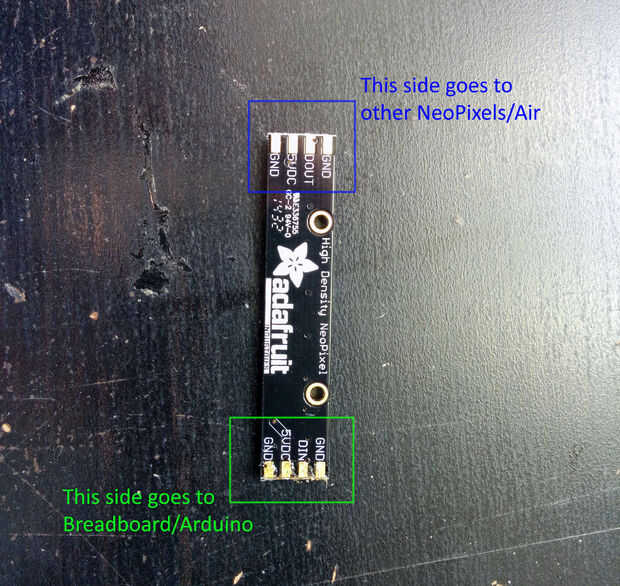

He incluido una foto con la orden pin correcto, el lado con "Estruendo" va a la protoboard/Arduino y el lado "Duda" va a otros píxeles o simplemente el aire. Usted puede utilizar cualquier número de NeoPixels, uno en el estudio tiene 4 palos para una lectura especialmente prominente hacia fuera que sería ideal si se va a encerrar en un láser cortar acrílico pantalla (posiblemente atentos). Por otra parte y como se ve en una de las fotos, tengo uno más pequeño con sólo un palito que funciona muy bien en el hogar que usted puede también girar en una exhibición montado en la pared con una caja muy rápida. Esta es una de las cosas con NeoPixels que las hacen grandes, que no tarda mucho código para caber casi cualquier factor de forma o tamaño.
Los pines de Arduino va como sigue:
A0 a Vout en TMP36
3.3V al ferrocarril PWR TMP36
AREF a TMP36 PWR Rail //AREF toma un voltaje de referencia y da una lectura más precisa de tomar / /directamente de la fuente, usted verá por qué esto es importante en la página siguiente
Toma de tierra para riel TMP36 GND
5V a carril primario PWR
otra toma de tierra para carril de tierra principal
13 al pin 4 en la pantalla LCD
12 interruptor momentáneo //while no necesario incluí un momentáneo interruptor que, cuando presiona cambiará //between lectura grados Celsius y Fahrenheit en la pantalla LCD
11 al pin 6 en la pantalla LCD
resistencia 6 a 470 ohmios hacia DIN en NeoPixels //resistor evita sobrecargas y daños a la palanca de pixel
5 al pin 11 en pantalla LCD
4 al pin 12 en el LCD
3 al pin 13 en la pantalla LCD
2 al pin 14 en el LCD
Otras conexiones en la pantalla LCD
Pata de 1 a uno de pin LCD del potenciómetro a carril de tierra principal
Pata de 2 a uno de pin LCD del potenciómetro a carril primario PWR
Pin de LCD 3 a media pierna o un "limpiador" del potenciómetro //this controles contraste en la pantalla
Pin 5 de la LCD al ferrocarril principal de GND
Pin de LCD 15 al ferrocarril principal de PWR
Pin de LCD 16 al carril principal de tierra
El resto del circuito es bastante auto explicativo y claro en el diagrama de Fritzing, recuerde separar los circuitos TMP36 y primaria.
