Paso 2: El diseño

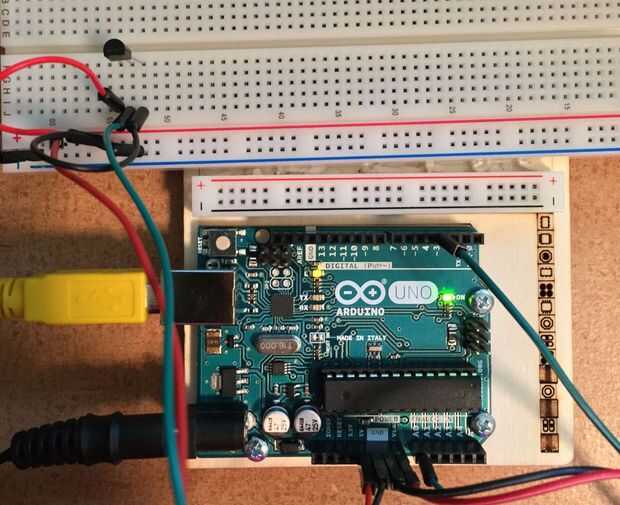

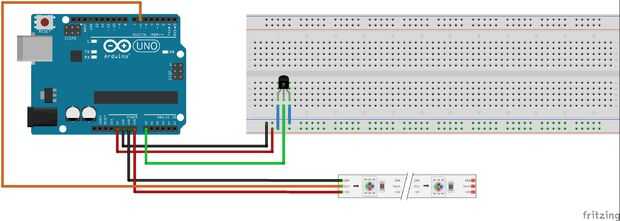

La primera imagen muestra la disposición de la placa base.
Tengo eje izquierdo de TMP36 (mirando la parte plana del sensor) conectado a + 5V, el derecha pin conectado a GND y el pin central conectado a la clavija de entrada analógica A0 de la ONU.

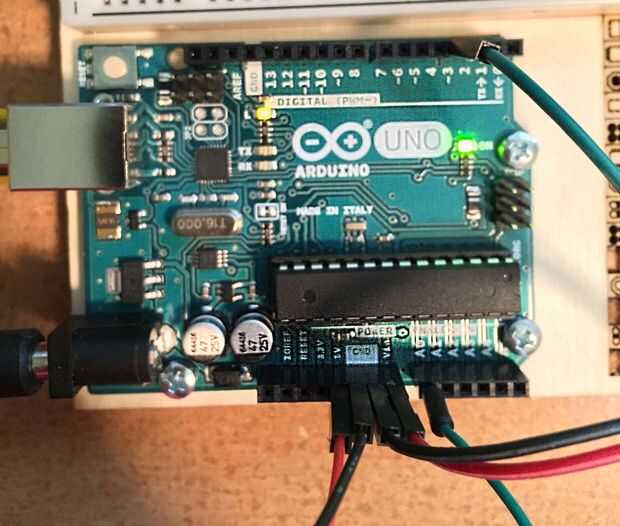

Los otros cables es la tira de LED y para Conecte, conecté el cable rojo al pin de VIN en la ONU. Esto es para que reciba los 12 voltios que son suministrados por el adaptador de alimentación de 12V. El adaptador que utilicé era de un viejo disco duro externo que ya no está en uso.
Cable negro de la tira del LED va a GND y el alambre de señal verde está conectado al pin 6.
