Paso 4: Montaje de recinto
17. montaje de la caja

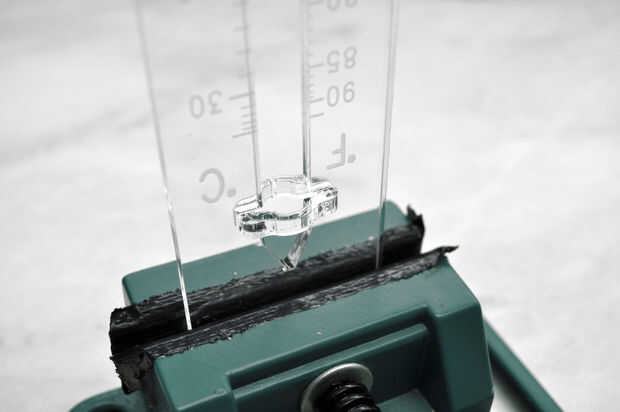

Es necesario tener en cuenta que se montará en el recinto NixieTherm Mk II no sólo "desde arriba hacia abajo", pero también boca abajo. Por lo tanto es necesario para fijar la escala del termómetro e.g. con un vicio pequeño. Pero antes de abrazadera de la escala por favor las mordazas con cualquier tipo de material protector para no rayar plexiglás de la escala.

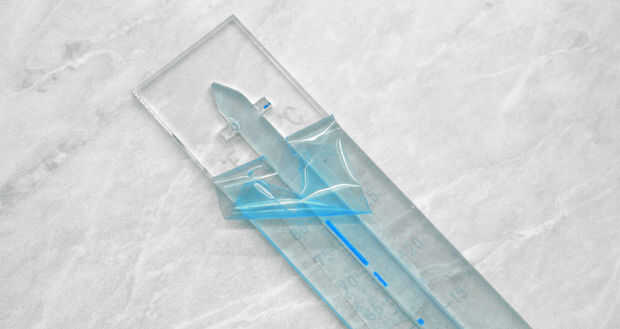

Comience con la peladura apagado la película protectora de la escala. Ahora aplique cuidadosamente ambas abrazaderas de tubo en las muescas de la escala.
Nota: La abrazadera tiene también una pequeña muesca en su parte posterior hasta que encajen en esa forma que esta muesca se encuentra en la parte "trasera" de la escala.
Ahora bien esta "combinación escala tubo" su vicio de tal manera, que el "logo Mr.Nixie" es legible al revés y situado cerca de las mandíbulas.
Preste atención extra que no deje caer el tubo hacia fuera durante el montaje y no apriete las mandíbulas demasiado apretado.

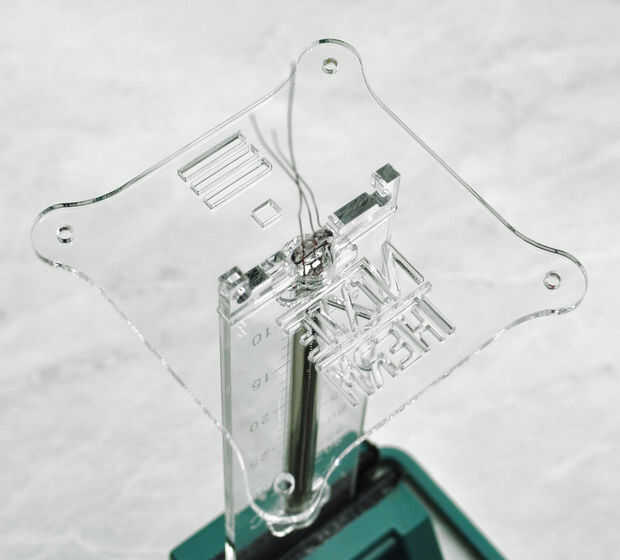

Ahora coloque la tapa de la escala. Recuerde una vez más, estamos trabajando "boca abajo" para moler "NixieTherm" debe leerse reflejados. Además estas palabras deben ubicarse en la parte delantera de la escala, esta es la dirección desde la que normalmente buscas en el termómetro. Tienen una mirada cercana a los cuadros de izquierda, que le ayudará a encontrar la posición correcta de montaje.
En esta etapa es hora de comprobar la alineación del tubo de gráfico de barras. Si el tubo se cae en la ronda de manera correcta, verá el ánodo malla al mirar la escala desde la parte delantera (dígitos no espejados). Desde la parte de atrás verá una superficie metálica en el tubo con la impresión del tipo y fecha de fabricación. Si no, simplemente gire el tubo 180 °.
Ahora tome ambas cubiertas de LED y retire la película protectora del lado reflejado. Ambas tapas tienen una arboleda de fresado profundo para el tubo y una arboleda de fresado más leve para el espacio de la resistencia R5, que se encuentra cerca de los LEDs en la posición de la cubierta posterior. Ambos profundo fresado arboledas debe hacia "abajo" al tubo.
Tienen una mirada cercana en la imagen de la izquierda para obtener ayuda. La cara espejeada de las cubiertas de LED debe hacer frente a la escala en ambos lados como reflejará la iluminación LED.

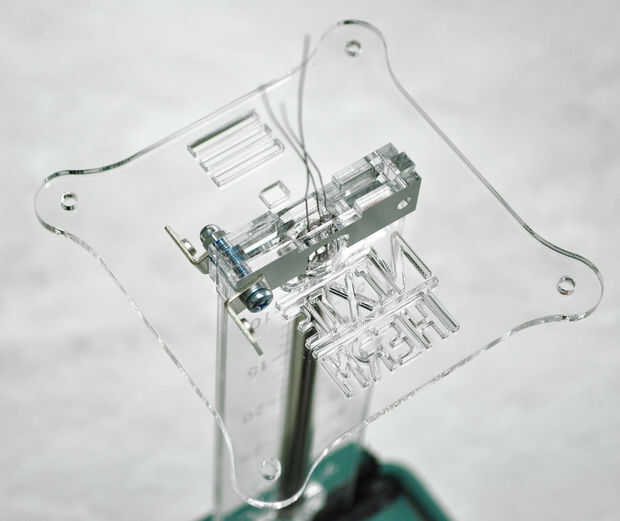

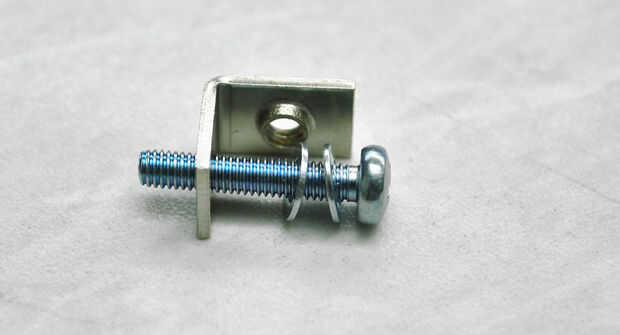

Para el montaje del sostenedor del PWB del recoger dos soportes de montaje, tornillos M3x16 y cuatro arandelas y montar como se muestra en la imagen. Ahora deslice esta combinación aunque los agujeros de perforación de los LED y la escala.
En el extremo roscado ahora caber otra vez un soporte de montaje y una tuerca de la bóveda y apriételos ligeramente sólo a mano.
Ahora ajuste los cuatro soportes para la orientación hacia arriba y paralelo a la cubierta superior. Ahora apriete los tornillos otra vez, pero solamente que los soportes de montaje pueden ligeramente ajustado presionándolos.

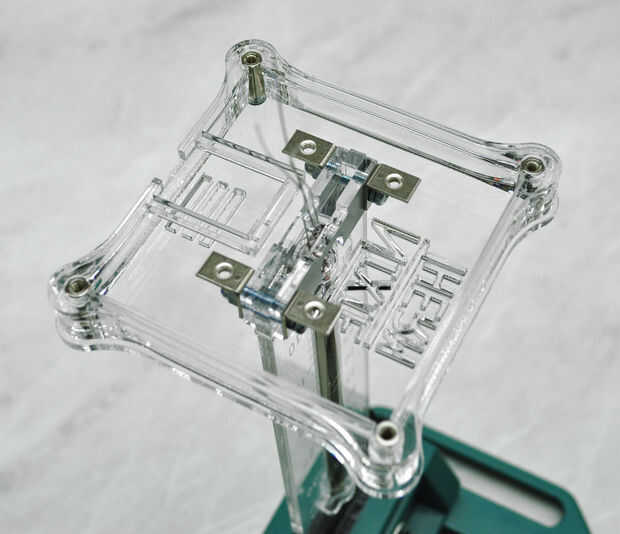

Ahora escoja los cuatro tornillos de sombrero plano M3x8 y el M3x12 espaciadores de metal y peguen "de abajo hacia arriba" a través de los orificios de la cubierta superior. Sólo apretar ligeramente con la mano. Recoger ambas mitades de marco más gruesos (8 mm) plexiglás y remueva la película. Deslícelos suavemente sobre dos distancias.
Recoger el marco «plenamente» de Plexiglas con la "cámara" recorte y doblarlas con cuidado sobre las cuatro distancias; Preste atención a la orientación de esta "cámara térmica" y la abertura para el conector USB. La imagen te da asistencia en esta etapa de la Asamblea.

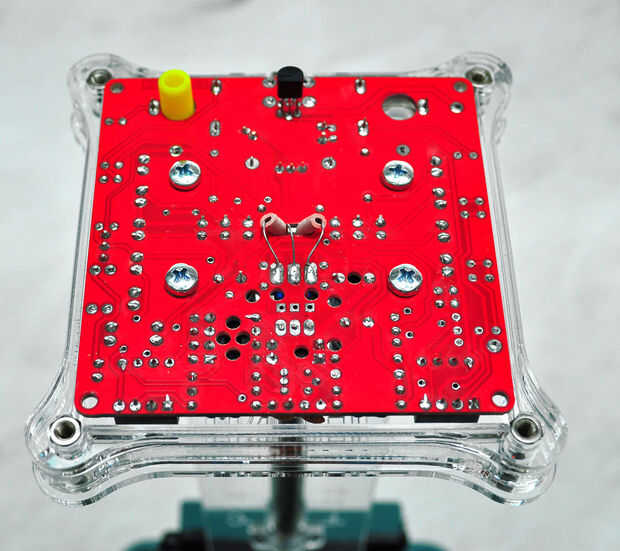

• Ahora coloque la tarjeta electrónica. Preste atención en cables de tubo tres. Debe ser roscadas a través de la ranura de fresado en medio de la Junta. También estos cables no pueden cruzar a partido.
Sujete el eje trimmer TR2 por el lado de soldaduras de orificio de perforación y presiona a su mecánico extremo.
• Recoger los cuatro tornillos M3x6 y apriete suavemente dentro de los agujeros roscados de los soportes de montaje. Tal vez los tornillos deben ser curva un poco si los orificios de la abrazadera no se adapta a los orificios de la placa. Ahora fije los cuatro tornillos con el destornillador de manera transversal.

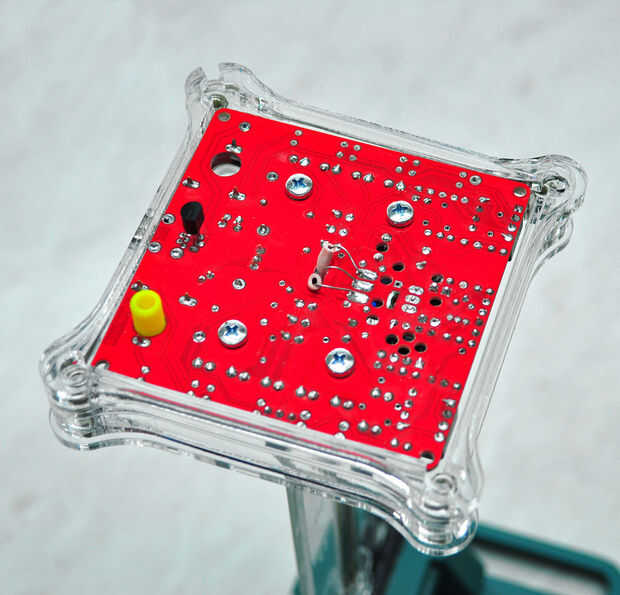

• Levante el tubo suministrado y corte en el medio. Ambas mitades a través de los cables exteriores del tubo, la ranura de fresado del PCB y empuje como cerca como posible cuerpo de cristal del tubo del hilo de rosca. Ahora corte los cables como debe soldar a las teclas A, K y K1. Prestar atención no a los conductores demasiado a través de los agujeros de perforación de estas pastillas ya que pueden producir un corto circuito con las piezas situadas en el lado de la Asamblea.
• Ahora un puente adicional debe establecerse entre los pads de soldadura X1 y Y1.
• Finalmente recoger las pequeñas mitades de marco (4 mm) Plexiglas, quitar las películas y adjuntarlos al recinto.
• Ahora Enrosque los tornillos Philips M3x16 cuatro restantes a través de los agujeros de los cuatro goma feeds.
• Recoja la tapa negra inferior, retire la película protectora y fije para el caso. Si todo va bien, ambos conductores de doblado del tubo deben Presione un poco en la parte inferior. Esto fijará el tubo en su posición final de la escala y es intencional.
• Preste atención a la correcta orientación de la cubierta inferior. Las celosías son ahora situado en la parte delantera, así que veremos los pads de soldaduras antes citados cuando se mira a través de las celosías. También sólo el potenciómetro izquierdo TR2 puede ser accesible a través del orificio perforado. Echar un vistazo a la imagen en la parte siguiente para asistencia.
• Ahora Monte las cuatro patas de goma en la cubierta inferior. Por favor, no apriete demasiado los tornillos.
• Finalmente cabe la etiqueta suministrada, suelte su NixieTherm de la prensa y coloque sobre sus pies.
• Después de apretar los cuatro tornillos de cabeza con un destornillador adecuado que hemos acabado o trabajo.
