Termómetro de VFD-tubo (2 / 5 paso)

Paso 2: Compra y prueba de los tubos

En un principio pido algunos tubos de VFD de rusia. El termómetro utiliza tubos iv-11.

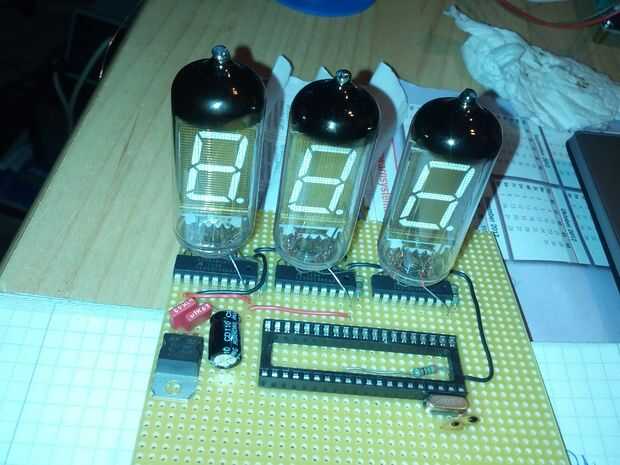

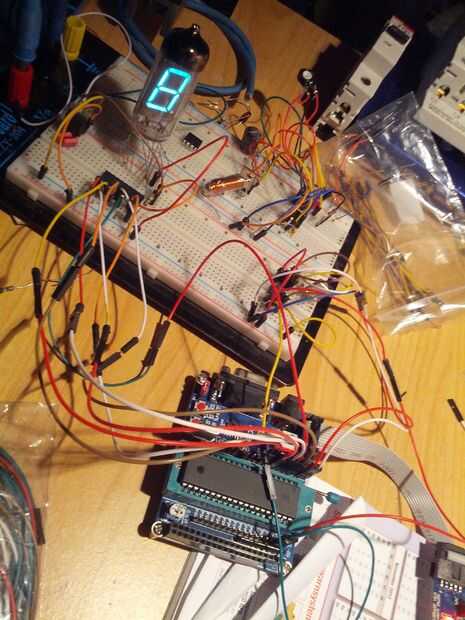

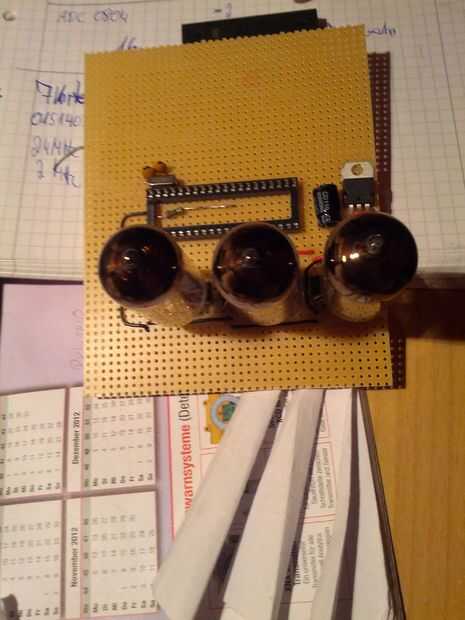

Luego hice alguna prueba para conrol el VFDs. En la foto puedes ver cómo puedo conectar mi tubo IV-11.

Ejecutar los VFD-tubos para controlar las señales de 5V y 18V (salida del MC) a 18V uso el IC UDN2981.

En mi primera carrera que utiliza un 7805 para genarting 5V para el MC más tarde que lo cambié a un LM2596 Modul-paso inicial dado el 7805 genera mucho calor.
