Termómetro digital de ventana (2 / 5 paso)

Paso 2: Extender el alcance del sensor

Ahora que tienes todas las piezas, es momento de comenzar a construir. Puesto que el sensor tiene que ser exterior y la placa de Arduino dentro, necesita una manera de mantener la conexión a través de una ventana. He encontrado que los datos antiguos cables de trabajo considerablemente bien para romper, por lo es lo que vamos a utilizar.

1) cortar tres cables por lo menos 6 pulgadas de longitud de su cable de datos, pero asegúrese de que incluir el cable rojo; Esto hará que el trabajo de poner todos juntos mucho más fácil.

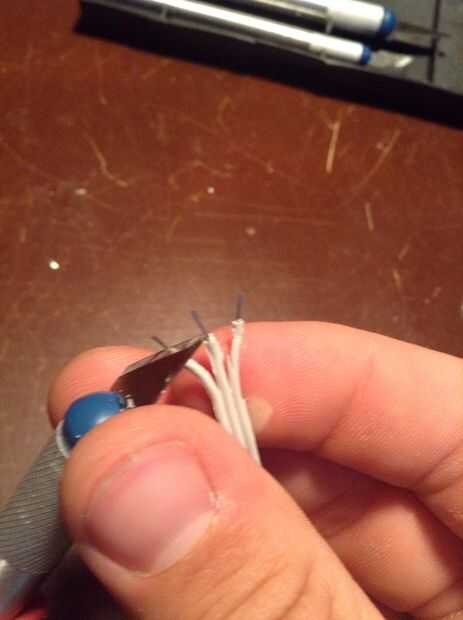

2) usar su bisturí para separar los cables y cortar aproximadamente 1/8" de la cubierta de ambos extremos (es importante que usted no corte los cables demasiado largos, porque entonces no se inserta fácilmente en la placa).

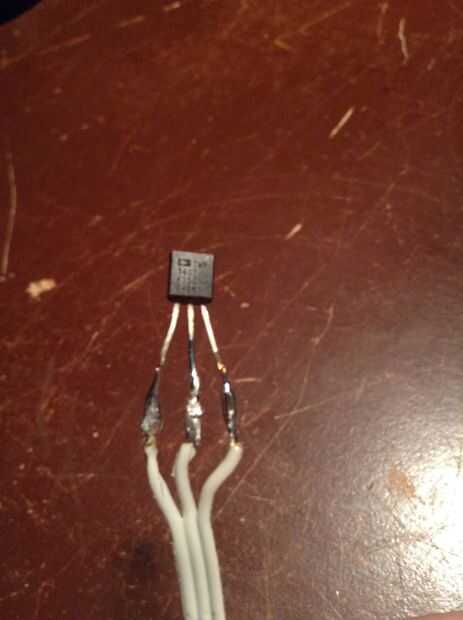

3) ambos extremos de los cables de la lata y el sensor de temperatura a un extremo de la soldadura. El TMP36 es direccional, así que asegúrese de no conectarlo al revés o se calientan y posiblemente explotar. Con la cara plana del sensor frente a usted, soldar los pines de izquierda a derecha para el cable de datos cable, rojo primero, respectivamente.

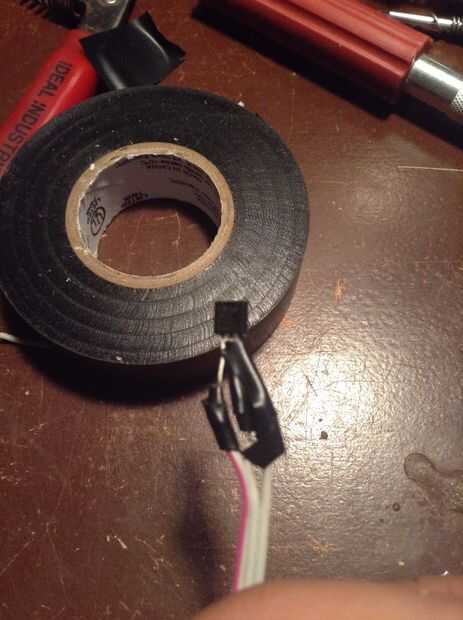

4) aislar las conexiones grabación les individualmente y luego les grabar todos juntos. Si tienes problemas con los espacios pequeños, utilizar el bisturí para cortar finas tiras de la cinta aislante y tratar con los.

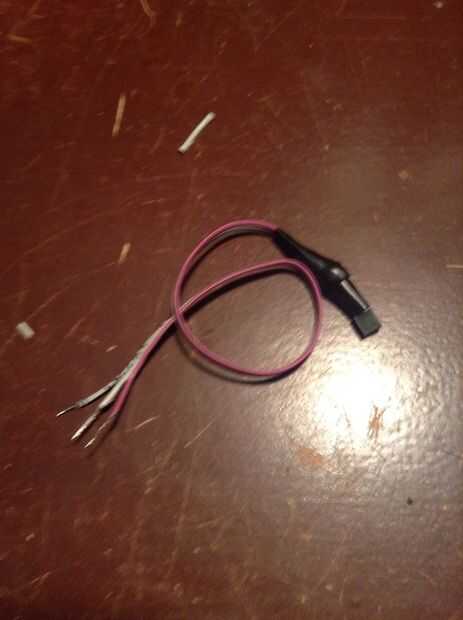

¡ Felicidades! Ha extendido con éxito el sensor! Téngalo a mano, porque lo usará en el siguiente paso.
