Termómetro digital de ventana (3 / 5 paso)

Paso 3: Conectar el LCD y el sensor a la placa Arduino

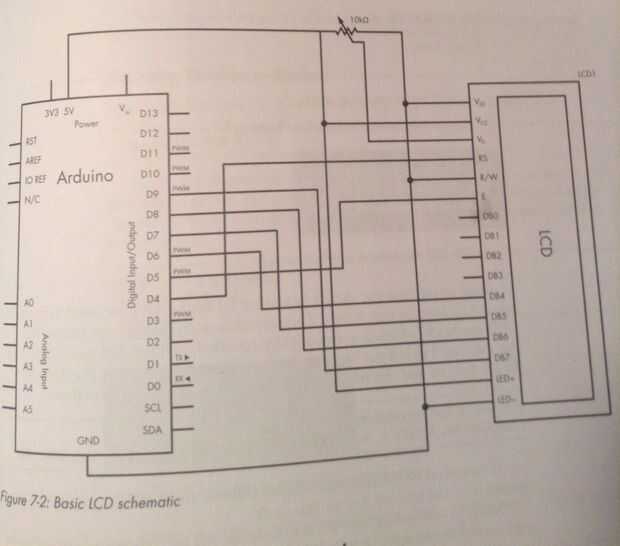

On to the display! LCDs pueden parecer un poco complicados para conectar al principio, pero son realmente bastante fáciles de entender una vez que lo ha hecho un par de veces. Para que conste, estoy usando un LCD de 14 pines en este instructable, pero las conexiones son iguales excepto por la falta de dos pasadores, alimenta a una luz de fondo; las siguientes instrucciones son para un LCD de 16 pines de todos modos. Puedes seguir el diagrama incluido en la galería, o hacerlo cuadro por cuadro. Conecte todas las líneas de alimentación (5V y GND) en la placa sin soldadura primero y luego conectarlos a la pantalla LCD.

Consejo: Al usar un montón de cables, codificación de colores es muy útil.

Para los novicios de la LCD:

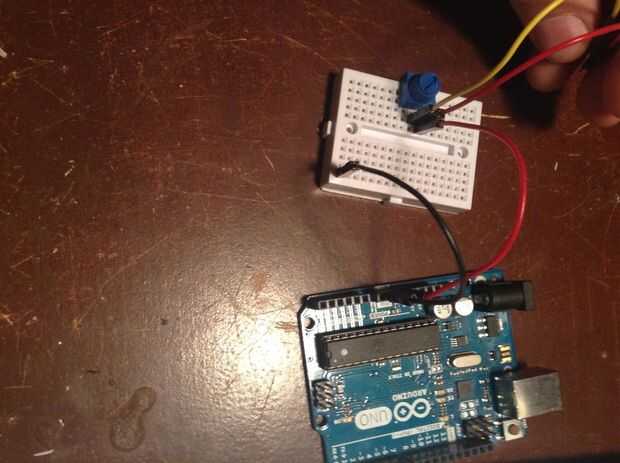

1) en primer lugar, seguir la línea de 5 voltios en el diagrama y conecte todo lo que necesita una recta 5 voltios. Esto sólo debería incluir el 15 y el segundo pasador de LCD.

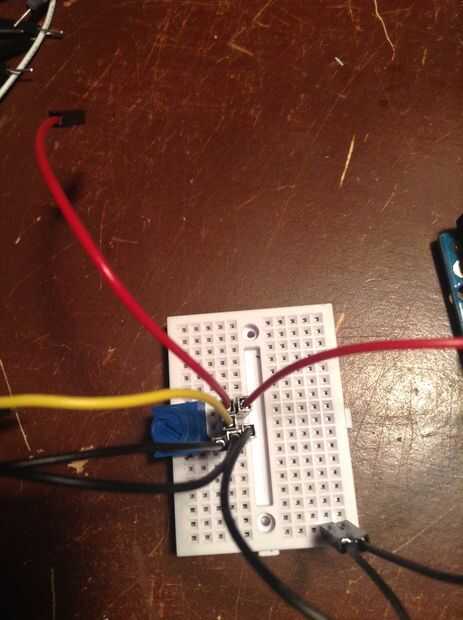

2) Inserte el potenciómetro de ohmio 10 k en la placa que se conecta a 5V en un lado y de la tierra en el otro. No importa qué lado es que, así que elige uno e ir con ella.

3) Conecte el pin central del potenciómetro con el tercer conector de la pantalla LCD. Esto se utiliza para configurar el contraste.

4) pernos de 1, 5 y 16 de su LCD todos ir a la tierra. Hacer tan.

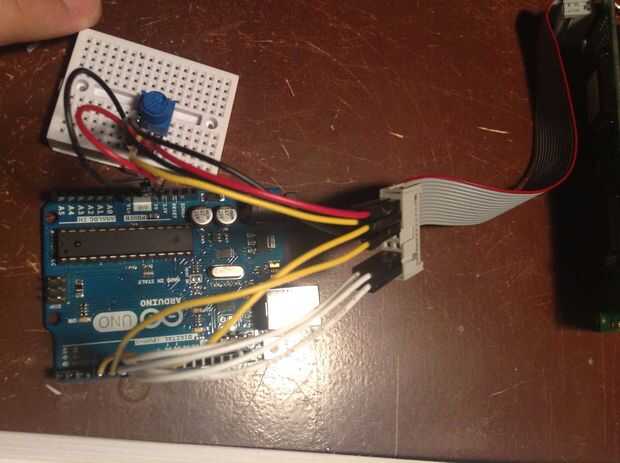

5) los pasadores cuarto y sexto LCD necesitan para conectarse a los pines 4 y 5 de la placa Arduino, respectivamente.

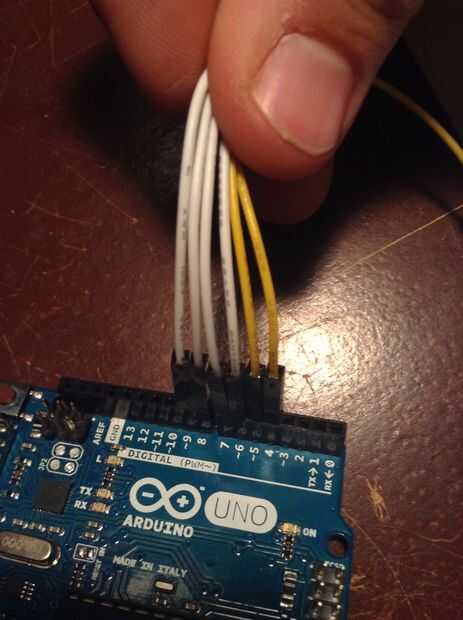

6) termine con la parte difícil! Lo único que dejó hacer es conectar Arduino pernos 6-9 a los pines del LCD 11-14, en orden de menor a mayor (va de 6 a 11, va de 7 a 12, etc..).

7) probar la pantalla LCD.

Descargar y ejecutar el sketch que incluí en este paso o simplemente ejecutar uno de los códigos de ejemplo incluidos en el paquete de descarga de Arduino.

Si funciona, debería ver "Hola mundo", impreso en la pantalla. Si la pantalla es demasiado oscura o hasta se desvaneció, ajuste el potenciómetro hasta que lo mire bien.

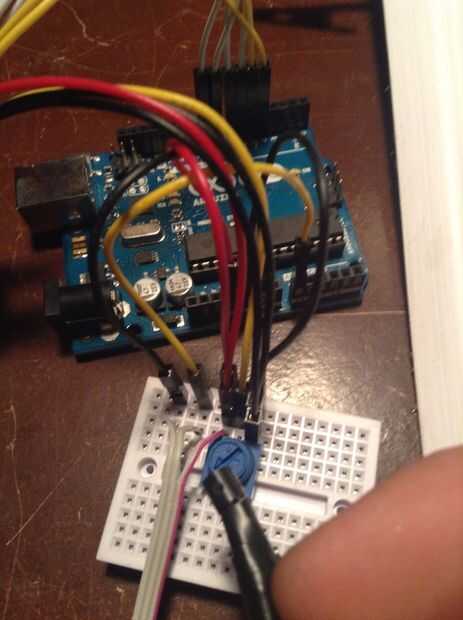

Es hora de volver a ese aparato TMP36 del paso 2! Conectarlo es simple: el cable rojo va a 5V, cable media al pin A0 en el Arduino, y el último va a tierra. Eso es todo!
