Paso 3: Actualización de módulo

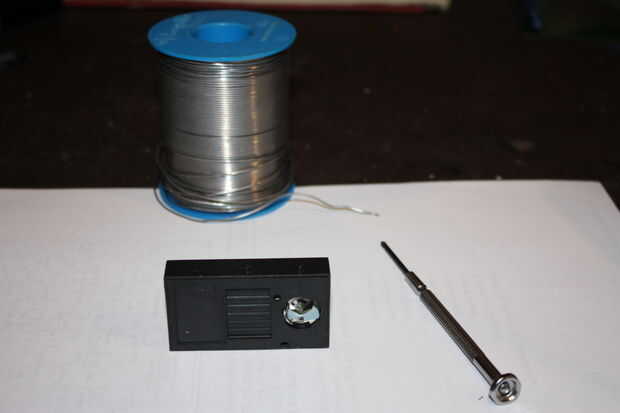

Abra el módulo
Módulo termómetro/higrómetro actualizar para la alimentación de una batería del AA-tamaño. Debemos abrir el módulo, identifique la conexión de la batería original y soldar dos cables nuevos para una batería nueva. Cable rojo para plus y uno azul para menos polos de la batería.

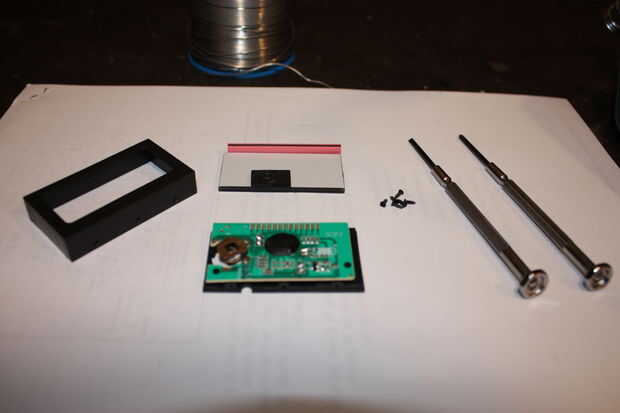

Encontrar tres pequeños tornillos cruzados en la parte superior y tres tornillos en la parte inferior del módulo. Plástico de desmonte se encogen con la ventana. Buen acceso a polos de la batería, necesita quitar pantalla LCD. Está pegado en la pieza de goma, use pequeña energía para extraerlo.

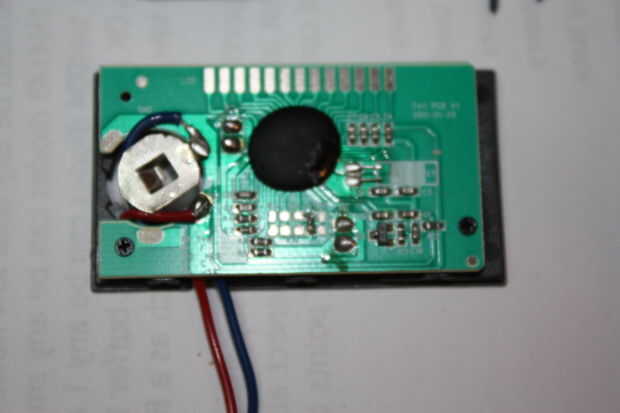

Ubicar los polos de la batería, se indican en el PWB. Alambre de la soldadura y en la parte inferior del PCB, Dónde está la muesca de la cubierta de plástico. (Estoy seguro que esta muesca se preparó para esta actualización - mi proyecto).

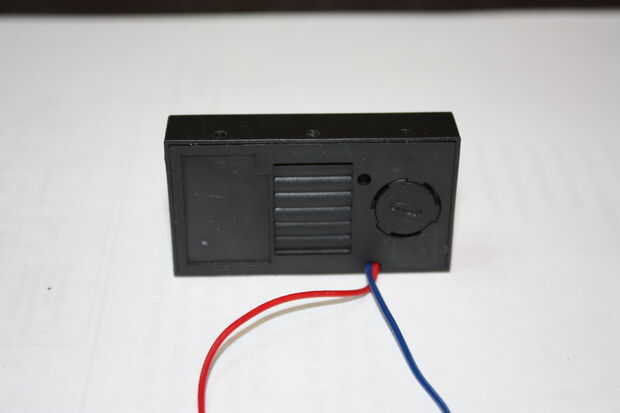

Lugar pantalla LCD posterior, hay un conector por un lado, por lo que es difícil de colocar en el lado opuesto. Vuelva a colocar tapa de plástico con ventana y atornille todos los tornillos.

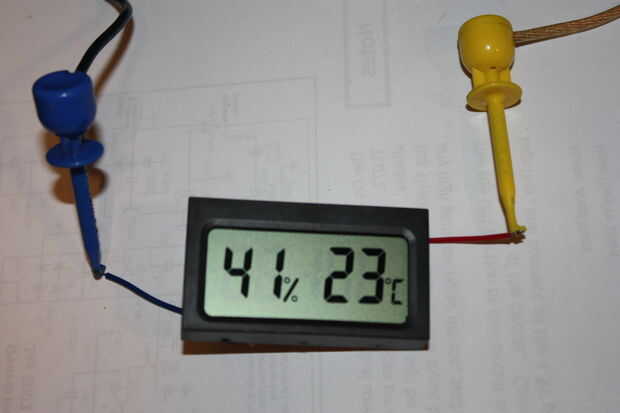

Al final de este paso recomiendo para revisar la función del módulo. Conecte dos cables a algunos alimentación externa 1, 5V o batería 1, 5V y compruebe si la pantalla indica la temperatura y la humedad. En caso afirmativo, siguiente paso, si no, reparar el módulo o pedir uno nuevo.
