Termómetro interior/exterior reloj/Nixie de VFD Retro Fit Linden manto de reloj (1 / 6 paso)

Paso 1: fuentes de

-(4) reloj de dígitos VFD. Compré mi en Ebay sin montar pero por unos pocos dólares más que puede conseguir el tuyo assmbled.

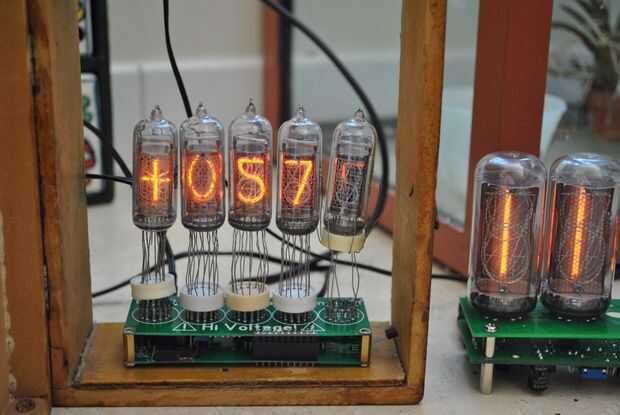

termómetro de interior/al aire libre de-(5) dígitos Nixie. Otro hallazgo de Ebay, sobre todo vino montado. Le pregunté para no tener los tubos instalados. Este juego fue diseñado para IN-14 (0-9), pero me disgusta fuertemente invertida "2" utilizado en lugar de un tradicional "5" usé tubos Z5700m en combinación con los tubos IN-19 previstos (+,-/ F) visto aquí con IN-14

-(3) Z5700M nixies. Los pines es ligeramente diferente de la de IN-14 pero lo suficientemente cerca para trabajar con alterar el PCB solo un ángulo delicado de unos cables.

-fuente de alimentación para las dos unidades funcionar correctamente su caso. En este caso estoy usando un * 12Vdc 1.5A verruga, 1A por la terma y 500mAh para el reloj de la pared.

-Cable de "Y" para dividir el poder entre dos unidades-Linden manto reloj

-Reloj de manto Linden

-estación de la reanudación (cometen errores a veces y una estación de la reanudación es más fácil para la limpieza para arriba) o simplemente soldador (si tienes confianza en tu trabajo)

Conectores - Dupont

-tomas de corriente para receptáculos de pin sobre el reloj de la inmersión

-alambre

-Taladro de columna

-pedacito de forstner 18mm

-latón allthread

-hueco allthread

-tuercas bellota

-conectadores de cobre amarillo lámpara

-tubo de cobre

-antorcha de la soldadura

-taladro

-dermmel

-tornillo de mordazas

-cortador ajustable del agujero u hoyo Sierra lo suficientemente grande como para cortar una ventana ante el caso

* decidió utilizar un tablero en 12Vdc 2A salida adaptador de CA hoy que fue planeada para otro proyecto.
