Paso 3: Diseño de circuito capaz de adquirir datos
Antes de nada se puede hacer con el Arduino, necesita diseñar un circuito que se adquiere los datos para usted. Por supuesto, el MLX90614 hará la mayor parte del trabajo pesado para el hardware de este proyecto, pero hay otras partes necesarias.
Nuestro sistema de adquisición de datos se basa sobre el uso de comunicación I2C, por lo que diseñamos nuestro circuito como tal. I2C es un método de comunicación que nos permite dictar en cómo adquirimos nuestros datos. I2C utiliza una compañía de amo/esclavo que, decididos a ser muy eficiente con la comunicación. I2C es una forma digital de comunicación. Por suerte, el MLX90614 tiene un ADC a bordo que podemos utilizar para digitalizar nuestros datos.

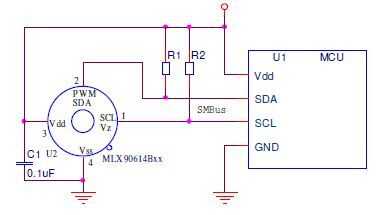

El circuito necesario para adquisición de datos utiliza una placa de circuito impreso, dos resistencias de 4700 ohmios, un condensador de 100 μF, el MLX90614 y algunos cables.
El MLX90614 es el transductor de señal. Mide la radiación IR. el MLX90614 también tiene muchos filtros a bordo así como un ADC. Esto permite que la señal que sale del MLX90614 es apropiada para la comunicación I2C. Las resistencias en este circuito ayudan a ampliar la información dada a la Arduino apropiadamente. En otras palabras, permite cierta flexibilidad para la calibración. El condensador sirve como filtro final en este circuito. Elimina ruidos de IR de la señal.
Con este entendimiento, se puede ver por qué se utilizó el circuito en la foto. Este circuito a un tablero de circuito impreso de la soldadura. Cualquier arreglo encontrará mejor debería funcionar siempre y cuando esté limpio y ha los cables soldados a él puede interactuar con el Arduino más adelante.
