Termómetro IR Easy, móvil (6 / 8 paso)

Paso 6: Añadir el protector de pantalla LCD

La pantalla LCD es muy útil para la salida en tiempo real. Esto asegura que puedes comprobar su temperatura mientras no necesitan estar conectadas al monitor Serial o hay que sacar la microSD cada vez que desea ver las temperaturas.

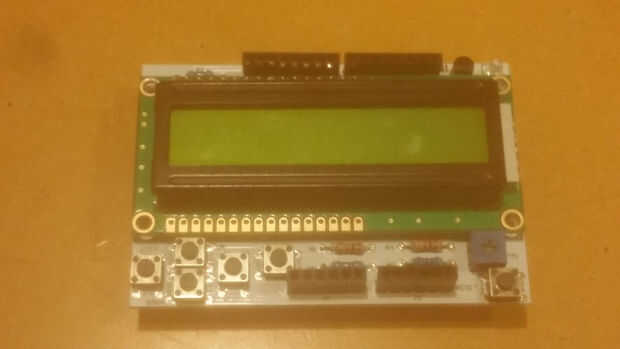

Colocar la pantalla de LCD para el escudo de la microSD. De esta manera, se debe crear un sándwich de tres Junta conectado. En la parte inferior, el Arduino. En el centro, el escudo de la microSD. En la parte superior, la pantalla LCD.

El resto de la instalación de LCD es codificación de todos:

1. Incluir la biblioteca de LiquidCrystal.h
2. Especificar las clavijas que se utiliza para interactuar con el escudo. Ej: "LiquidCrystal lcd (8, 9, 4, 5, 6, 7);"
3. En el método de configuración, establecer el número de la pantalla de columnas y filas mediante la función lcd.begin. Utilizamos 16 columnas y 2 filas.
4. En el método de lazo, imprimir la temperatura usando los métodos asociados mlx. Con esta salida, puede eliminar los comandos Serial.print asociados. Es esencial que la función loop utiliza una función de retardo para que el bucle no se ejecuta tan rápido que no abrumar el protector de pantalla LCD con su increíblemente rápida.

Desde aquí, la pantalla LCD debe ser funcional. Puede personalizar su salida como le parezca para que la pantalla LCD más útil para usted.
