Termómetro LCD - Arduino (2 / 3 paso)

Paso 2: Construir el circuito

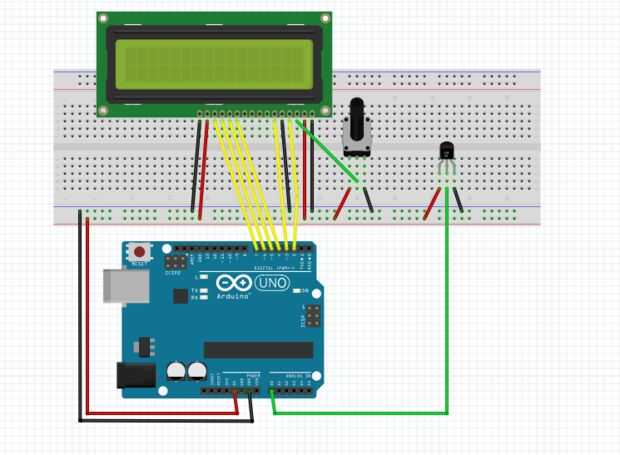

Los pasos aquí corresponden a la imagen de arriba...

Primero, prender tu LCD en tu protoboard y encienda la placa conectando un cable de "5V" tu Arduino a la fila positiva en la placa y otra de "GND" (tierra o 0V) para la fila negativa.

Entonces conectar el LCD a la Arduino:

Pin de LCD 4 - pin Arduino 2

PIN 6 - pin 3

PIN 11 - pin 4

Pin 12 - pin 5

PIN 13 - pin 6

PIN 14 - pin 7

Después de eso, la energía del LCD:

Pin de LCD 1 = GND (en el protoboard)

Pin 2 = 5V

Pin 5 = GND

PIN 15 = 5V

Pin 16 = GND

Luego conectar el pin 3 de tu LCD a la patilla central del potenciómetro de 10K.

Finalmente, potencia el potenciómetro con un pin a GND y el otro de 5V (en el protoboard).

Finalmente, el sensor de temperatura como el potenciómetro de potencia y conectar su central a pin pin A0 (entrada analógica) en su Arduino.
