Paso 4: El circuito P.1
Antes de hacer el circuito es siempre una buena idea para breaboard el circuito. Cometí este error y espero que alguna vez no hacerlo otra vez. Estaba tan frustrada pensando que había algo mal soldado cuando era realmente algo mal con el código. Recomiendo probar el circuito con tu Arduino primero luego probando con un ATtiny85. Después de que usted pueden comenzar a trabajar en el circuito permanente.
En primer lugar usted necesita cortar un trozo de tablero perf al tamaño de un talud de 9v. Para obtener un clip de batería de 9v. Ahora me hice uno y usted puede encontrar las instrucciones en el paso 2 de mi i'ble.

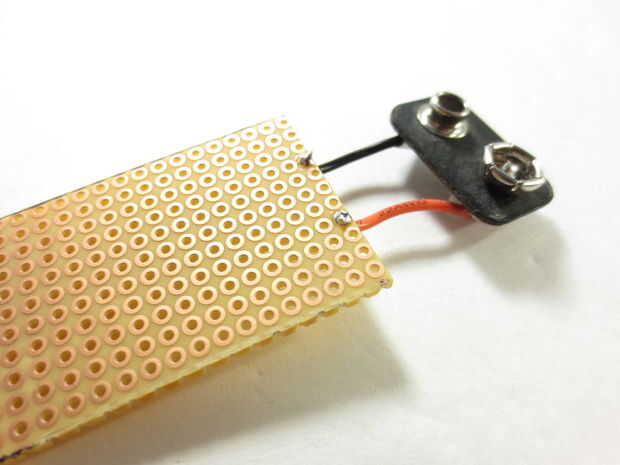

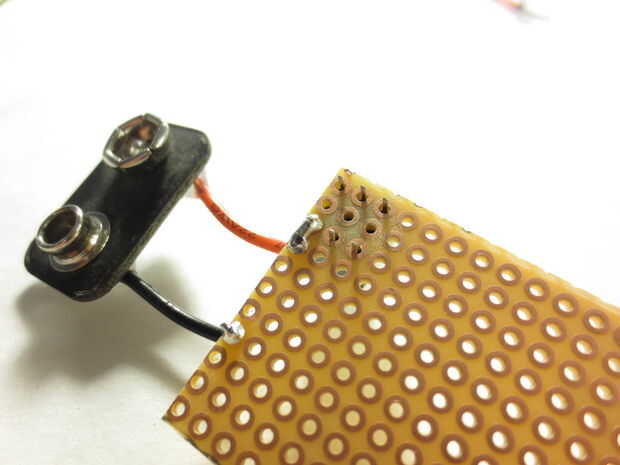

- A ambos lados de la Junta de la soldadura de los 9v y GND conexiones.

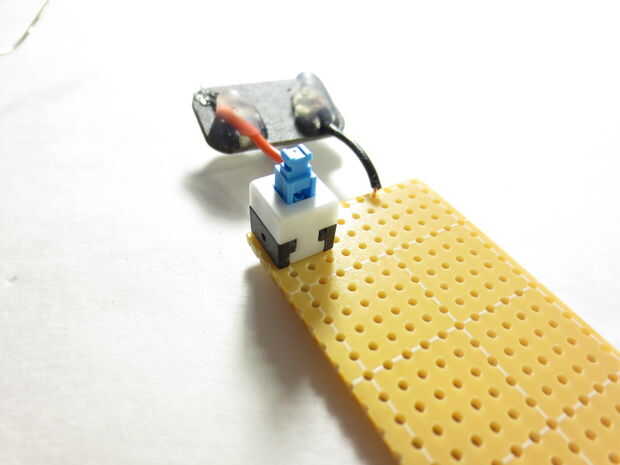

- Presione el botón de bloqueo. Se trata del de encendido/apagado de todo el circuito por lo que mantenerse en la posición hacia arriba o hacia abajo. Soldar un cable a 9v en el tablero.

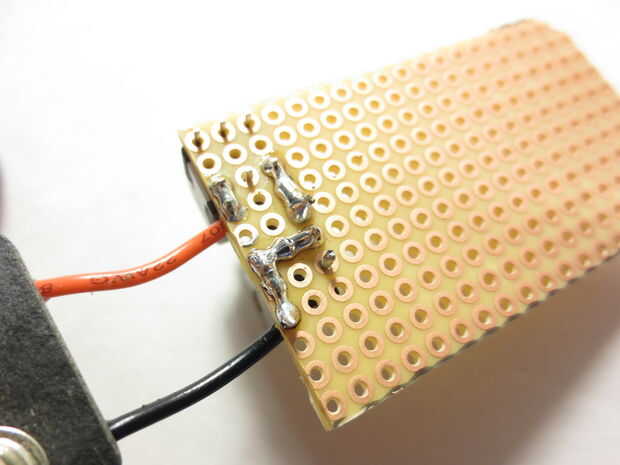

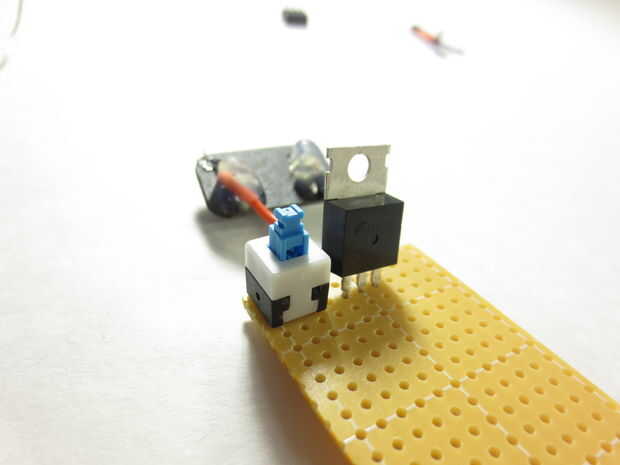

- El LM7805 es cortar de 9v de la batería a un que el ATtiny85 escurr de 5v. Empuje la placa cerca del interruptor. Soldar la clavija de entrada del 7805 al lado opuesto del interruptor. Luego de la soldadura el GND de los 7805 a la tierra en tu tablero. La razón que puse el interruptor antes del LM7805 es porque no quería que voltaje que fluye constantemente a través de él.

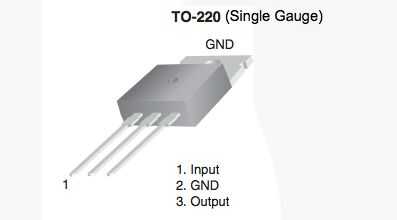

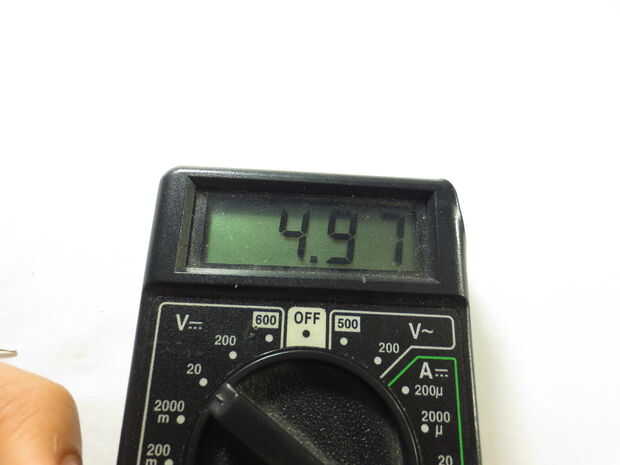

Para su información la cuarta foto contiene el pinout para el LM7805. - En este punto puede probar el circuito y asegurarse de contar con 5v.
