Termostato con Arduino y pantalla LCD grande de inicio (6 / 7 paso)

Paso 6: conectar...

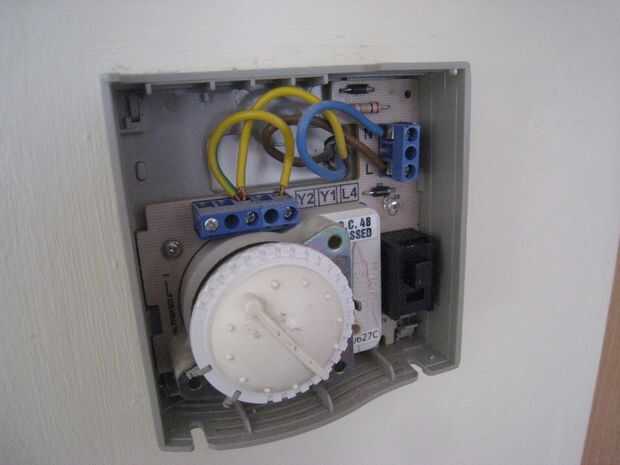

El termostato original tenía una conexión de tres hilos. Es color-coded (y alguien utiliza cable amarillo de la señal que es de 220v... NIIIIICE).

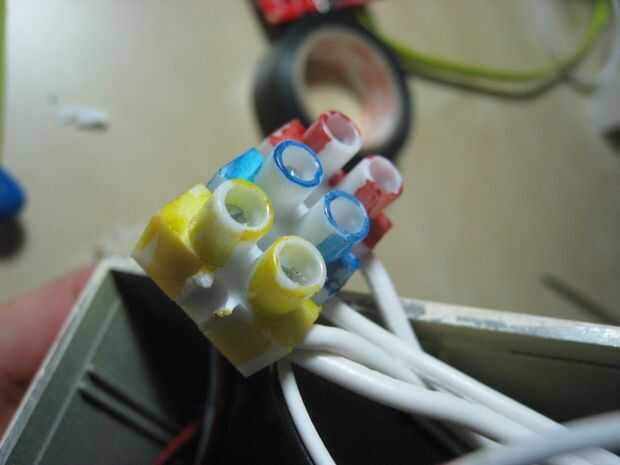

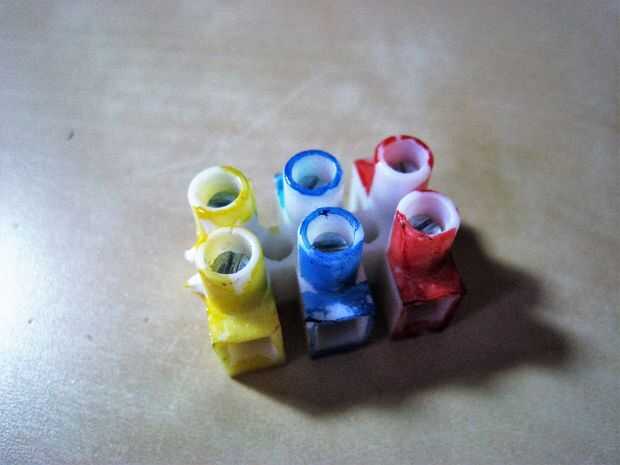

He seguido el patrón por lo que puedo tener una manera fácil de conectar los cables cuando llega el momento de realmente conectar el termostato.
