Termostato de Arduino (mecánico) (2 / 6 paso)

Paso 2: diseño

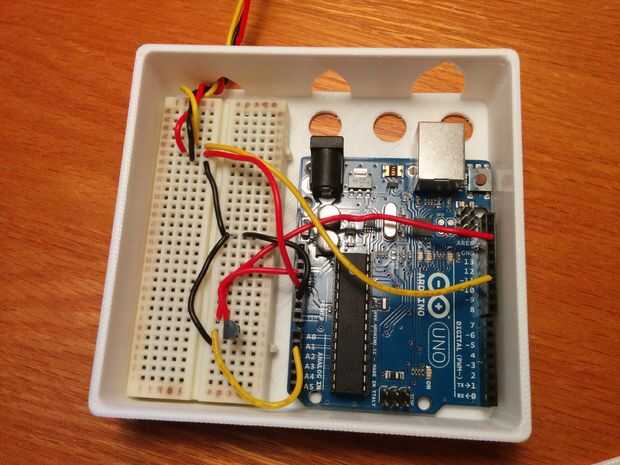

Breadboarding los componentes es una tarea bastante simple para este proyecto. Primero conectaremos el cable de servo negro a tierra, el cable rojo servo a 5V pasador en el arduino y el cable de servo amarillo a la clavija de entrada digital 11 en arduino (puede ser cualquiera pero eso es lo que usé para mi código).

A continuación se cable el sensor de temperatura digital. Con el lado redondo hacia usted coloque el pin de la derecha a los 3.3V pin y AREF (por encima de los pines digitales de entrada), el pasador central con el conector de entrada analógico A1 y el pin de la izquierda a la tierra.

Marque el cuadro si estás confundido!
