Paso 3: Montar la Junta

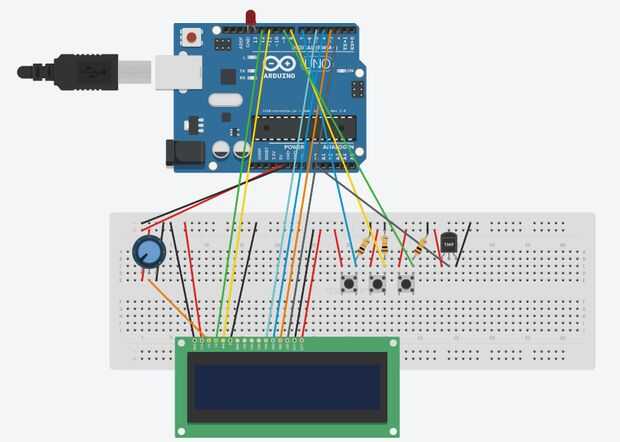

Tras la imagen de arriba, el diseño es relativamente sencillo.
Recuerde que una estación de trabajo libre estático es muy recomendable. Si eres un entusiasta ávido de la electrónica y no tiene una estera ESD pulsera o trabajo, consigue uno. Si este es su primer y quizás único proyecto, un pedazo grande de metal, como un caso de suministro de energía puede funcionar bien.
Ahora, vamos a empezar!
En primer lugar, coloque su pantalla LCD en el tablero de pan. Han espaciados los pasadores de la apertura de izquierda a derecha como se muestra arriba. Para la simplicidad, la varilla de la izquierda basada en la orientación anterior, a ver como pin 1, moviendo a la derecha al pin 2, pin 3 y así sucesivamente.
Proporcionar energía a la placa ejecutando un cable desde el pin de 5V a la + tren en tu protoboard y otro cable del pin GND de Arduino para el otro larguero de largo en su protoboard.
Presione el potenciómetro en posición. Ejecutar un cable desde el riel de alimentación con el conector exterior, entonces otro alambre del carril del suelo con el otro conector exterior. Conecte un cable desde el centro pin a pin 3 en la pantalla LCD.
Ejecutar un cable desde el carril de tierra con el conector de la izquierda en su pantalla LCD, luego ejecutar otro cable desde el riel de alimentación al pin.
Ahora para el resto de las conexiones de la LCD:
Conectar el pin 4 a pin 12 en el Arduino
Conectar el pin 5 a pin 11 a tu Arduino
Conectar el pin 6 en el riel de GND.
Conectar el pin 11 al pin 5 en el Arduino
Conectar el pin 12 al pin 4 en el Arduino
Conectar el pin 13 a la clavija 3 en Arduino
Conectar el pin 14 al pin 2 de Arduino
Conectar el pin 15 para el carril de tierra
y por último, conectar el pin 16 para el riel de alimentación.
Ahora a los botones. El proceso se puede repetir 3 veces, que la única diferencia es donde va el pin de datos.
Conecte el riel de alimentación a una pierna del botón, luego en el 2 º tramo, ejecute un cable de datos al pin 7 en el Arduino. En esa misma pierna, ejecuta una resistencia de ohmio 10 k para el carril de tierra.
Repite el proceso 2 veces más, ejecutando los datos de los cables a los pines 8 y 9 en el Arduino, respectivamente
Presione el sensor de temperatura en el tablero.
Con el revestimiento de la parte plana, ejecutar un cable desde el riel de alimentación con el conector de la izquierda, ejecutar un alambre para el carril de tierra a la derecha más pin y ejecutar un alambre final desde el pasador central al pin A0 en el Arduino.
Pulse un LED en su lugar, con la pata larga en el pin 13 de Arduino.
Verificar dos veces todas las conexiones, comparándolo con el texto por encima, o la foto de arriba.
