Paso 3: Conectar todo

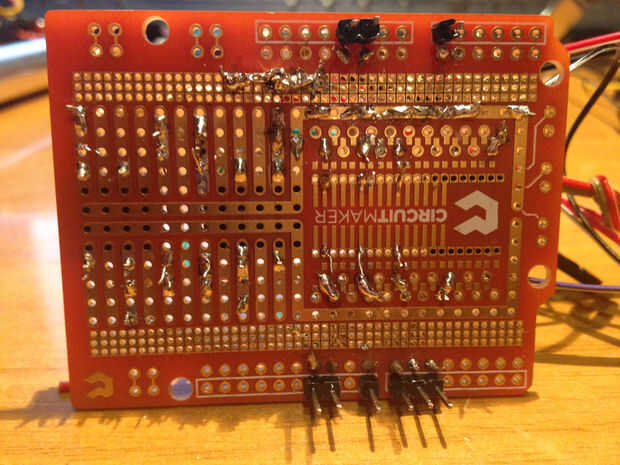

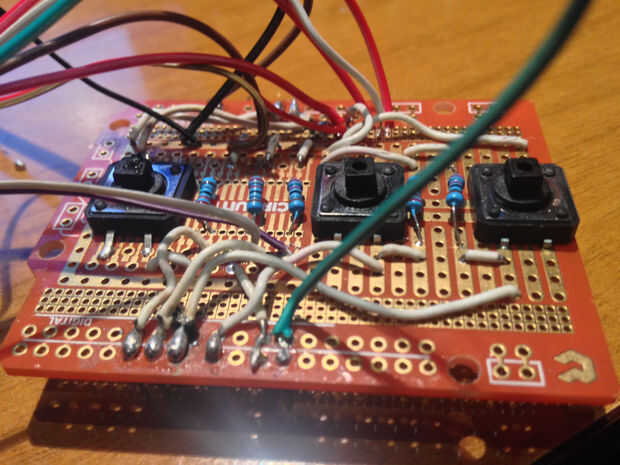

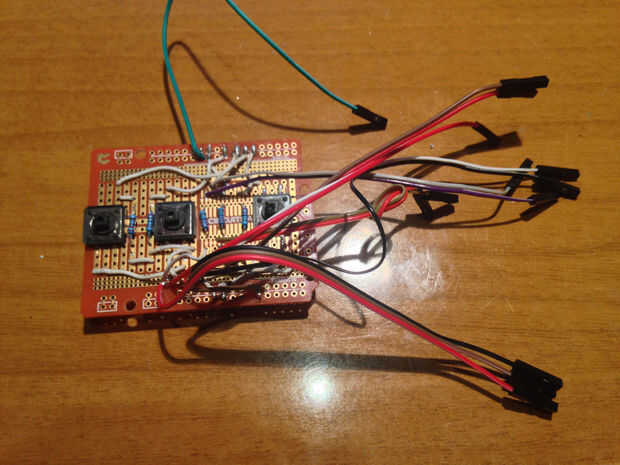

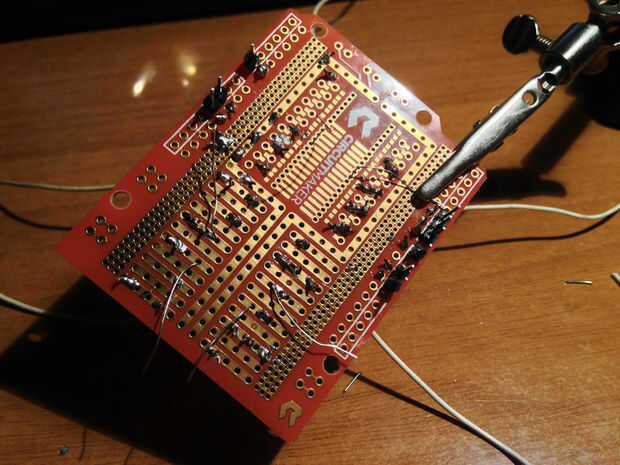

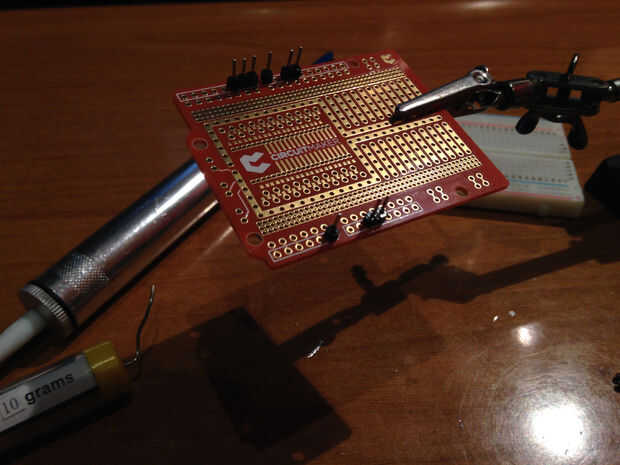

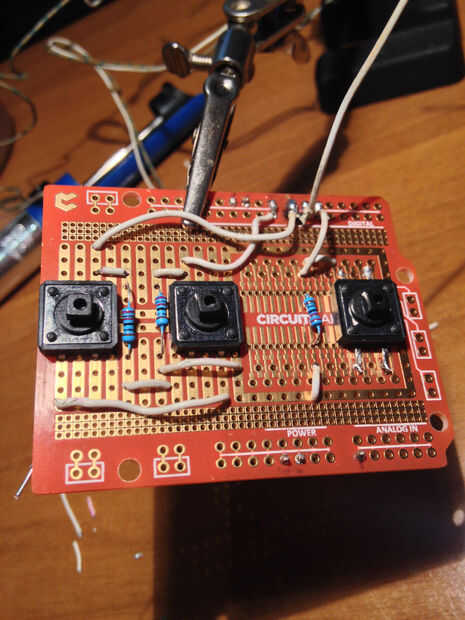

Antes de soldar en el tablero del PWB, he probado todo en un protoboard. A continuación puede encontrar la lista de conexiones para los botones, el interruptor y relé.
Sensor de Grove DHT - SIG a A0, VCC de 5V, GND a GND
Relé de Grove - SIG al PWM11, VCC de 5V, GND a GND
DS1307 RTC - SCL a SCL21, SDA a SDA20, VCC de 5V, GND a GND
Grove RGB LCD - SDA a RTC SDA, SCL a RTC SCL, VCC a VCC SDA, GND a GND de RTC

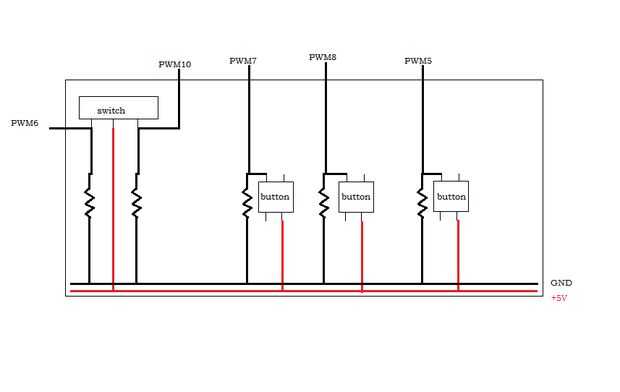

conectar los botones, el interruptor y resistencias como se muestra en el esquema.
RTC ha sido conectado via I2C. El que tengo tiene I2C de entrada y salida, por lo que era capaz de hacer una conexión en cascada con pantalla LCD.
