Termoventilador de escritorio (3 / 8 paso)

Paso 3: perforación

/ * Definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-nombre: Standaardtabel; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-prioridad: 99; mso-estilo-parent: ""; mso-padding-alt: 0 cm 5.4pt 0 cm 5.4pt; mso-para-margen: 0 cm; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman", "serif";}

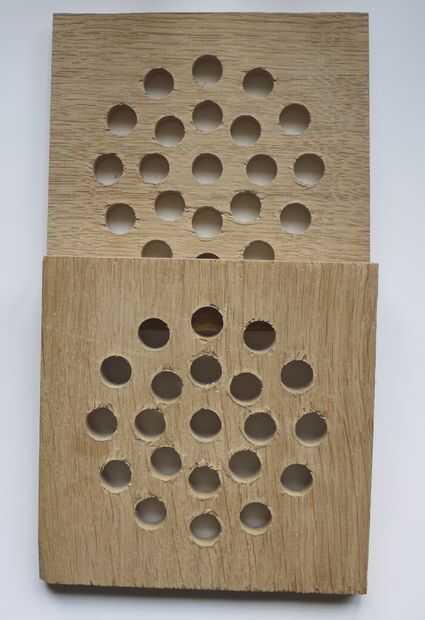

Hice un dibujo de los orificios de ventilación en Sketch Up, que puede descargar a continuación. Pegar estos dibujos en las dos piezas de 12x12cm y perforar los círculos hacia fuera con una broca de 12mm.

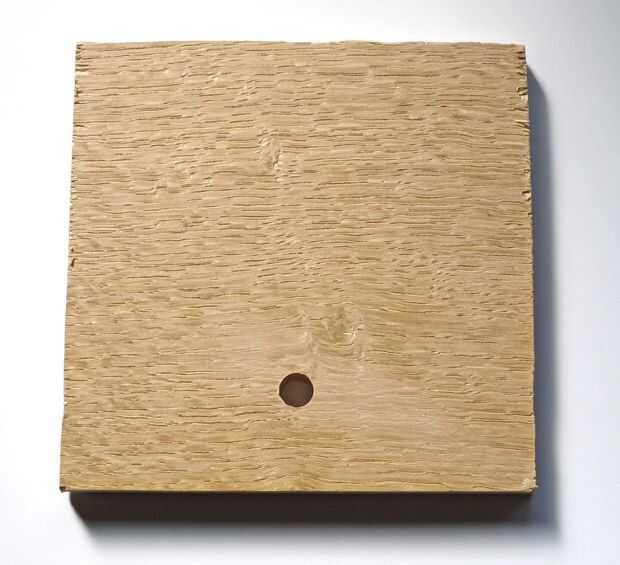

Perfore un agujero de (7mm de diámetro) 2,5 cm del lado de uno 10, pieza de 2 x 10, 2cm

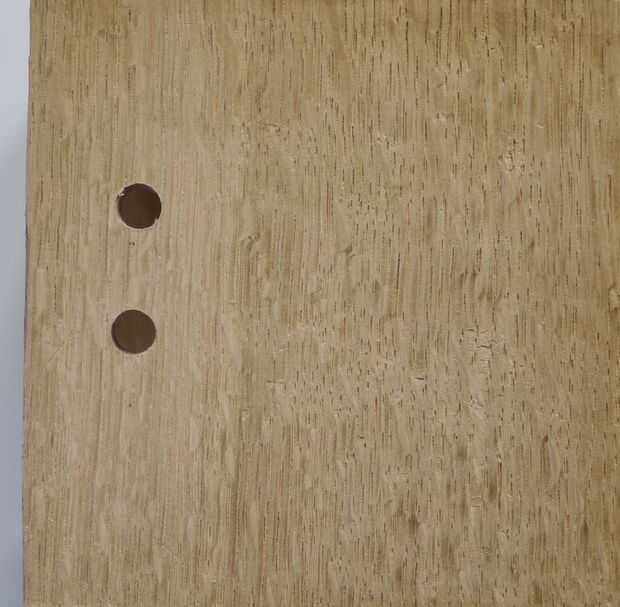

Taladre dos agujeros de 7mm 2, 5cm de la parte del otro 10, pieza de 2 x 10, 2cm, dejando por lo menos 2,5 cm de espacio entre estos dos agujeros.

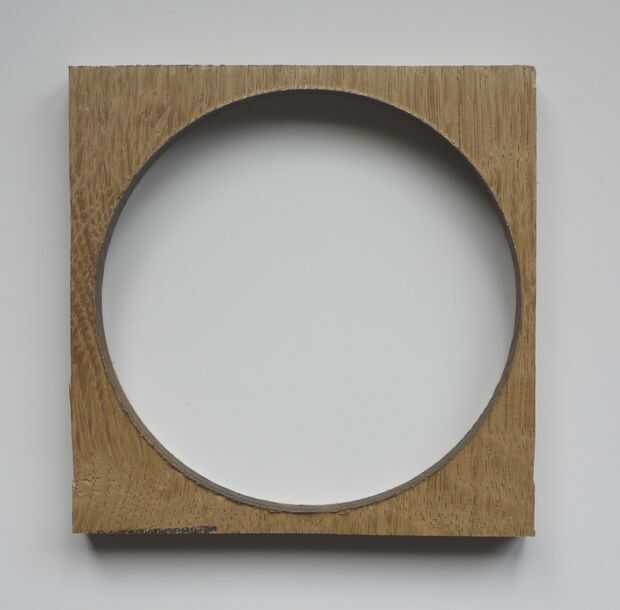

Perfore un agujero de 9cm en el centro el pasado 10, 2 x 10, 2 cm pieza y perfore un orificio de 5 mm en el lado (para poner a través de un cable).

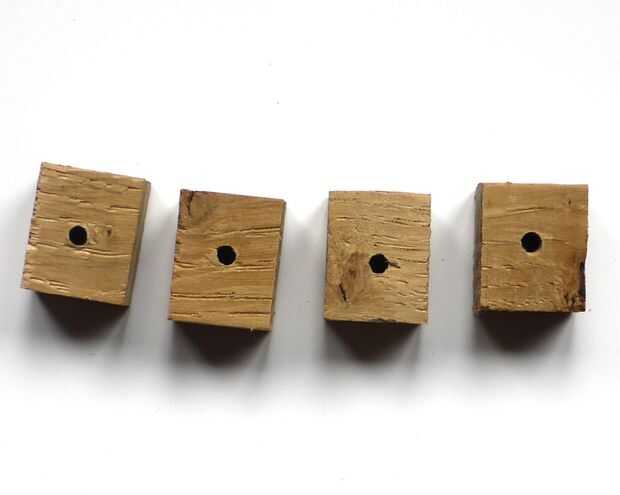

Perfore un agujero de 5mm en el centro de cada pieza de 5 cm de 1 x 1.

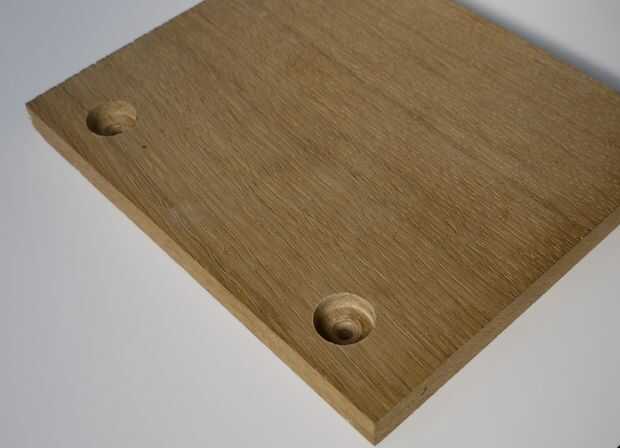

Taladre dos agujeros de 12mm en el lado largo de un 10, 2x12cm pieza 1, 2 cm de lado y 7cm uno del otro.
