Termoventilador de escritorio (6 / 8 paso)

Paso 6: electrónica

/ * Definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-nombre: Standaardtabel; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-prioridad: 99; mso-estilo-parent: ""; mso-padding-alt: 0 cm 5.4pt 0 cm 5.4pt; mso-para-margen: 0 cm; mso-para-margen-abajo: .0001pt; mso-paginación: viuda-huérfano; fuente-tamaño: 10.0pt; font-family: "Times New Roman", "serif";}

Cables de soldadura en el positivo, azul y rojo del RGB led tira y pegar delante de 1 x 1, 5 piezas. Poner los cables por el agujero de 5mm.

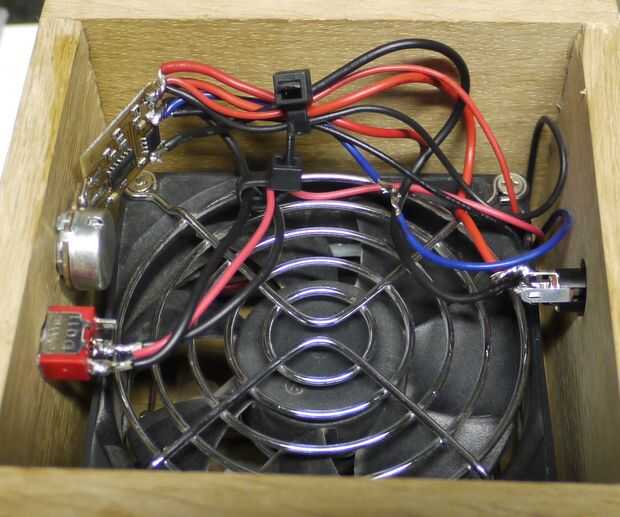

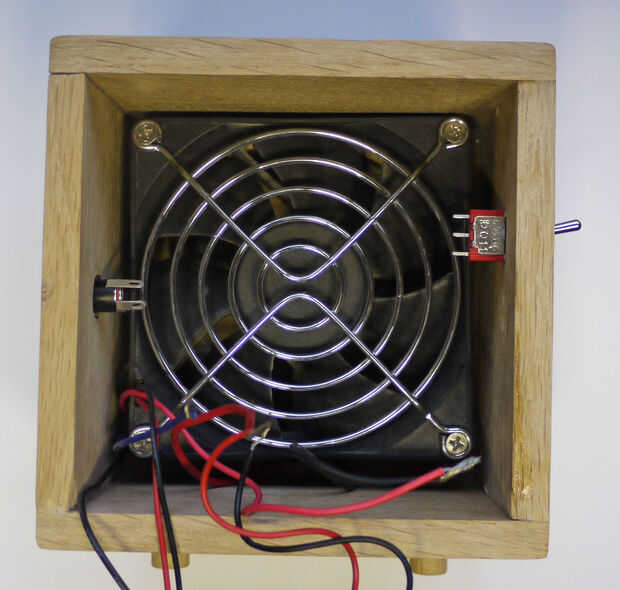

El ventilador en la caja del pegamento. Ver la dirección de flujo indicada en el ventilador.

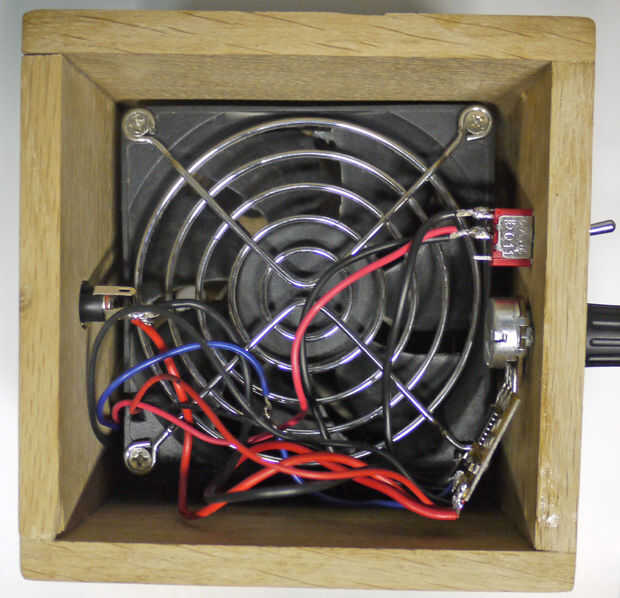

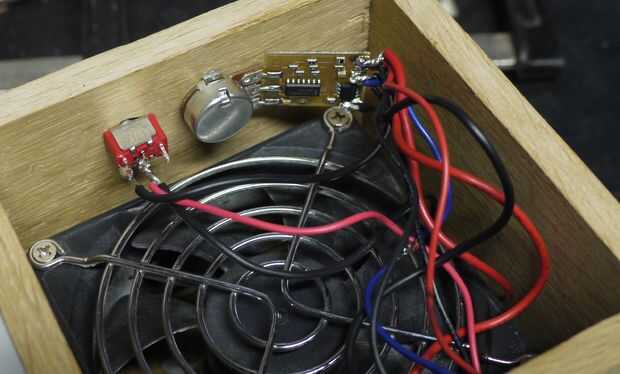

Pegue el enchufe, el interruptor y el regulador PWM en el lugar.

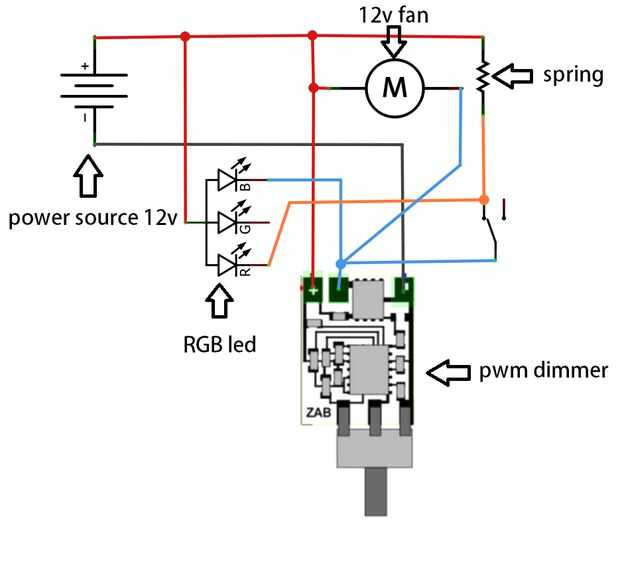

Siga los esquemas en la imagen para conectar todo junto

Si haces esto correctamente el azul led y el ventilador empieza a trabajar mientras que gire el potenciómetro del atenuador. Al pulsar el interruptor el led rojo se convierte (junto con el azul va a ser morado), y la primavera se siente caliente. PRECAUCIÓN: la primavera nunca debe ser bajo tensión sin el giro del ventilador, de lo contrario la primavera llega a ser demasiado caliente y se quema.

Pegar la última pieza de 12x12cm del lado restante.
