Paso 2: Instalación del Hardware
Nota: debe configurar inicialmente su frambuesa Pi con Raspian. He utilizado la versión de Jessie, pero otros deben trabajar. Este proyecto asume le puede ya SSH al Raspi y conectarse a Internet antes de agregar las características abajo. Ningún teclado o monitor de alta definición es necesaria (operación).
Internet
Como se ha dicho, necesita conexión a Internet, ya sea vía Ethernet o WiFi. Nada especial es necesario para este proyecto (sin cambios de reglas de cortafuegos, etc.) tan sólo tienes que seguir instrucciones existentes en otras partes para configurar su Pi.

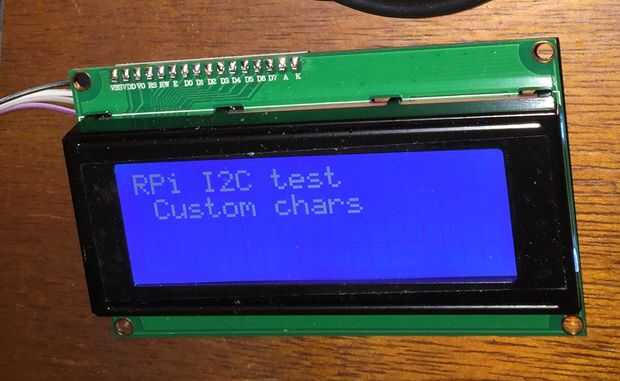

Pantalla LCD 20 x 4
La pantalla LCD es la única característica "necesaria" de la Pi de terremoto. Pero solo sería bastante aburrido...

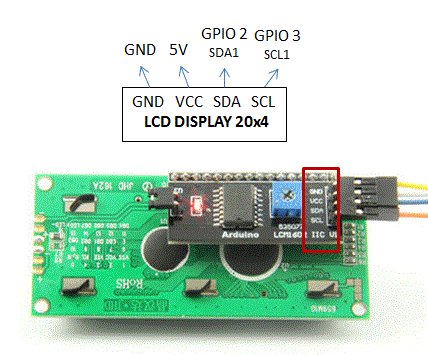

Para el LCD 20 x 4 la exhibición, la Pi de alambre como se muestra en la foto 2. Necesita una interfaz de línea I2C 20 char x 4 LCD. Tipos no 16 x 2 o no I2C.
- GND de la LCD -> GND Raspi
- VCC de LCD -> 5V Raspi
- LCD SDA -> GPIO 2
- LCD SCL -> GPIO 3

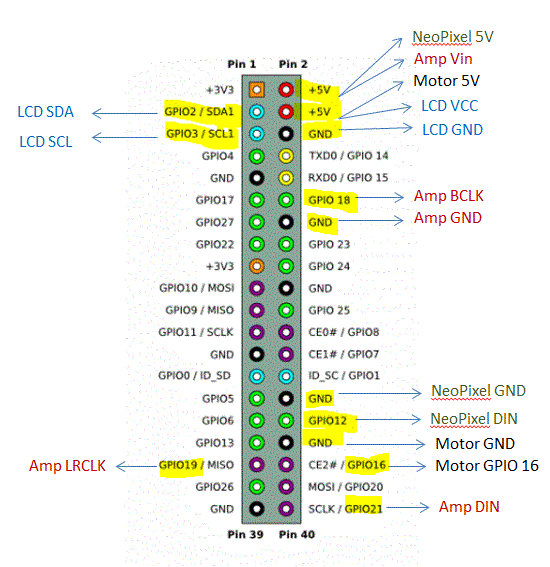

Foto 1 muestra conexiones con todas las opciones.
