Terremoto / Sensor de vibración (1 / 2 paso)

Paso 1: conexiones

LDT0 - 028K

Las conexiones del sensor de vibración son simples. Conectar el + pierna a A0 y la - pata para Arduino Gnd. insertar un 1 M Ohm resistor entre A0 y Gnd así.

PANTALLA LCD

Si está utilizando un LCD I2C, así que hay 4 conexiones:

VCC - Arduino + 5

SDA - Arduino A4

SCL - Arduino A5

GND - Arduino Gnd

Hay especial código y librerías, ver http://arduinotronics.blogspot.com/2014/09/arduino-seismic-vibration-sensor.html

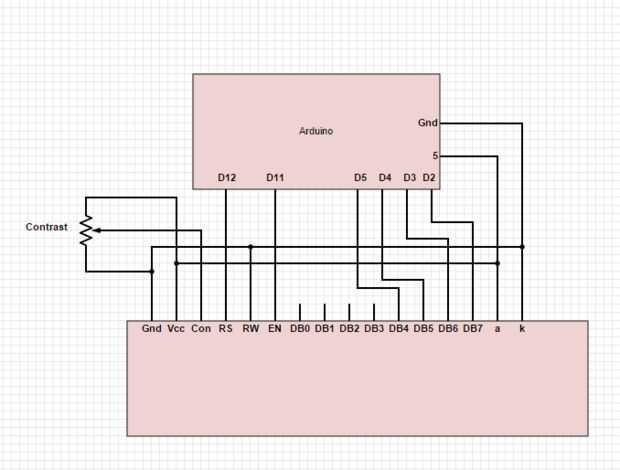

Si está utilizando un LCD paralelo de 16 pines;

La línea de código:

LiquidCrystal lcd (12, 11, 5, 4, 3, 2);

resuelve las siguientes conexiones:

El circuito:
* LCD RS a pin digital pin 12

* LCD Enable pin a pin digital 11

* D4 LCD pin a pin digital 5

* D5 LCD pin a pin digital 4

* LCD D6 pin al pin digital 3

* LCD D7 pin al pin digital 2

* LCD R/W pin a tierra

* Pin de VSS LCD a tierra

* Pin de VCC LCD a 5V

* 10K potenciómetro:

1. extremos de + 5V y tierra

2. limpiador para perno LCD VO (pin 3)

Vea el paso
