Paso 3: electrónica!
Esto se divide en tres partes.
A) distribución de energía
Usé un 5V, 5A regulador para el voltaje de
bajar de 12V a 5V. Esto conduce a la Junta de distribución de energía en la parte superior de
la unidad. Es donde he adjuntado las puntas el LED de 3W y el
NeoPixel a. Es también donde el Arduino, ventilador, bomba y potenciómetro
recibir su poder de.

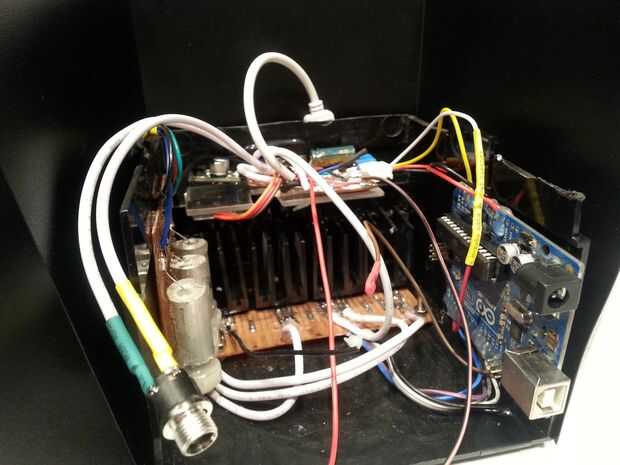

B) transistores
Como dije antes me gusta Overkill :)
Mi ir a transistor en el Tip 122 y
Adjunto algunos disipadores de calor considerables para ellos con grasa térmica, tornillos y
arandelas de seguridad. Son estilo adjunto "insecto muerto" al lado del cobre
de la PCB para utilizar menos espacio. También corte una ventilación para un flujo de aire. Se trataba de
cubierto con alguna malla rescató hace unos años.
C) control de las luces
Usé un Arduino Uno para conducir Neo-píxeles
y el RGB led en la parte superior. Está funcionando la biblioteca de neo-pixel de Adafruit.
Para el ajuste azul estándar sólo tienes que configurar el
píxeles a azul y se utiliza el "arco iris ciclo" para el modo partido.
El RGB led en la parte superior es
sistema para que coincida con el último píxel en la cadena.
