Tester DMX barato (2 / 7 paso)

Paso 2: Pantalla de LCD

Hardware:

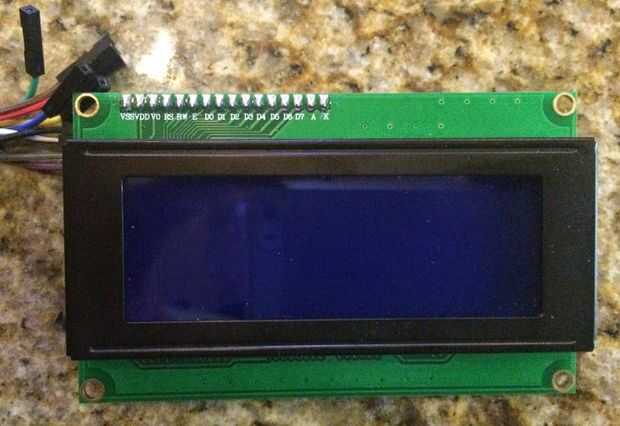

Usé una pantalla estándar 4 x 20 caracteres con interface I2C que puede adquirirse en Ebay por unos $10.00. Ver imagen de pantalla 4 x 20 caracteres.

Software:

Empecé con una biblioteca de pantalla LCD I2C. Para más información, vea Biblioteca de LiquidCrystal_I2C .

Realmente no tuve ningún problemas para conseguir la pantalla para trabajar. La pantalla de 2 x 16 caracteres incluida en mi kit Arduino no funcionaba así que pedí una pantalla de 4 x 20 caracteres y trabajó la primera vez que lo probé.

Aquí está un fragmento de código muestra cómo utilizar la biblioteca de LiquidCrystal_I2C:

 #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x3F,20,4); void setup () { lcd.init(); lcd.backlight(); lcd.setCursor(0,0); lcd.print("DMX Tester "); lcd.print(VERSION); lcd.setCursor(0,1); lcd.print("Enter Cmd:"); }
