ACTUALIZACIÓN 02/09/15: lanzado un lote de resultados de las pruebas que muestran mi razón de ser de diseño de relleno es lo mejor!
* ¿Qué es TestrBot?

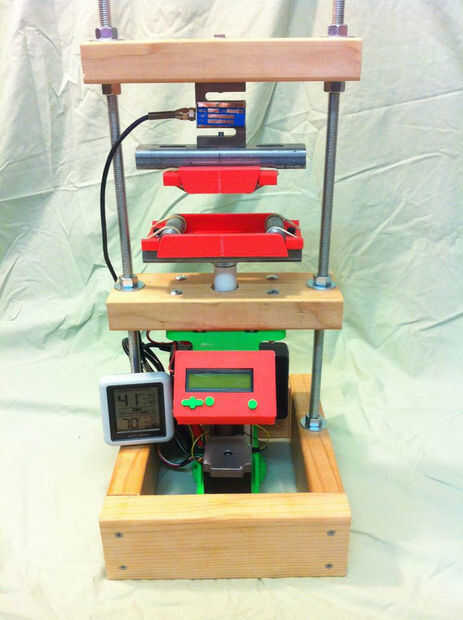

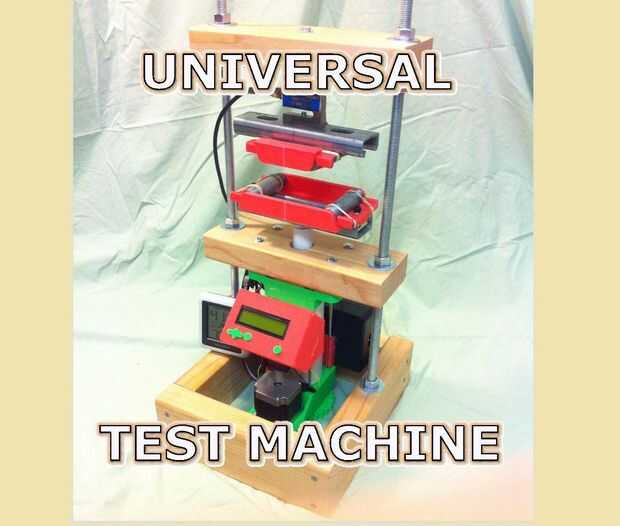

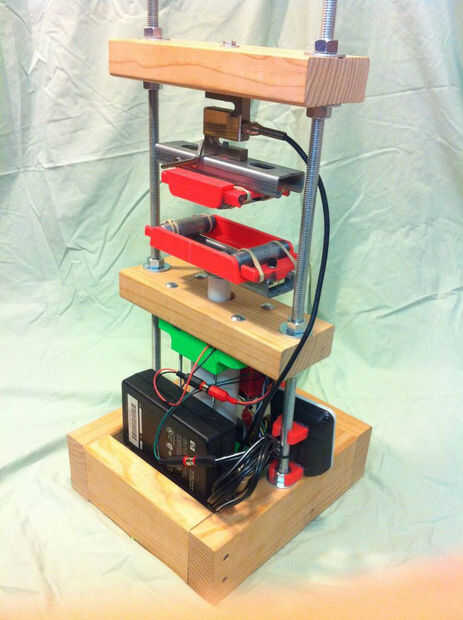

TestrBot es una máquina de prueba Universal de $300 (UTM) y puede utilizarse para realizar cualquier tipo de estática o dinámica de la prueba en tensión o compresión hasta 200 libras. Fue diseñado para ejecutar que un conjunto de pruebas físicas en 3D impreso el muestras.
La impresión 3D es aún lo suficientemente nueva como para que hay muchas preguntas que aún no tienen respuestas definitivas. Mientras que las propiedades físicas básicas de materia prima del ABS y PLA han sido bien establecidas, todavía hay muchas propiedades materiales esotéricos que no se puede determinar sin necesidad de hacer ensayos mecánicos reales.
TestrBot va a ayudarme a ayudar a la comunidad de impresión 3D por averiguar estas propiedades.
¿* Es un buen precio para una máquina de prueba universal de $300?
Absolutamente, sobre todo teniendo en cuenta que el 50% de su costo total fue a la celda de carga solo... Bajo costo de la UTM final profesional de miles de dólares y el cielo es el límite de los buenos.
* ¿Qué otra cosa que lo hace especial?
TestrBot está diseñado explícitamente para ser replicable. Siempre que sea posible he usado 3d impresas, piezas disponibles en la tienda de hardware y su defecto de Amazon o de Sparkfun.
* Así que ¿qué puede hacerse con datos recopilados de TestrBot de todos modos?

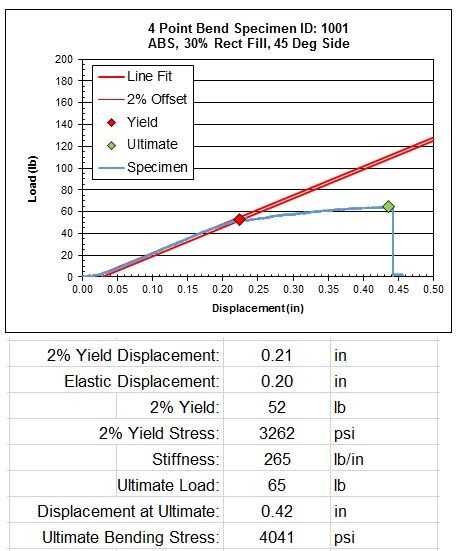

TestrBot mide directamente sólo dos cosas, la fuerza y el desplazamiento, pero podemos aprender mucho con sólo esos dos pedazos de información. El gráfico en la sección de fotos fue generado utilizando los datos recogidos de la prueba que se muestra en el video en el ultimo paso.

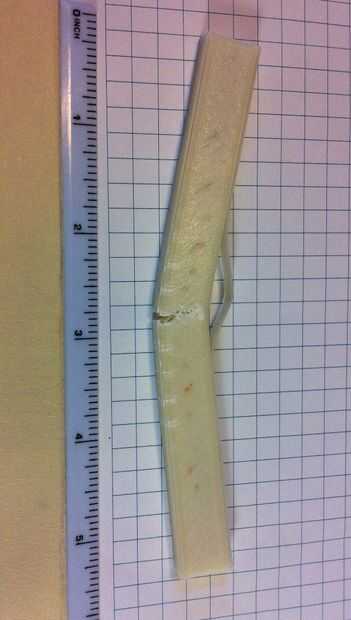

Estima que produciría el espécimen con 58 libras (3300 psi) pero golpeando a los números exactos no era el objetivo de esta prueba. En este punto todos los he probado es que soy bueno en matemáticas o suerte en adivinar números. (Honestamente, me sorprendió la precisión con predije.) Lo realmente interesante está por venir cuando imprimir más ejemplares que son ligeramente diferentes de la primera por lo que puedo aislar el efecto de variables individuales. En ese momento tener un gráfico hará los efectos de cambios menores de diseño muy claro.
* ¿Qué tan preciso son los datos recogidos?
La resolución de medida de desplazamiento es de loca. TestrBot puede medir incrementos de distancia de. 00014" o aproximadamente 1/28 el espesor de una hoja de papel.
Las lecturas de fuerza son un poco más limitadas debido a los 10 bits Arduino; la fuerza más pequeña que puede medir es.195 libras. Todavía, ha sido lo suficientemente pequeño como para producir ese gráfico suave sexy.
* ¿Cómo sé que las mediciones son correctas?
Oh boy, esa pregunta suena simple abre la puerta a un hoyo muy profundo de otras cuestiones relacionadas con la capacidad de seguimiento, calibraciones, y exactamente lo que determina cuánto pesas de libras. Tendrá que ser suficiente por ahora a decir que todas las lecturas de datos de TestrBot son repetibles. Lecturas de TestrBot fuerza son constantes sin importar lo que piensa que una libra es exactamente. Dicho esto, célula de carga de TestrBot es por lo menos de acuerdo con los pesos en mi gimnasio.
Ser preciso es importante porque significa que incluso sin capacidad de rastro oficial los datos puedan utilizarse para comparativo prueba (directo las manzanas a las manzanas prueba), que es todo lo que necesito para.
.
A la cualquier lectores no americanos, lo siento pero TestrBot está realizado en 100% U.S. unidades habituales.
STL archivo Nota: El archivo "TestrBot de la Asamblea como parte" en este paso se incluye para que pueda obtener una vista 3d de la Asamblea. No es para imprimir directamente.
