Paso 2: marco
Vamos a comenzar con el montaje de abajo más fácil y trabajar nuestra forma a los más difíciles.

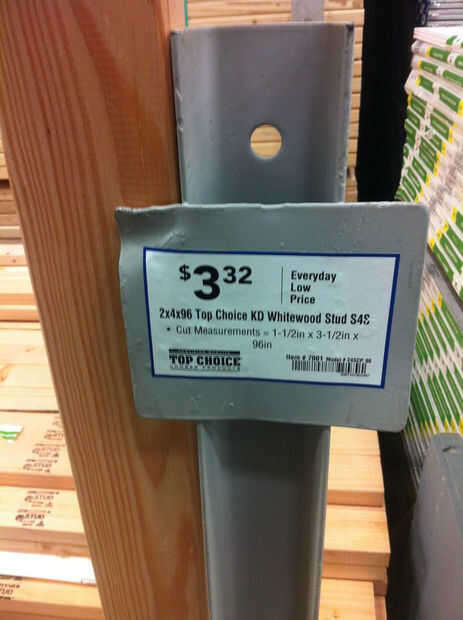

La estructura es toda de madera (2 x 4) y acero, que puede ser conseguido en un viaje a la ferretería. Asegúrese de que utilizar arandelas grandes para nada ponerse en contacto con la madera para mantener la fuerza de amarre distribuido sobre un área grande.

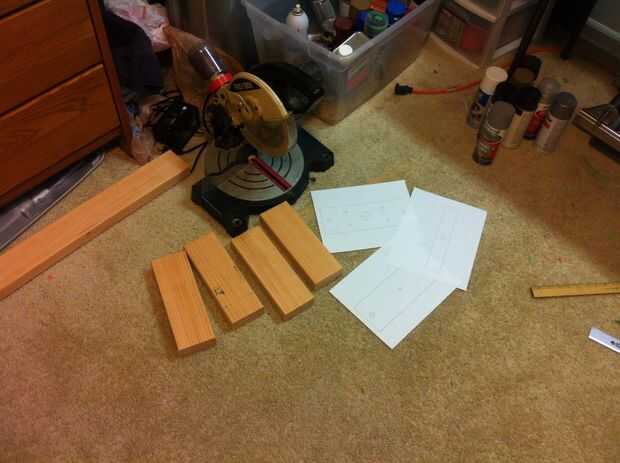

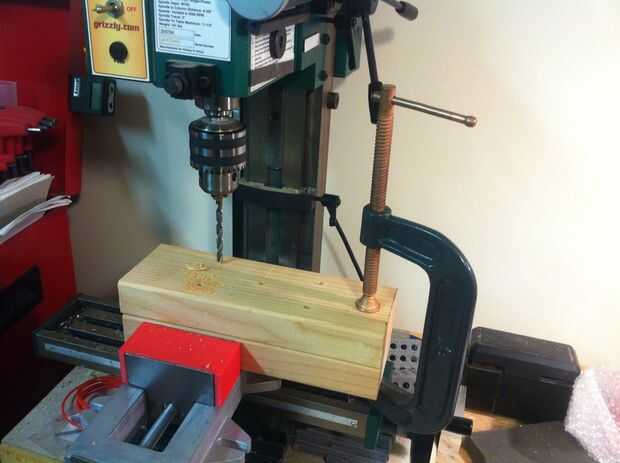

Es muy importante que todos los agujeros se perforan en ángulo recto. Montar la base sobre una superficie plana para mantener la Plaza. El marco acabado será ajustable pero si construyes demasiado torcido nunca podrás ajustar eso. Ver el esquema adjunto como guía para la fabricación de las piezas de madera. Revisa las notas sobre las fotos para más detalles.
.
Antes de hacer el marco de madera experimentaron con el diseño de la estructura 3D impreso en un intento de imitar un RepRap. Suena tonto cuando se puede usar madera, pero con piezas impresas aquí haría posible crear esta máquina utilizando la nada mas que una impresora 3D y una llave de. También se aseguraría que el marco tiene dimensiones perfectas y la alineación, un enorme beneficio para la calidad global de la máquina.
Construí un cuadro impreso de prototipo que se puede ver en este enlace (no adjunto fotos para evitar confusiones: http://www.thingiverse.com/thing:742866)
La principal innovación en el marco del prototipo es una técnica de diseño de la viga llamada intercalando. La idea es pegar dos láminas delgadas de acero en ambos lados de un núcleo ligero impreso para crear una estructura que es significativamente más ligera que una viga de acero sólida conservando la mayoría de la fuerza y la tiesura de la viga. Este método se utiliza a menudo en cosas como las alas de los aviones y barcos, sólo con compuestos pieles y corazones de madera de balsa.
La lección aprendida fue que corte de la hoja de acero era realmente trabajo intensivo, así probablemente debo han utilizado algo más como la piel. También fui capaz de pegar con eficacia del acero al plástico, que clase de había arruinado todo. Intercalando fue un divertido experimento pero al final creo que utilizando una madera de dos por cuatro es sin duda la mejor opción.
