Tetris en forma de juego de mesa armario (1 / 3 paso)

Paso 1: Materiales y dimensiones de los Tetriminos

Para este proyecto, que quería construir 6 Tetriminos ('I "-"L"-"O"-"S"-"Z"-"T") y después de diseñar cuidadosamente todas las piezas en Google Sketchup, sumadas todas las piezas (los 38 de ellos) y categorizar todos los cortes burdos en tres tamaños considerados: A-B-C.

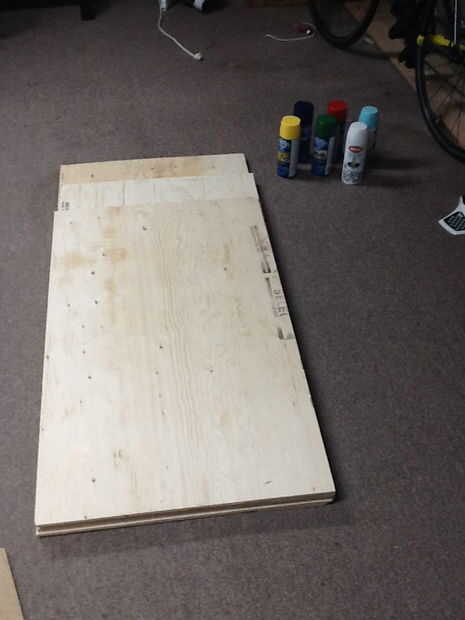

Los Tetriminos son hechos de hojas de madera contrachapada de 3/8". Me costó 1.5 hoja de 4'x 8' (con mucha sobra de errores!)

1) determinar la profundidad de tus Tetriminos. Para este proyecto, he diseñado mi Tetriminos 11" profundo, fue conducido por cuánto espacio que tenía en mi armario (y la anchura media de mis cajas de juego de mesa). Tener menos de 12" permitirá a 4 piezas por hoja de madera contrachapada.

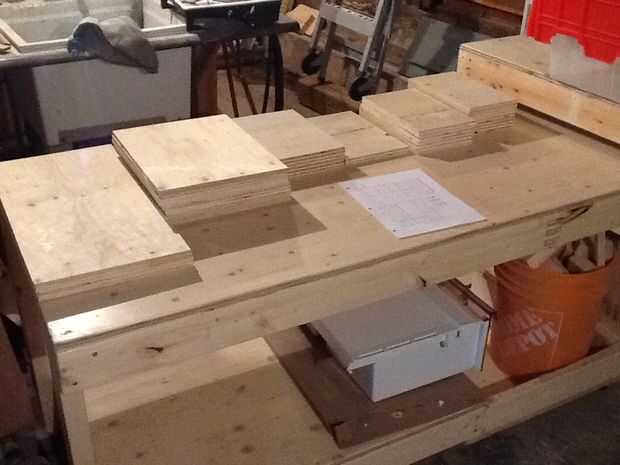

2) he agregado mis cortes (A long, B medio, C corto) para acelerar mi tiempo en la Sierra de mesa. Así que tengo 4 A (22 "x 11") 12 B pedazos (16 "x 11") y 24 piezas de C (8 "x 11"). Aquí están mis piezas requiere 38 + 2 copias de seguridad y algunos trozos de madera.

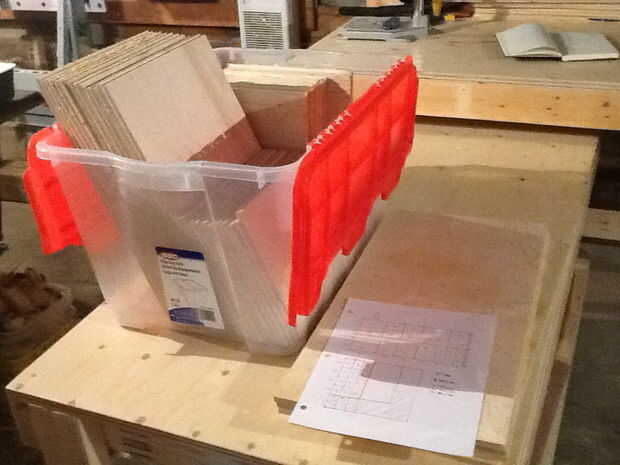

3) con todos mis cortes burdos, ahora necesitará realmente acabar con ellos a la longitud correcta. Usted puede verlos todos en mi mesa de trabajo.
A - 4 x 21,75"'
B - 1 x 14,875"
B - 6 x 14.5"
B - 3 x 13.75
C - 6 x 7,625"
C - 2 x 7,25"
C - 7 x 6,875"
C - 9 "x 6.5"
TOTAL: 38 piezas
