Paso 2: Modelo en 3D

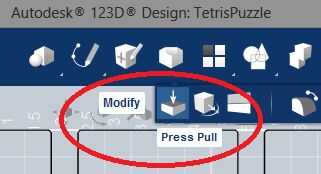

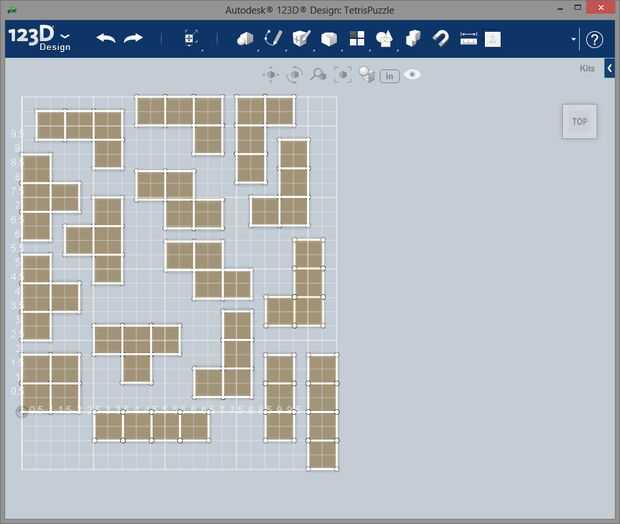

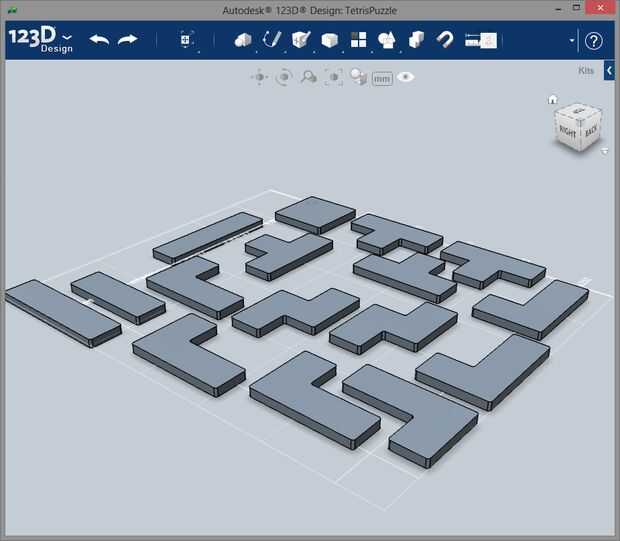

Usando el OpenOffice 2D dibujo como guía, recrea los tetrominos diseño 123D. Empiezas con un boceto 2D (hubiera sido genial importar el OpenOffice dibujo pero que no es posible) y luego sacar las piezas para darles profundidad. Los bloques fueron dibujados como 1" casillas en una cuadrícula de 0.5". Para sacar cada pieza completamente, mantenga pulsada la tecla control y seleccione todos los cuadrados de 4 de cada tetrominó y utilizar la función de prensa/del tirón para sacar la superficie hasta 0,25". Después de hacer esto con cada tetrominó (y la huérfana del 3 bloque) usted debe terminar con una colección de piezas del rompecabezas 3D.
También puede crear un archivo de diseño para cada tipo de tetrominó - esto sería preferible para la impresión 3D ya que puede enviar cada archivo tantas veces como necesites obtener el número de tetrominos que desee. Si envió este archivo que es, la empresa de impresión 3D le cotizará un precio basado en el volumen total que para este modelo es alta debido a todo el espacio entre tetrominos. He hecho el diseño de mi manera de simplificar la corte todas las piezas de una sola hoja de una sola vez con mi Router CNC. Esto probablemente sea conveniente para el corte por láser también.
Para compensar el hecho de que un poco de corte rotatorio tiene un radio finito, la esquina de cada cuadra tiene una operación de filete de 0,062" aplicada. Es una operación de acuerdo a la terminología de CAD 3D para la aplicación de un radio a un rincón - alisar las esquinas en endecha de hablar. Para corte por láser, este paso no es necesario pero creo que los bloques lucen mejores con esquinas redondeadas.
Se adjunta el archivo 123D de diseño para llegar a la velocidad. Nota: Retire el archivo con la extensión PDF. El archivo es TetrisPuzzle.123X. Instructables parece limitar la carga según la extensión de archivo.
