Paso 3: Manipulación de datos
![]()
![]()
![]()
![]()

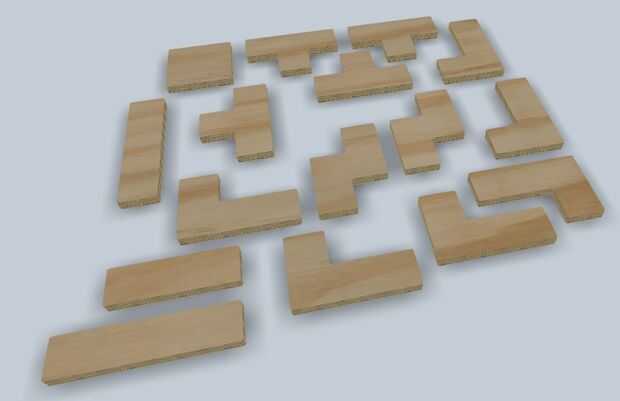

Con el diseño en el 123D, puede enviar directamente a un servicio de 3D (crear archivos individuales para cada teromino será más rentable), o puede enviar la aplicación Make 123D o la utilidad CNC 123D. Teóricamente, someterse a la aplicación hacer generará archivos cortados de un cortador del laser pero me pareció necesario para el paso de la CNC, simplemente porque la utilidad de CNC se bloquea durante el proceso de lanzamiento. También descubrí que la versión online de la marca difiere de la aplicación instalada local con respecto a los formatos de salida disponibles. Si usted necesita archivos que no sean salida EPS desde el 123D hacer app web, utilizar la aplicación en PC, además pueden exportar los archivos de diseño en formatos DXF y PDF. El 123D app de PC que no importará el formato de archivo de diseño 123D directamente lo que necesitas exportar el diseño en formato STL, que Make 123D puede importar.

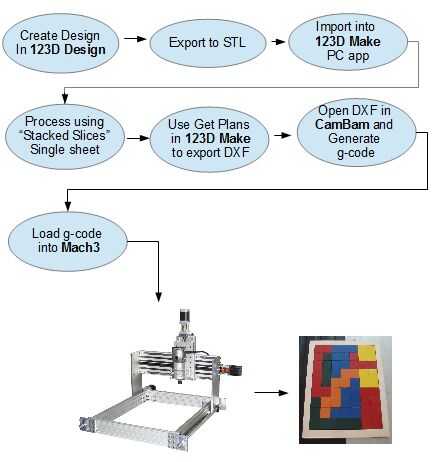

Para resumir los pasos de fresado CNC ven el diagrama de flujo.

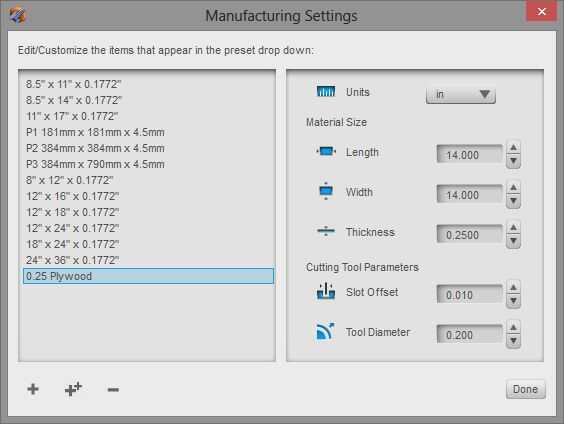

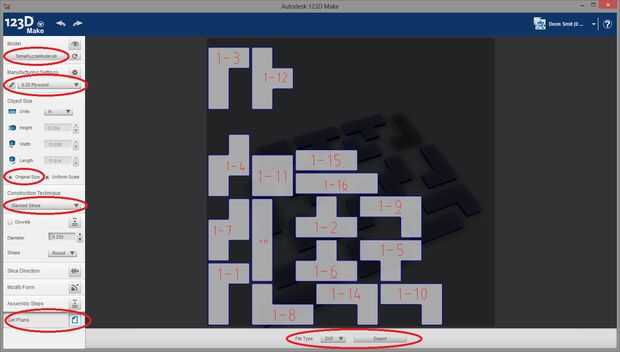

Una vez que el diseño es importado en Make 123D, se creó un formato de hoja personalizado para asegurarse de que el formato de láminas apiladas sólo genera una sola capa de planes. Por definir el espesor del material a ser 0,25" que coincide con la altura que se utilizó en el diseño de 123D, obtenemos una sola capa para la construcción que es lo que queremos. Clic en el botón obtener planes y los planes de exportación a DXF. Se importa el fichero DXF en el software CAM (fabricación asistida por ordenador).
