Paso 4: Conversión de CAM
T

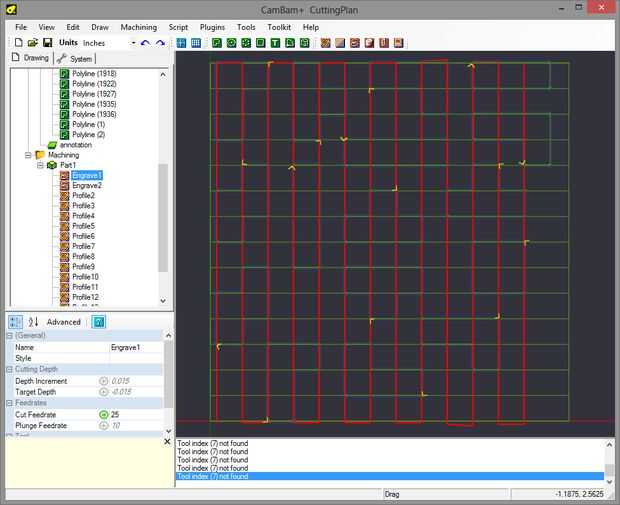

DXF archivo del paso anterior se importó en CamBam. Para cortar cuento largo, que una operación Join se utiliza para convertir a todas las primitivas de línea DXF en polilíneas, se dibuja una cuadrícula de 1" con polilíneas y cada tetrominó se mueve hacia la rejilla dibujada. Esta red va a ser grabado por la CNC por lo que no es sólo cosmética alineación. Esto hará que la madera terominos parece que se han creado de los bloques individuales de 1" para imitar el look del video juego. Es que para pienso, de lo es una técnica de fácil construcción - comprar un ramo de 1" bloques cuadrados de madera y pegarlos juntos - pero entonces no puedes jugar con todos los 3D gran herramientas de modelización...La red oculta las partes en la imagen adjunta, pero el punto principal es que primero carga un 1/16" poco en el router y luego grabar la rejilla a la madera y luego cambiar la broca a 1/8" para cortar las piezas. Yo he conectado el archivo CamBam, así como el código g generado. Nota: Retire el archivo con la extensión PDF. El archivo es CuttingPlan.cb. Instructables parece limitar la carga según la extensión de archivo.
