Tetris Puzzle (5 / 5 paso)

Paso 5: Hacer el puzzle

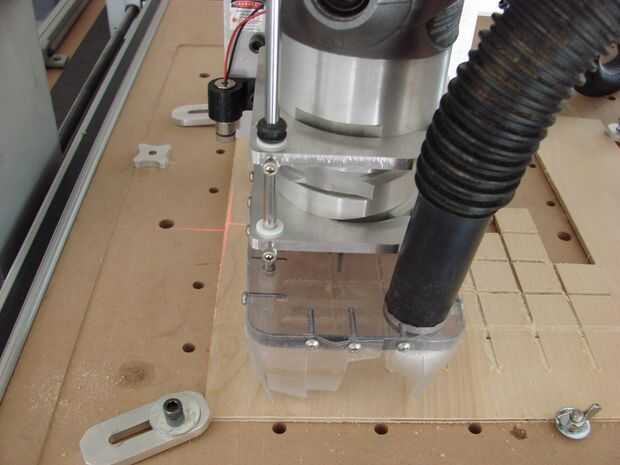

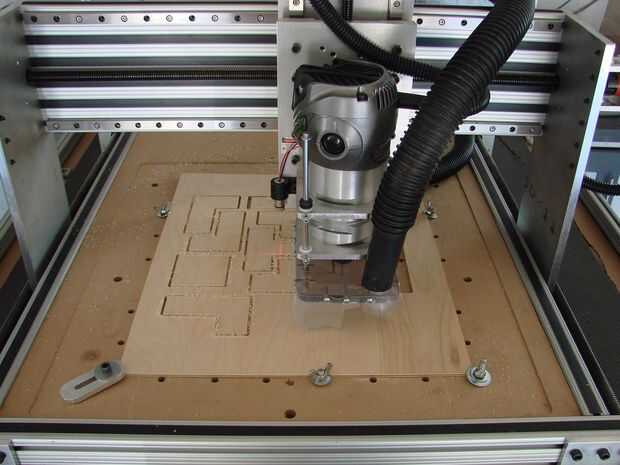

Preparar el ranurador del CNC, cargando el código de g y afianzar con abrazadera abajo de 1/4" 11 x 14 piezas de madera contrachapada. La primera herramienta utilizan es un poco especial grabado con 0.005" punto que hace líneas muy finas. Sin embargo, un 1/16" terminar trabajo del molino para este paso también. 1/8 es demasiado gruesa para la red. Cuando la red esté completa, Mach3 pedirá un cambio de herramienta. Carga de un molino de extremo de 1/8" para el recordatorio del programa. El molino de extremo de 1/16" es demasiado débil para cortar las piezas en un solo paso. Configurar la posición del eje z cero por lo que se dejará unos miles de una pulgada de material que puedo cortar a través con un cuchillo después de que termine el ranurador del CNC. Esto evita que las piezas buscadas que pueden dañar la herramienta de broca y la parte, que es una pérdida total de su tiempo.

Que describe más o menos lo que debe hacer. Las imágenes muestran lo que sucedió realmente.

1. que me olvidé de hacer la rejilla - rehacer desde cero
2. molino de extremo de 1/8" era demasiado grueso para la red - rehacer de cero de forma

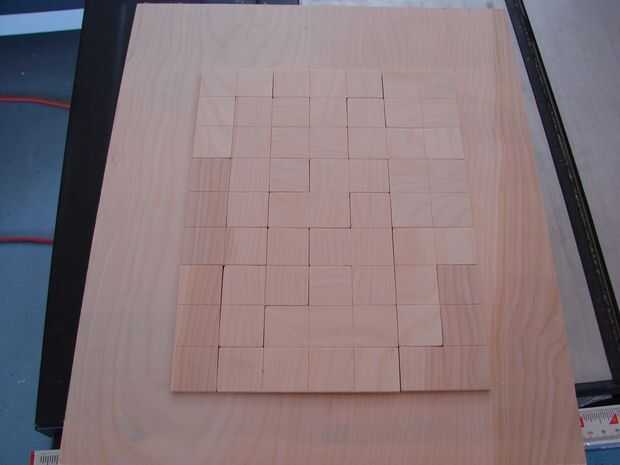

3. 3 º va la vencida - todas las piezas salieron grandes y la cuadrícula se ve bien

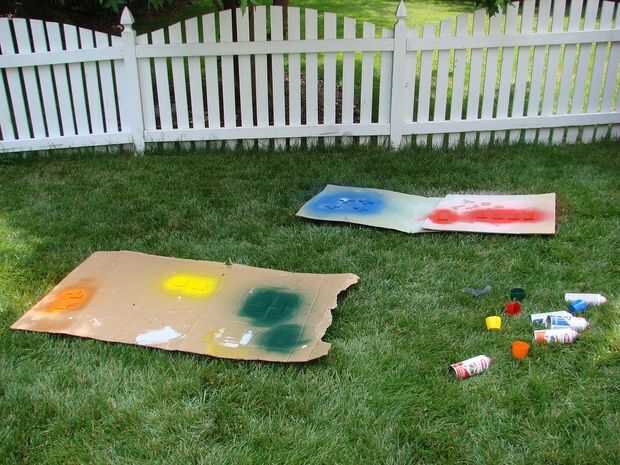

Utilizando varios colores de pintura en aerosol secado rápido Krylon, cada tipo de tetrominó fue pintado un color diferente con mi pintura al aire libre "la cabina". El "stand" es hojas de cartón se separó alrededor en una zona de sombra del jardín. Pintura de aerosol de secado rápida limita las posibilidades de los insectos que incrustados en la pintura.

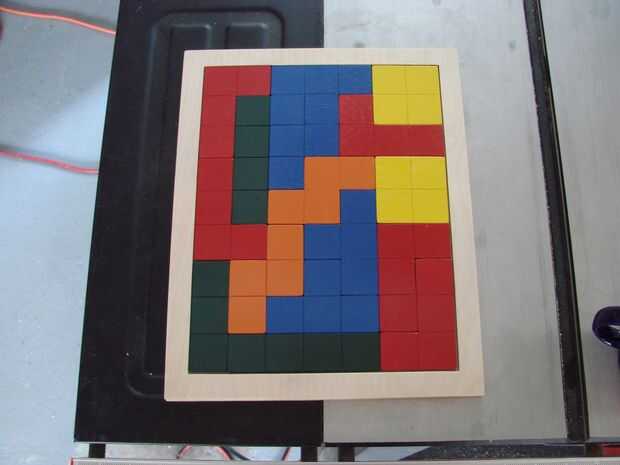

Hice el marco sobre la marcha. Trabajado a máquina un borde grueso de 0.5" de 0,25" madera contrachapada seguido por un tablero de respaldo sólido de las mismas dimensiones exteriores que se pega. Y eso es todo. Puzzle hecho. Espero que encuentres el tiempo para construirlo. Hace un gran regalo. Gustaría un pequeño hecho de acero inoxidable o aluminio para un adorno de escritorio cepillado, sino es un proyecto para otro día.
