Paso 1: Diagrama esquemático y código
Para reproducir este juego primero tienes que descargar el código de.
Entonces usted necesita las librerías VGA.
Inmediatamente puede subirlos en un Arduino Uno. Algunas advertencias son "normales", por ejemplo, mi versión (Italiano) dice:
Lo bosquejo usa 10,384 byte (32%) dello spazio disponible por programmi. Byte de 32.256 de Il massimo è.
Le variabili globali usano 1,959 bytes (95%) di memoria dinamica, lasciando altri 89 bytes liberi por le variabili locali. Il massimo è 2,048 bytes. Poca memoria disponible, potrebbero presentarsi problemi di stabilità.
No warry si la memoria de variables globales utiliza hasta un 95% del espacio. En mi experiencia no hay ningún problema de estabilidad.
Si usted no recibe ningún otro mensaje de error, usted puede construir su propio escudo VGA.
Componentes necesarios:
- un Arduino Uno Rev 3 - original o un clon pero la original es mejor :-)
- un conector DSUB15 (es decir, un estándar 15 pin VGA uno)
- resistencias: 2 x 68 Ohm; 2 x 470 ohmios y 4 x 1 a 2 kOhm
- cuatro botones
- facoltative: un tablero matriz o unos de alambre y pernos

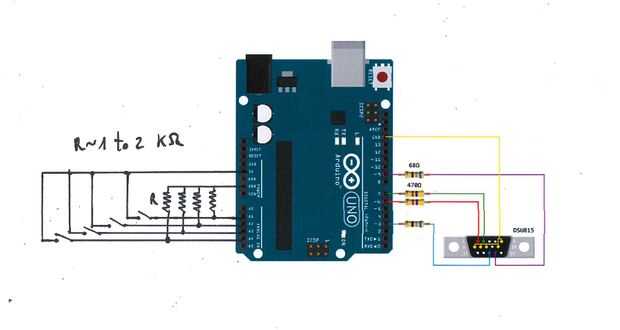

Conecte las piezas como se muestra en la parte superior esquemática.
Si lo has hecho todo correctamente, usted debe estar listo para jugar!
¡ Disfrute!
