TETRIX 3D-impresora (8 / 14 paso)

Paso 8: z

Se necesita:

Herramientas:

• Llaves hexagonales
• 2 llaves (o 1 llave y 1 par de pinzas)
• Pinzas (opcionales)

Partes:

• Flex (x2) de acoplamiento
• Motores NEMA 17 (40 oz) (x2)
• Corte de roscado de barras (2)
• Tornillos TETRIX (zócalo y cabeza del botón)
• M3 Tornillos (4)
• Espaciadores de Nylon fino (4)
• Agrandamiento de bujes de bronce (4)
• TETRIX tuercas (4)
• M5 Tuercas (2)
• Taladró M5 tuercas (2)
• Barras lisas de 16" (x2)
• 3-agujero barra plana con extremo roscado agujero
• 1.75" varilla roscada

Asamblea:

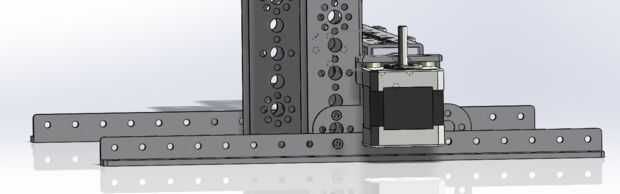

1. Con M3 tornillos y espaciadores de nylon delgada, Coloque 2 motores pequeños en las barras de ángulo en la parte inferior del marco. (Figura 1)
2. Coloque un flex de acoplamiento para cada motor paso a paso. (Figura 1)
3. Deslice las barras lisas de 16" a través de los cubos del eje en la parte superior del marco, a través de las pilas de la placa y en los cubos de eje menor. Apriete todos los tornillos.

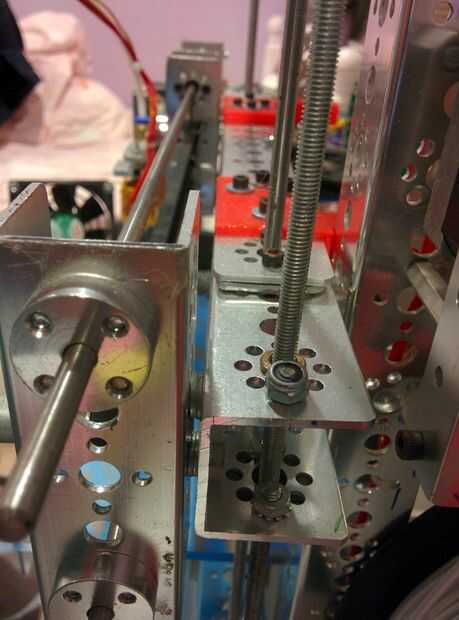

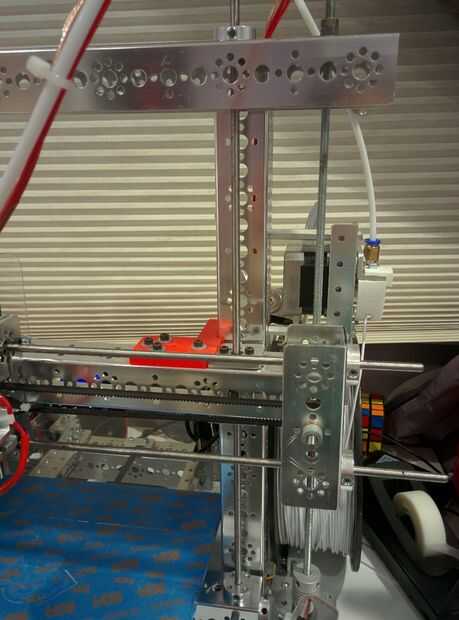

4. Inserte los pernos de bronce ampliadas 2 en la parte superior de largo canal de la X-carro C, en el agujero derecho exterior y el 3 º agujero de la izquierda. (Figuras 2-3)

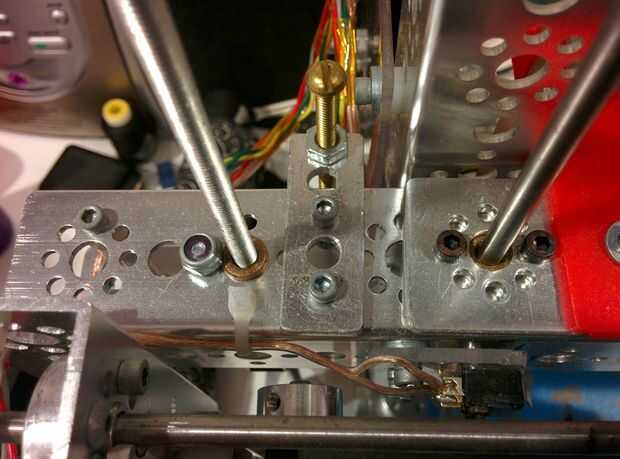

5. Inserte 2 agrandamiento de bujes de bronce en el 2 º agujero desde cada extremo del marco superior C-canal. (Figuras 4-5)
6. La manga las varillas roscadas a través de los bujes de bronce en la parte superior del marco y a través de bujes de bronce del X carro (el carro X no debe estar centrado).

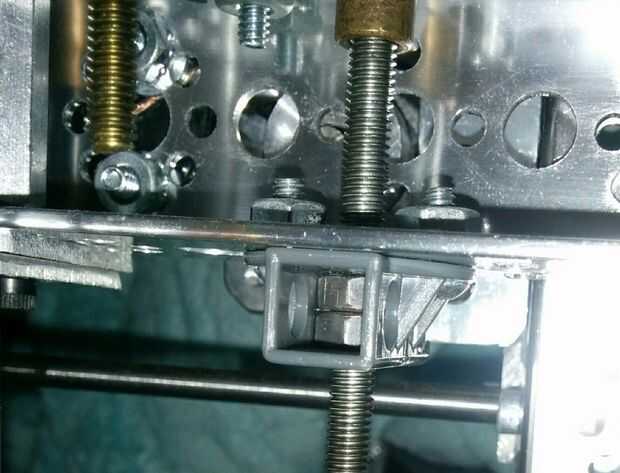

7. Apilar juntos a perforados y una tuerca M5 no perforada. Cuidadosamente Deslice la pila en el centro de un convertidor de punto duro. Repita en el otro lado. No importa que la tuerca es en la parte superior, mientras permanecen constantes entre las dos partes. (Figura 6)
8. Atornillar cuidadosamente la varilla roscada en el convertidor de punto duro y en el acoplamiento flex. Apriete el tornillo de ajuste del acoplamiento flex. Repita en el otro lado.
9. Enrosque una tuerca M5 en el extremo superior de la varilla roscada y ajuste en el buje de bronce. Luego atornille otra tuerca M5 en la parte superior para bloquear la varilla en su lugar. Repita en el otro lado.

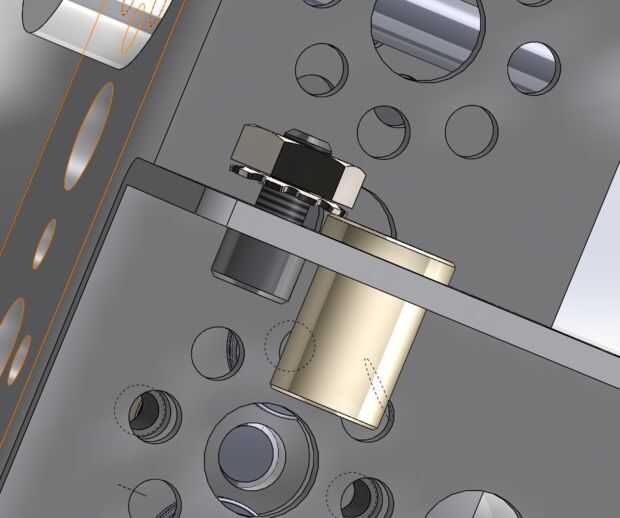

10. Utilice un tornillo corto de TETRIX y una tuerca de seguridad TETRIX para bloquear cada bronce buje abajo en el carro de X. (Figura)
11. En el
