Texto grabado en el Othermill (3 / 4 paso)

Paso 3: Método 2: grabado de chapas metálicas

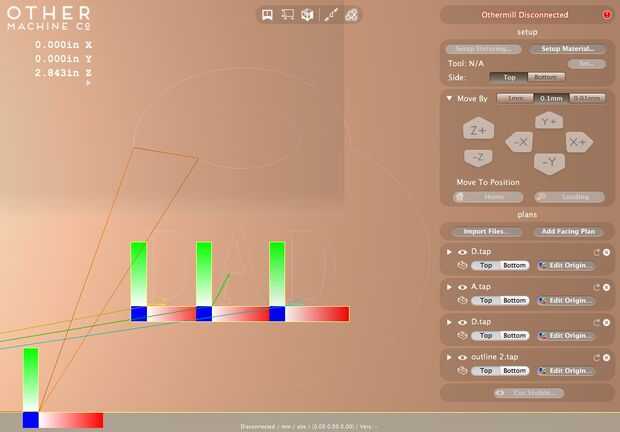

1. construir la etiqueta de clave en Otherplan

• Abrir Otherplan e importar las letras y números que usted necesita para su mensaje.
• Cuando importan, a ser apilados uno encima del otro en el origen. Utilice el botón de "Editar origen" para cada archivo para establecer la alineación y ajuste entre caracteres de tu mensaje la forma que desee. También puede arrastrar las letras alrededor manualmente haciendo clic y arrastrando el origen de cada letra mientras que en el diálogo de "Editar origen".

Nota: Que va a utilizar el 80° grabado broca con una punta de 0.005", para que realmente sea cada línea del texto ~ 0,01" grueso. Mantenga este espesor agregado en mente cuando se alinean los archivos de la letra.

• Para la forma de contorno, ya sea de la gota en la plantilla de etiqueta de la llave (outline.tap) o simplemente grabar el texto en el cobre y cortar la forma de su propia mano.

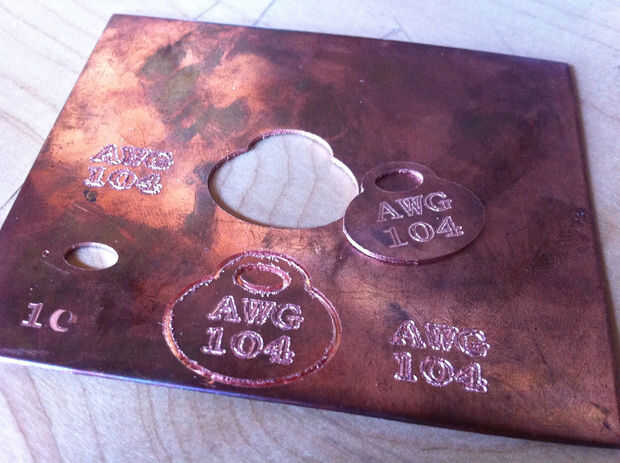

2. cortar y grabar su etiqueta de la llave

• Una vez que estés feliz con tu diseño, establezca su material en Otherplan 0.035" de espesor y carga una hoja de cobre, latón o aluminio en la cama de fresado.

Nota: Los archivos de código de G fueron optimizados para cortar cobre, pero las alimentaciones y velocidades que se establecen en el archivo son adecuados para corte y grabado en bronce y aluminio, también.

• Pasar por cada archivo que has importado y ajustar la herramienta en un poco de grabado de las letras y un 1/32" molino de extremo plano para el archivo de esquema (si está usando).
• Cortar cada una de sus cartas haciendo clic en el Cutbutton para cada archivo.
• Luego corte el contorno si está usando.
