Paso 3: Hacer una conexión

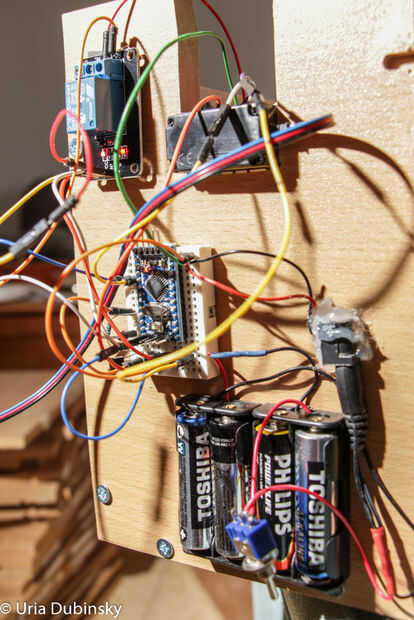

Bueno, lo primero que tenemos que tener en cuenta es que tenemos dos proveedores, 4 baterías AA, suministros juntos el arduino con 5 voltios (6 en realidad) y una gran batería voluminosos suplies el ventilador y el servo con 12v.
El ventilador no es problema ya que puede tener su propio secruitry y activado por el relé, el servo sin embargo obtiene su posición desde un pin PWM 9 de arduino para utiliza dos proveedores, que significa para nosotros que tenemos que tener puntos en común.

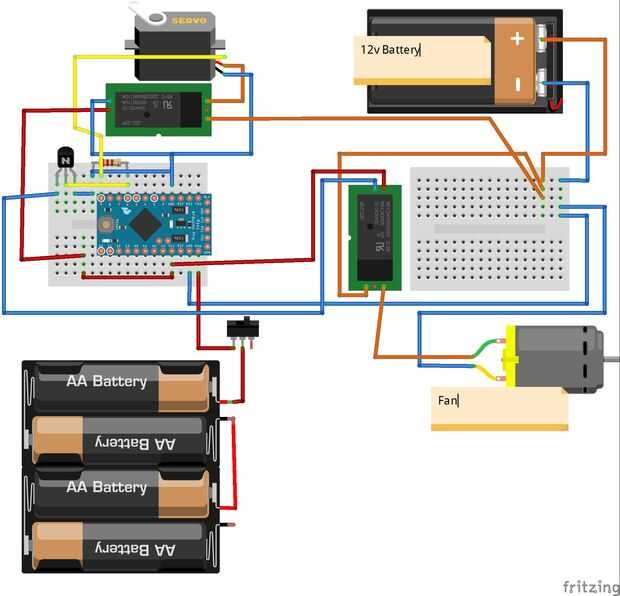

Servo:
VCC - realmente NO
Datos - Arduino D9
GND - GND
Relé (Servo):
NO - Servo VCC
COMM - 12V +
VCC - 5v +
GND - GND
In1 - GND (que forma el servo sólo energía mientras el arduino)
Ventilador:
VCC - realmente NO (ventilador)
GND - GND
Relé (ventilador):
VCC - 5v +
GND - GND
NO - ventilador VCC
COMM - 12v +
1 - colector de Transistor
Transistor:
Colector - 1 relé (ventilador)
Base - tanto a una resistencia de 220 ohmios a GND y Arduino D6
Emisor - GND
Arduino:
RAW - 5v +
GND - GND
D9 - Servo datos
D6 - Base de Transistor
