The Legend of Zelda: Skyward Sword diosa pecho (4 / 7 paso)

Paso 4: electrónica

La forma más fácil de conseguir la reproducción del sonido es canibalizar los módulos audio en tarjetas de regalo. Encontré una empresa que produce los módulos reales y para mi suerte, incluso hicieron uno que apoya subir el archivo de audio vía USB. Aquí es donde los tengo: www.bigdawgspromo.com/slider-greeting-card-type.html. El mecanismo de la conmutación no es necesario como vamos a cablear los contactos para un interruptor de láminas.

TODOS los interruptores reed son NO (normalmente abierto). Cuando usted trae cerca de un imán, se cierra. Sin embargo, quería a función NC. Sería el imán en la parte inferior del pecho. Cuando el pecho está cerrado, el imán abre el interruptor de láminas. Cuando el pecho está abierto, el interruptor estará en la posición NC, accionar el módulo de sonido para jugar.

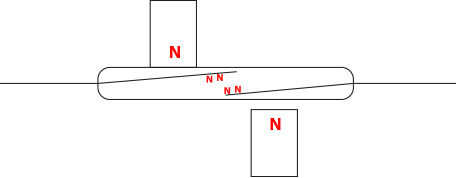

Tenga en cuenta que hay "NC" reed switches, pero realmente son NO que se ha modificado para que funcione como NC. Usted puede tratar de encontrar los interruptores, pero también podemos crear nuestros propios. Se muestra en las imágenes de abajo es cómo podemos contruct uno. Necesitamos algunos imanes de tierras raras. Uniendo uno para el interruptor de láminas, guardamos las puntas constantemente magnetizadas. Si exponemos el switch con otro imán con la polaridad de algunos, uno de los conductores a ser magnetizado con el imán introducido, causamos que causan los conductores a oponerse unos a otros.

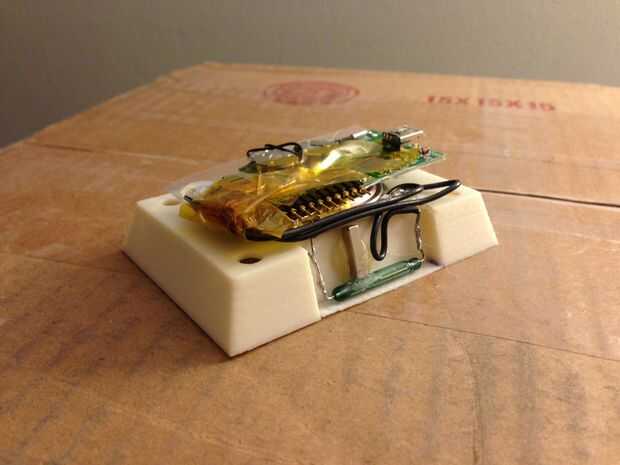

Se muestra a continuación es el módulo de audio construido unido al pecho de la guarnición.
