Paso 4: Diseño y construcción de la pantalla
Resumen
La pantalla es el corazón a los Neoforos porque será el medio que mostrará tu imagen o animación. La pantalla se compone de 16 filas de 16 LEDs RGB individuales. Las tiras adhesivas de LEDs que usé fueron espaciadas a razón de 60/m. Al construir la pantalla, cada LED debe ser equidistante uno del otro para que cada uno tendrá su propia celda en la cuadrícula. Para las tiras de mi, trataba de 16,6 mm unos de otros. El tiempo para completar la pantalla LED es aproximadamente 1,5.
Materiales y Herramientas
- 256 LEDs RGB
- Alambre
- De la soldadura
- Tablero de la espuma
- Soldadura de hierro
- Desaislador alambres
- Cortador de alambre
- Pistola de pegamento caliente (opcional)
Preparación
- Cortar 16 tiras de LED, cada tira con 16 LEDs cada uno.
- Cortar el trozo de tablero de la espuma 280x280mm (utilicé un cortador del laser). Se trata de donde se colocan los LEDs.
- Cortar 15 secciones de alambre cerca de 1.5" de largo, con cada trozo de cable con tres conductores (para GND, 5V y datos). Esto será usado para conectar cada fila de LEDs uno al otro.
Construcción
- Lugar la primera tira de LEDs en la parte superior de su tablero de la espuma, asegurándose de que el flujo de datos (las flechitas en las tiras de LED) se está moviendo de izquierda a derecha.

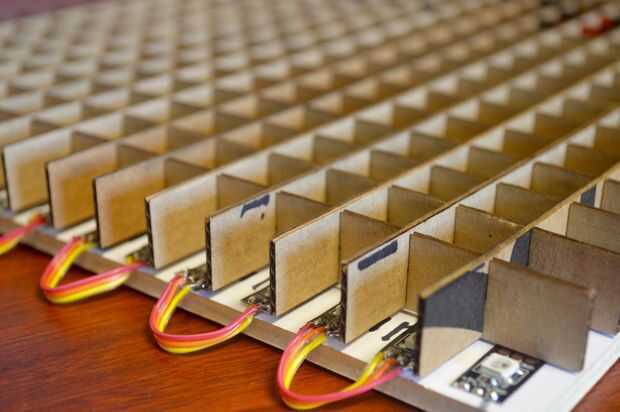

- Coloque la segunda tira debajo de la primera con el flujo de datos, las flechas están moviendo a la derecha a izquierda (enfrente de la primera). Usted debe colocar este tira suficientemente lejos de los primeros en permitir a cada uno de los LEDs a caer en su propia celda cuando la rejilla se coloca sobre él.
- Continúe este proceso hasta que las tiras se colocan en el tablero de la espuma. No olvide las tiras de la "serpiente". No hay dos tiras adyacentes deben tener las flechas de los datos que fluyen en la misma dirección.

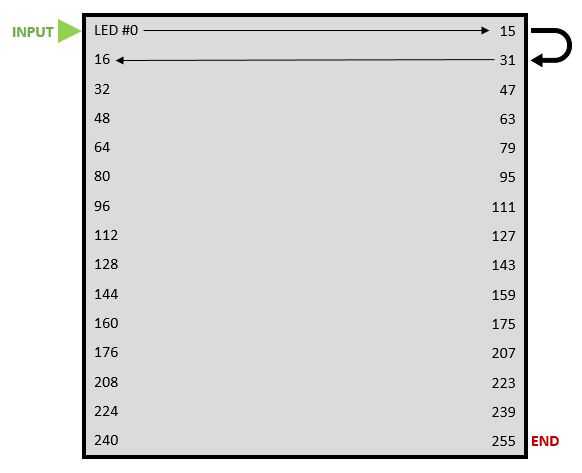

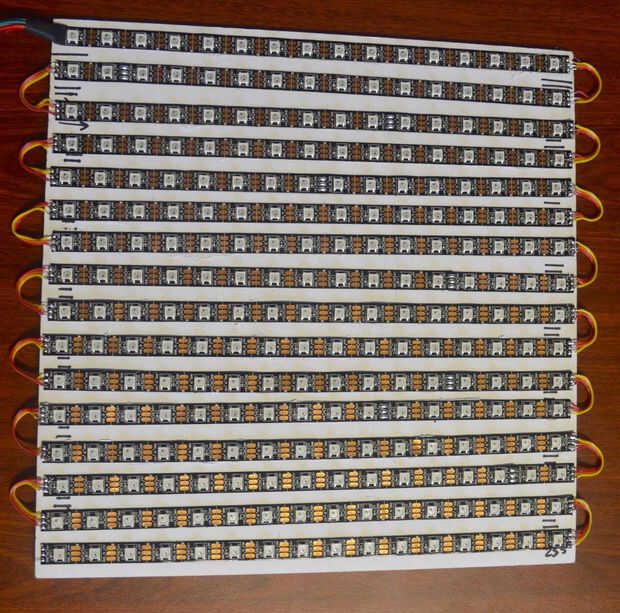

- Cada tira uno al otro, siguiendo el mismo patrón de trazado de la soldadura. Efectivamente, esto debería hacer una tira larga. Ver la imagen para más detalles.
