The NeoBoard (6 / 7 paso)

Paso 6: El código y el cableado

Resumen

El código fue desarrollado usando procesamiento y Arduino. Para convertir su propia imagen o la animación de una imagen regular (o secuencia de imágenes), debe convertir primero la imagen en un lenguaje que el Arduino se puede leer en nuestra tarjeta SD. Después de eso, es simplemente arrastrar y soltar a la tarjeta SD y el Arduino hará el resto!

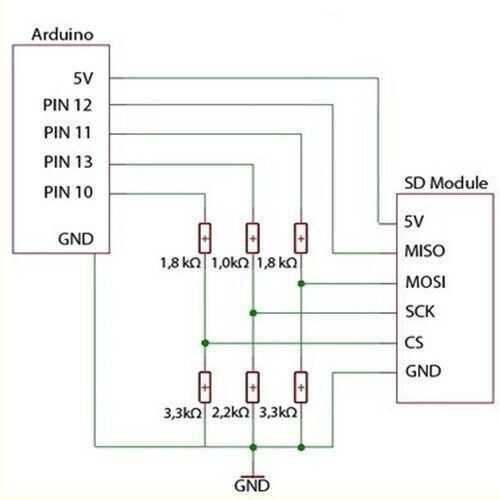

Cableado a los Neoforos, módulo SD, Arduino y todo lo demás es bastante sencillo. Incluido en las fotos encontrará un pinout para el Arduino al módulo de SD.

Materiales y preparación

  • Arduino
  • Módulo de lector de tarjeta SD
  • Protoboard
  • Tarjeta SD
  • Cables de
  • Interruptor de encendido (opcional)
  • Potenciómetro (opcional)

Cableado de los Neoforos

  1. Utiliza tu Arduino, protoboard y SD tarjeta de módulo, siga el pinout en las imágenes.
  2. Conectar tu LED con Arduino (5V, GND, PIN 6).
  3. Los Neoforos está listo para usar.

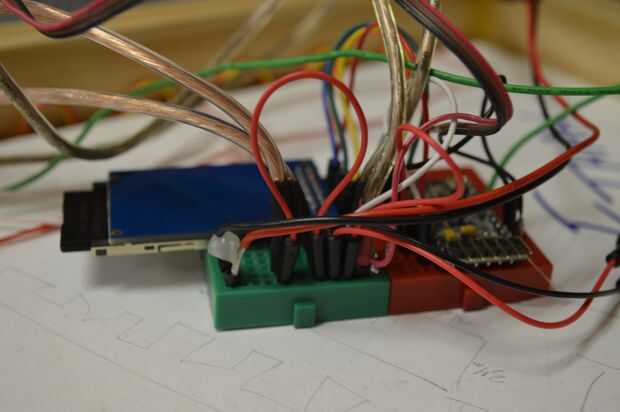

  4. He añadido una entrada de alimentación externa, condensador, interruptor y potenciómetro a mi Neoforos. Esto explica por qué utilicé dos breadboards y tenía una gran cantidad de cables.

Mediante procesamiento

El código para los Neoforos es bastante simple. El Arduino lee archivos de texto desde la tarjeta SD y los muestra en a través de los LEDs.

  1. Para convertir tus imágenes (.jpg, .bmp, etc.) siga las instrucciones que se encuentran en el código de procesamiento.
  2. Después de haber convertido sus imágenes en archivos .txt, tendrá que cargar en tu tarjeta SD.
  3. Una vez que se carga la tarjeta SD con los archivos .txt y el Arduino está cargado con su código.
  4. Plug and play.
