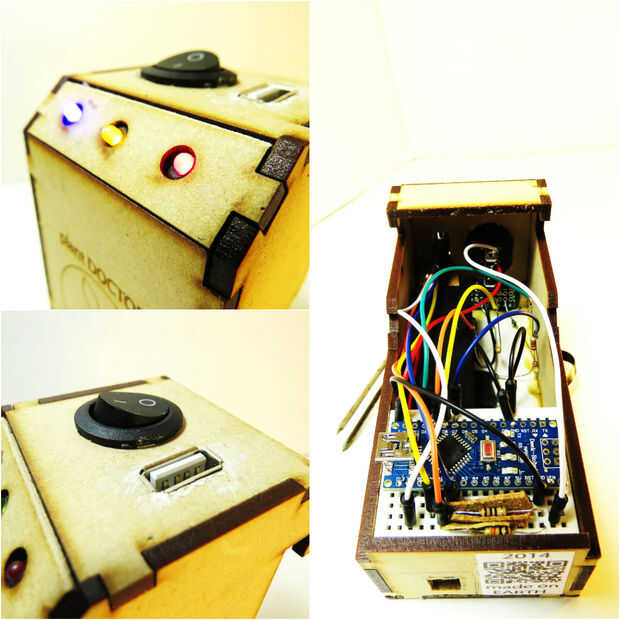

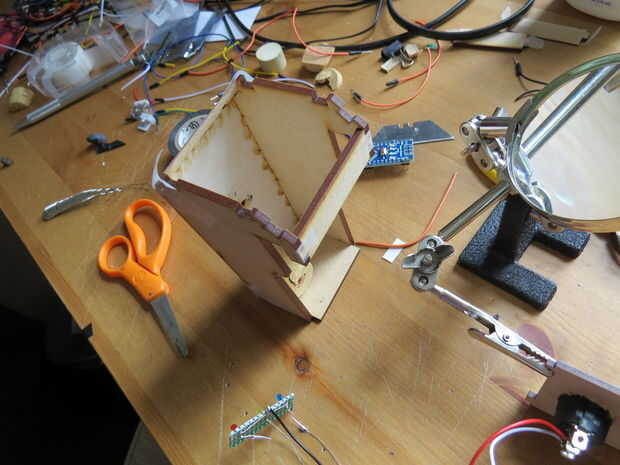

Paso 2: eléctrico

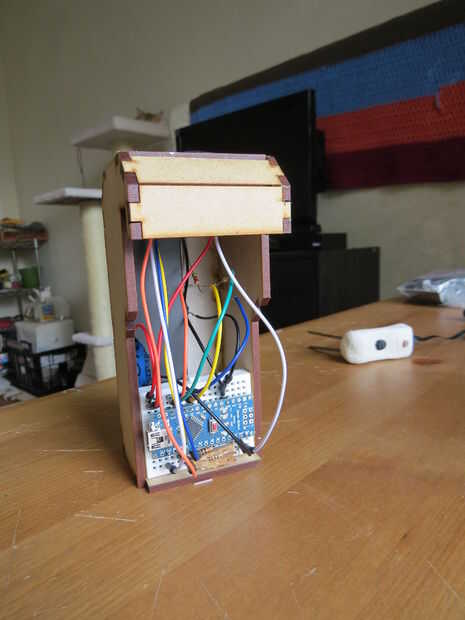

todas las piezas tienen color codificado protoboard cables de puente Conecte a ellos, por lo que cualquier persona puede construirme - no eléctrico de experiencia previa.
.
batería;

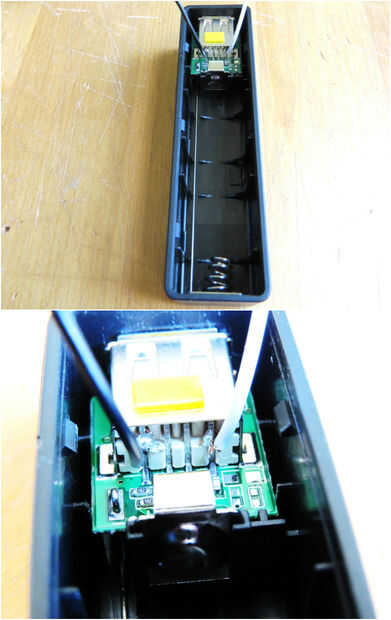

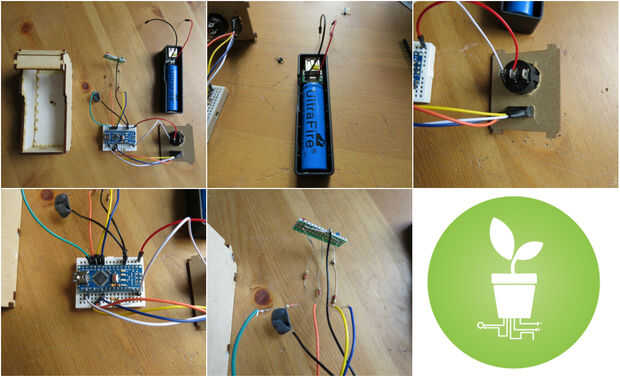

Conecte cables de puente a la + positivas y - negativas las patas de los puertos USB en el Banco de potencia. Esto es donde tengo mi electricidad. ahora Conecte el cable positivo a la pata del media del interruptor de encendido/apagado y - cable negativo a GND de arduino nano. colocar la otra pata del interruptor a VIN en arduino nano. Ahora puede girar fácilmente me encendido y recarga desde fuera. el Banco de potencia hace posible recargar fácilmente el médico de planta.
.
sensores;

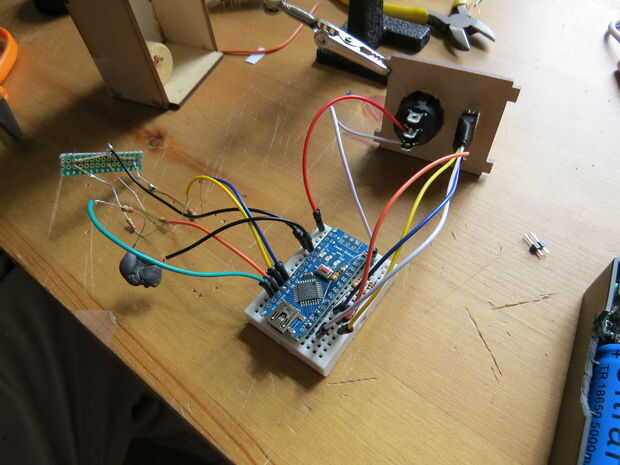

una pierna del sensor de luz LDR va a 3.3V, el otro primero a A2 y luego a tierra con resistencia de ohm de 1 x 10 K en el arduino nano
una pierna del sensor de temperatura NTC va a 3.3V, el otro primero en A4 y luego una toma de tierra con resistencia de 1 x 10 ohm en el arduino nano
una pierna de las Sondas de suelo va a 3.3V, otra primera en A0 y luego una toma de tierra con resistencia de ohm de 1 x 10 K en el arduino nano (más en la información de profundidad sobre las sondas de suelo en el paso siguiente).
.

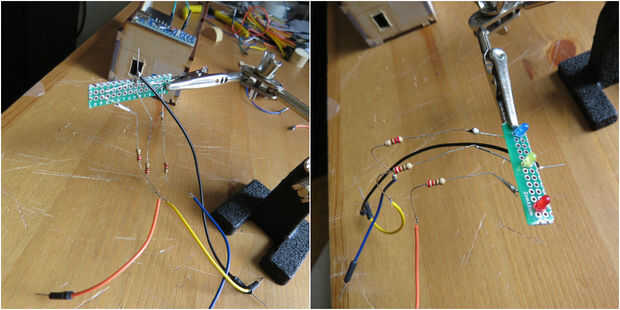

notificación LED;
Conecte todas las - piernas negativo de los LEDs juntos y luego a la tierra en arduino nano
conectar 1 x 220 Ohmios resistencia a la pata positiva de cada LED por separado y luego conectarlos a:
D11 - azul
D9 - rojo
D7 - amarillo
D5 - verde
.
ahí lo tienen, yo soy mucho más simple armar y operar y luego piensas!
