Paso 3: Tapa de radiador y extensiones de arco de rueda
Estas piezas fueron creadas simultáneamente al gabinete del motor pero por motivos de claridad, las fotos son en un paso separado.

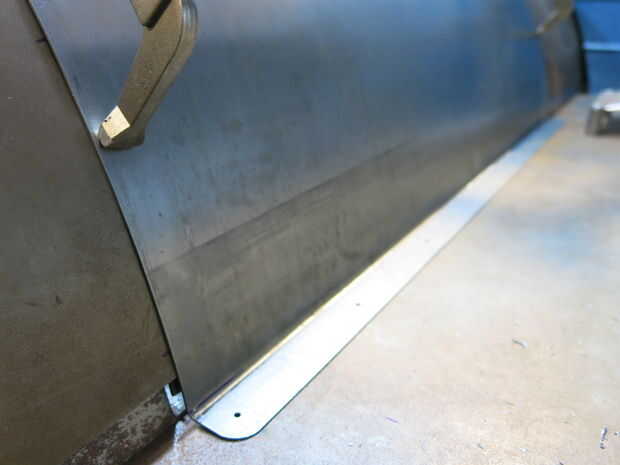

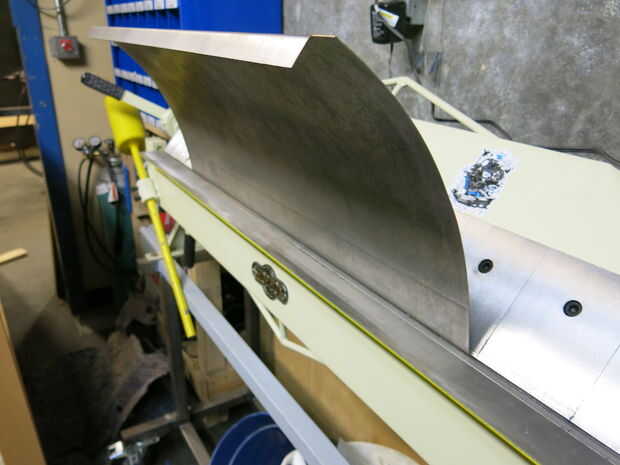

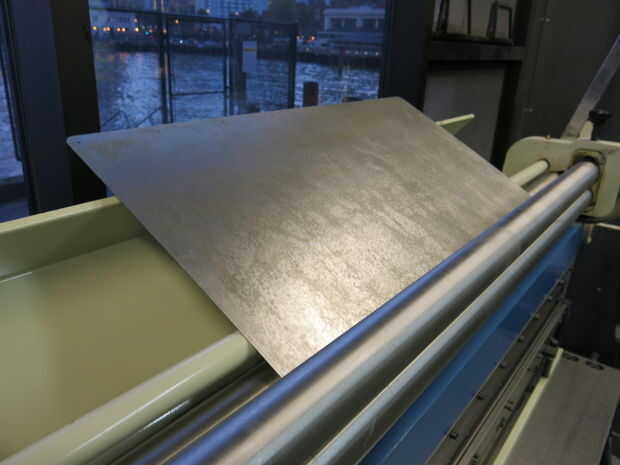

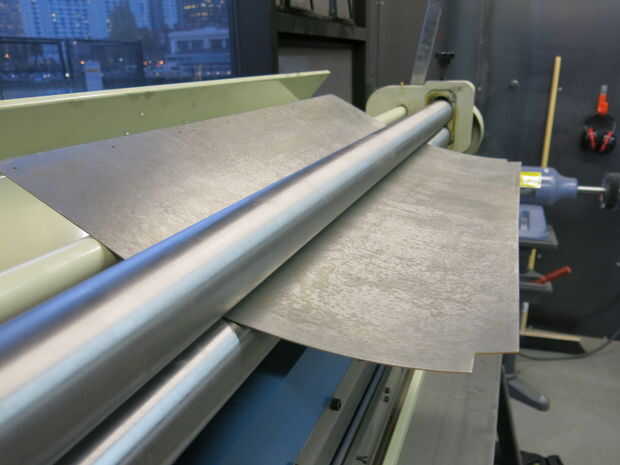

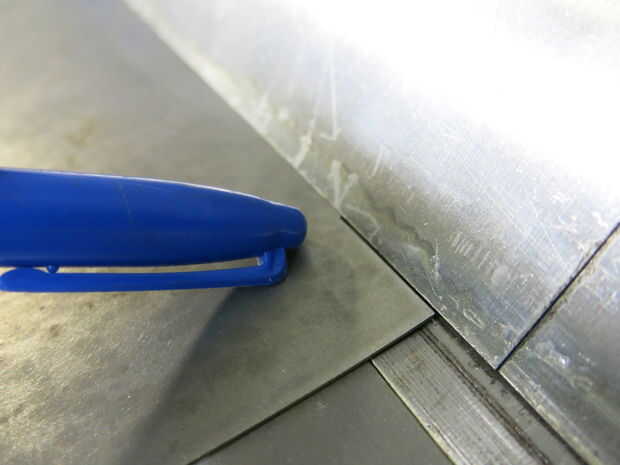

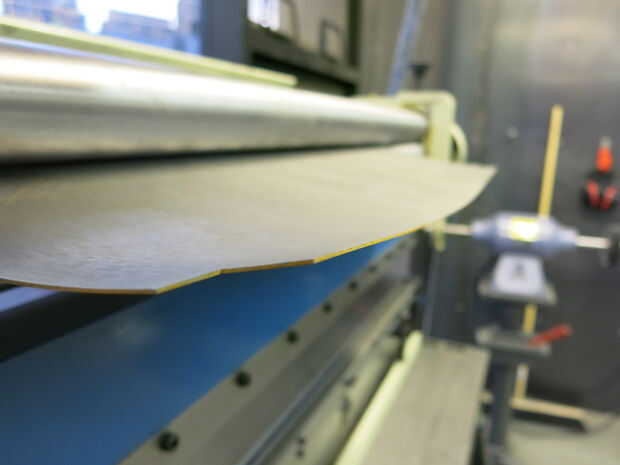

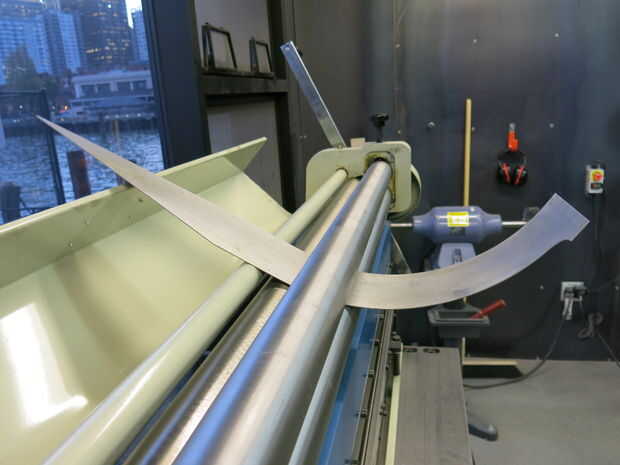

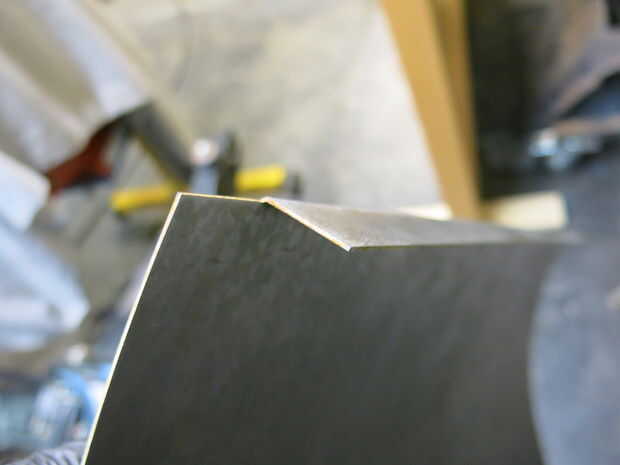

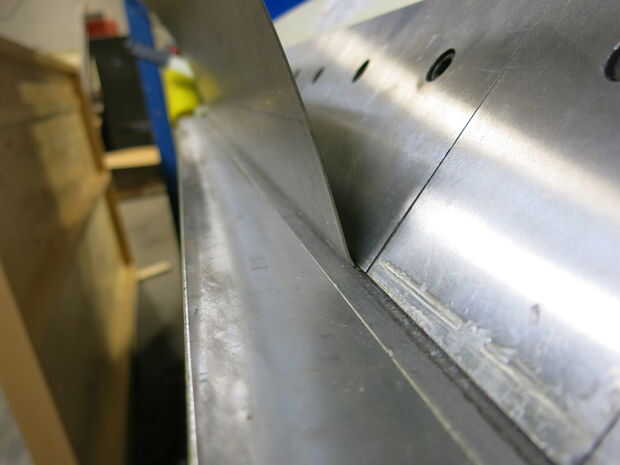

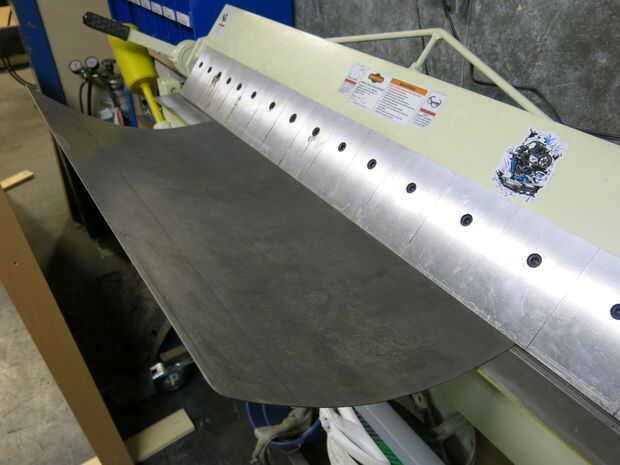

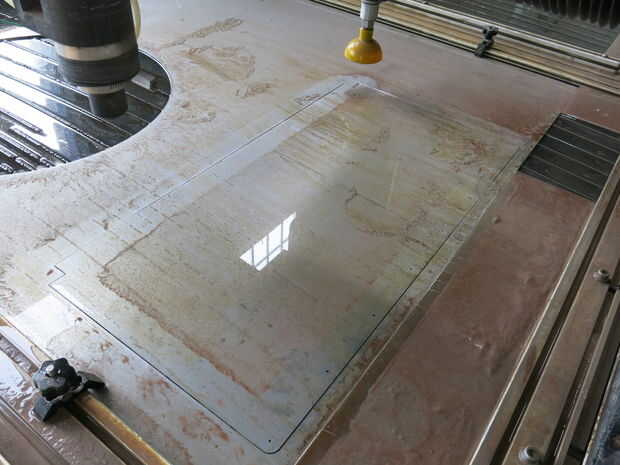

La parte delantera de la cabina de motor contiene el radiador, ventiladores y intercooler para la entrada del turbo. Quería que esta área sea sencillo y limpio buscando al mismo tiempo la función de flujo de aire de la tierra para arriba hacia el radiador. La solución más sencilla es seguir el radio definido por los arcos de rueda en un simple gesto. Para hacer estas piezas Corte mi patrón en el chorro de agua. Después de eliminar el moho con grano 220 envié el acero a través de los rodillos para obtener el arco derecha (primer intento!). A continuación dobló por bridas en un freno de metal de hoja, asegurándose de alinear los bordes agradables y apretados como este podría definir cómo la curva se encuentra con las defensas. Este panel se asegurará con el hardware me retire para acceder al radiador y la plomería en una fecha posterior que.

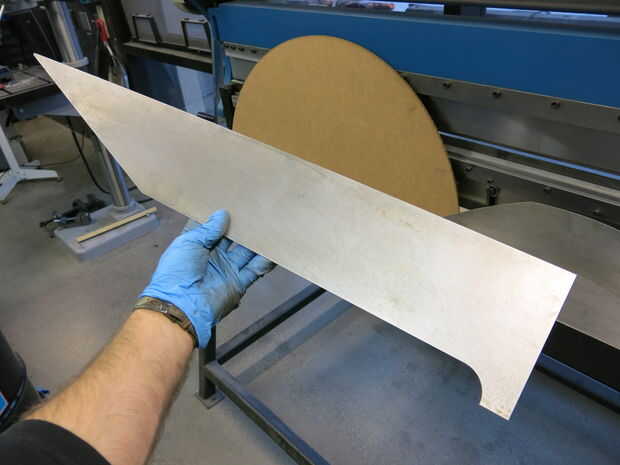

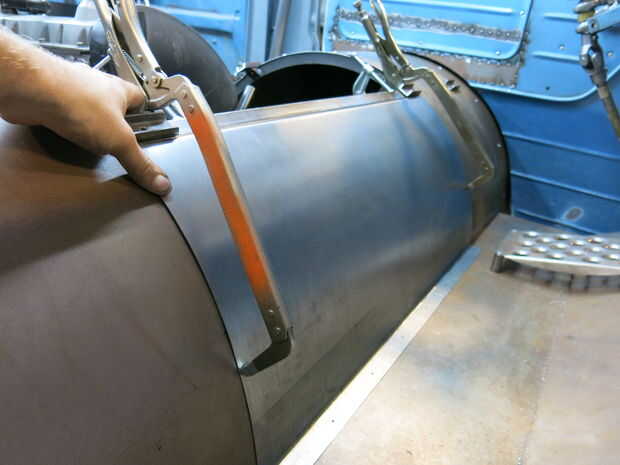

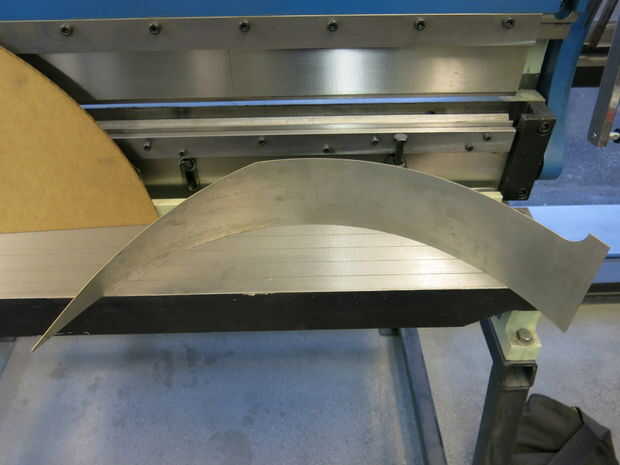

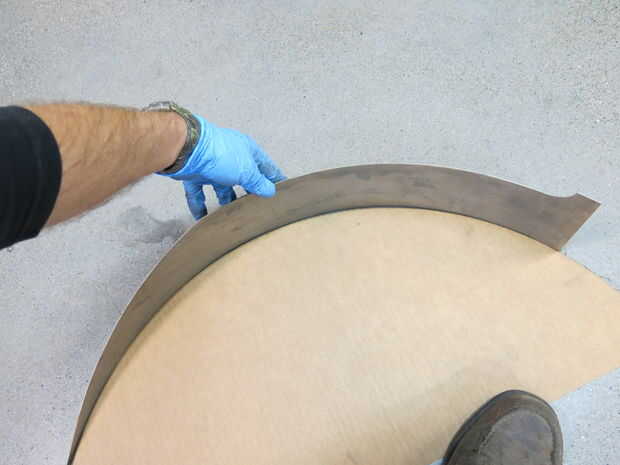

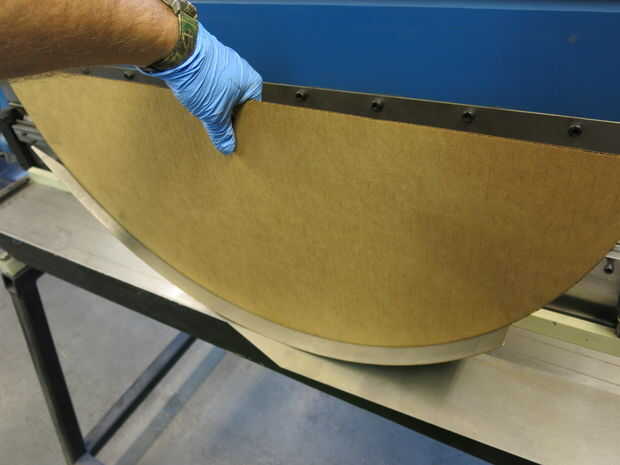

El mismo proceso se realizó con las extensiones de arco de rueda ancha de 5 pulgadas. Usé una plantilla de cartón para asegurarse de que llegaron a la derecha. Una vez entra al vehículo, luego fueron tachuela soldada con autógena en lugar.
