Paso 2: El hardware - hacen la tarjeta controladora

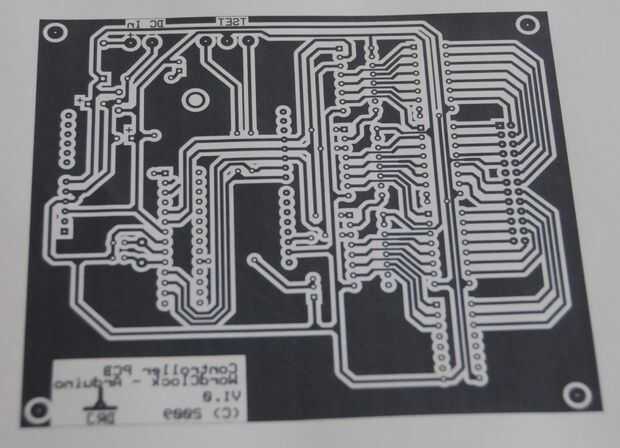

Si quieres grabar tu propio tablero, usted puede descargar archivo adjunto un PDF y siga los pasos que utilicé.
TRANSFERENCIA DE TONER ES FÁCIL

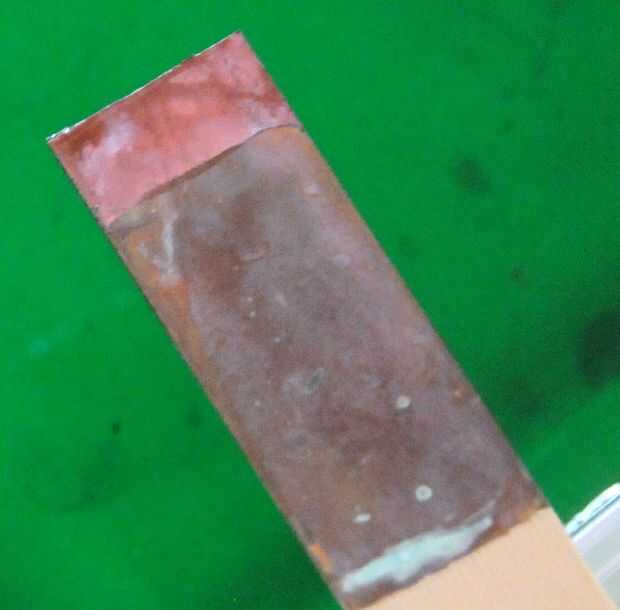

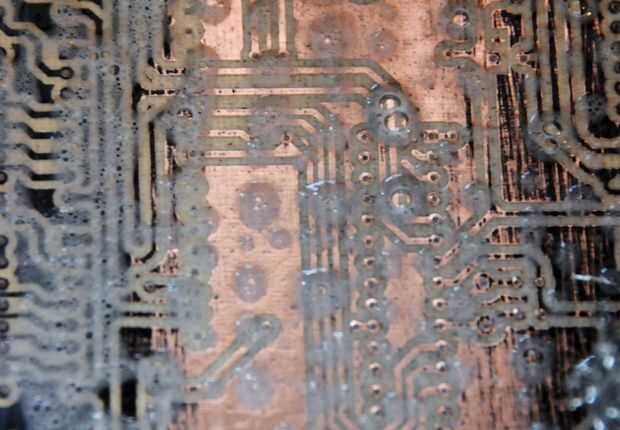

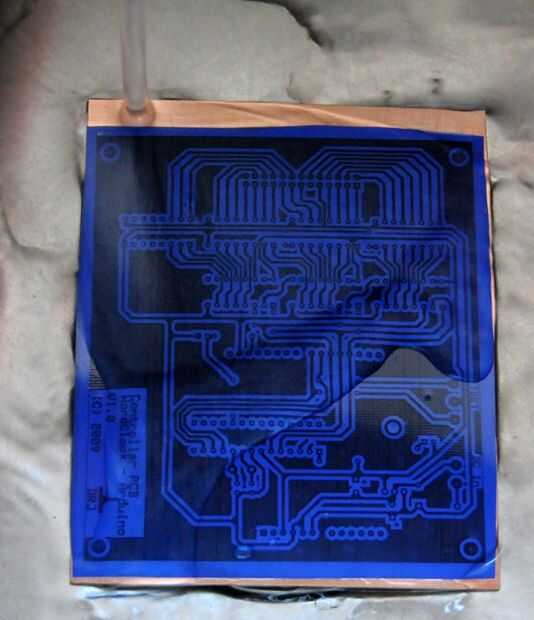

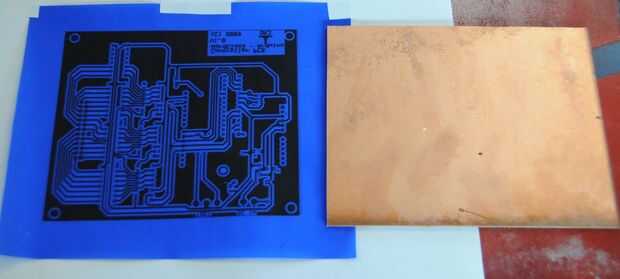

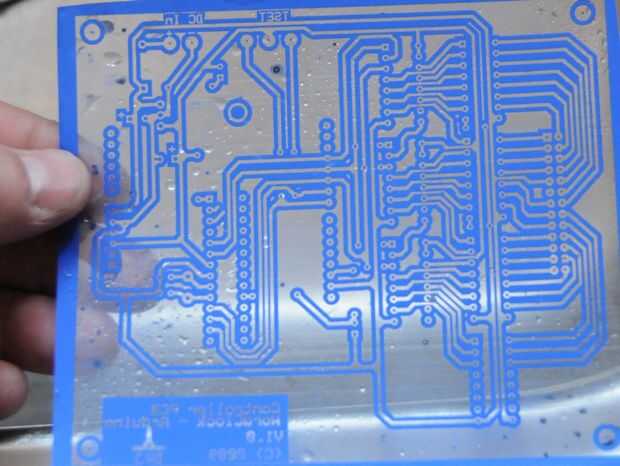

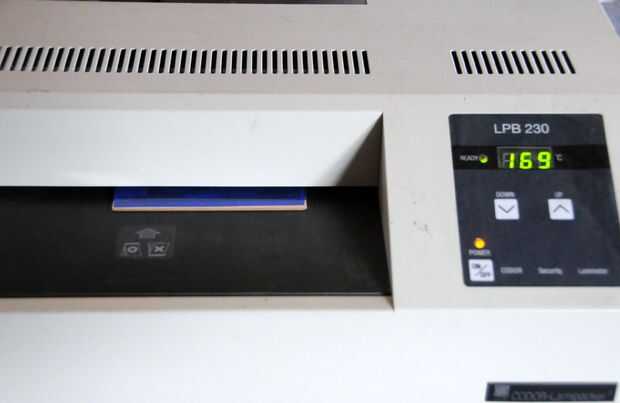

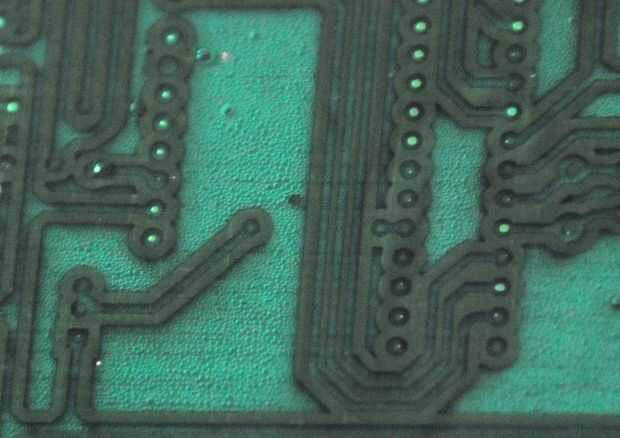

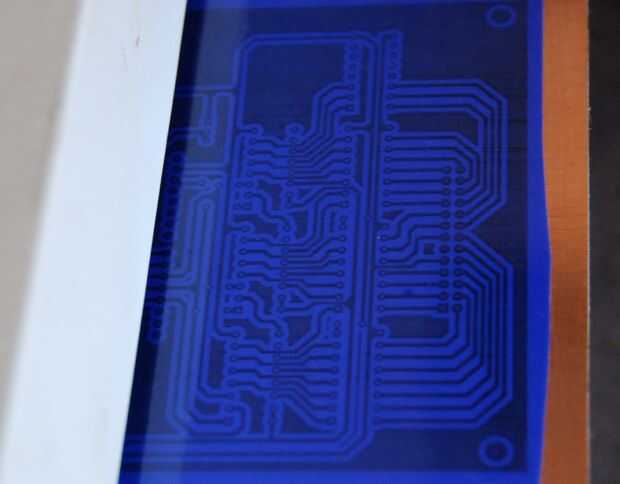

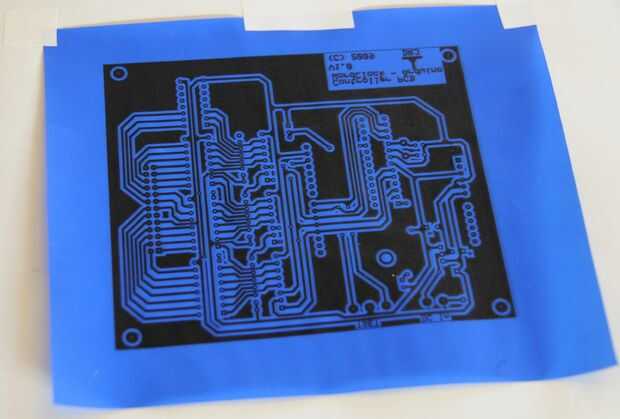

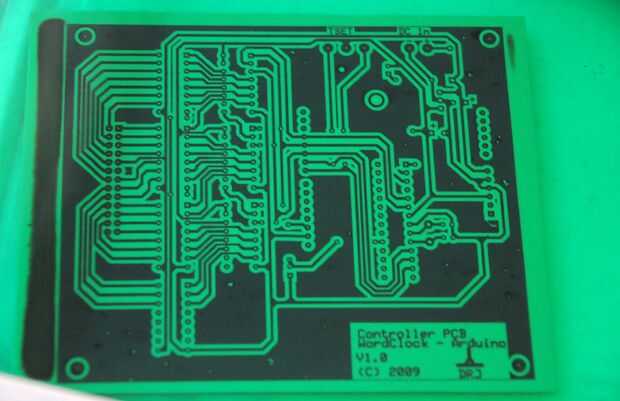

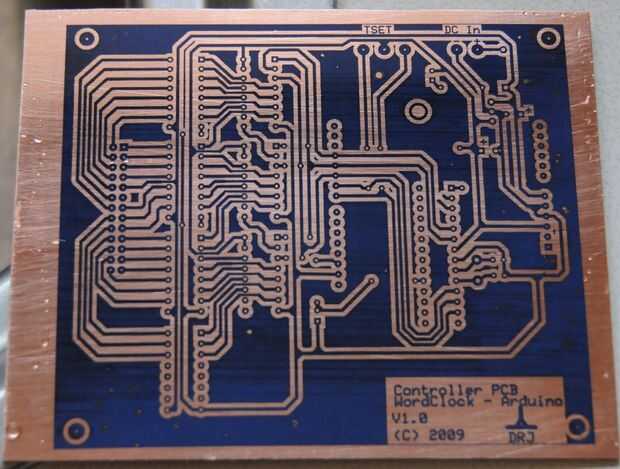

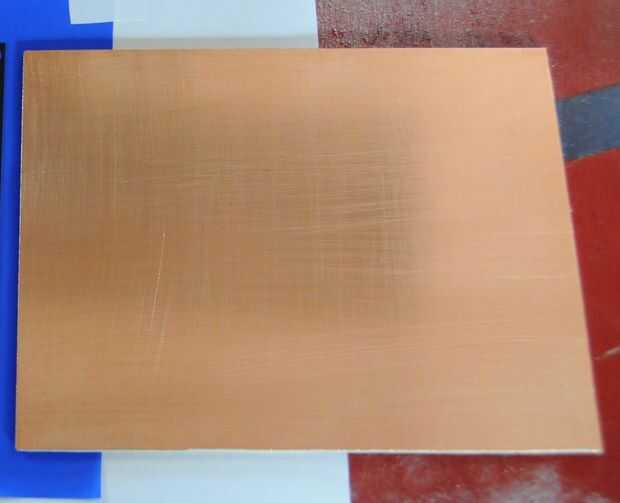

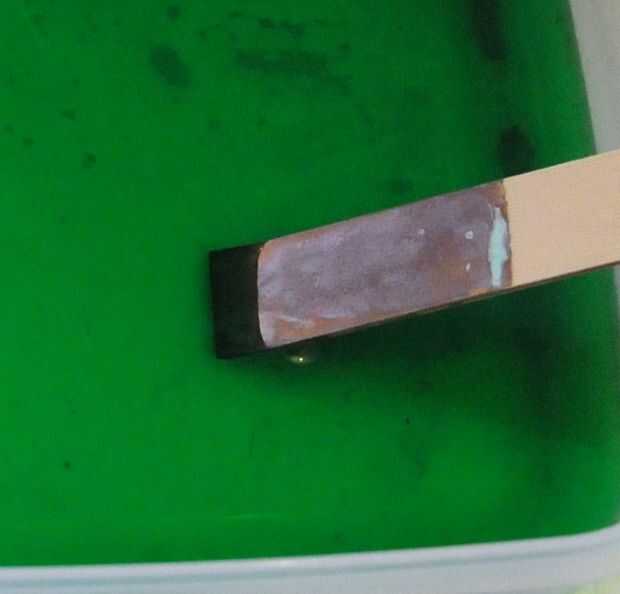

Cuando hice la Junta, fotocopiar la página en papel de transferencia de tóner (azul de Press-n-Peel), luego usé un laminador antiguo para transferir la imagen en un pedazo de existencias de PCB muy limpio. Había grabado la Junta en una mezcla de ácido clorhídrico y agua oxigenada grabador. Hay un Instructable brillante que describe el proceso de
SER SEGURO
Cuando grabe nada - asegúrate de que llevas gafas de seguridad y ropa vieja.
LIMPIAR

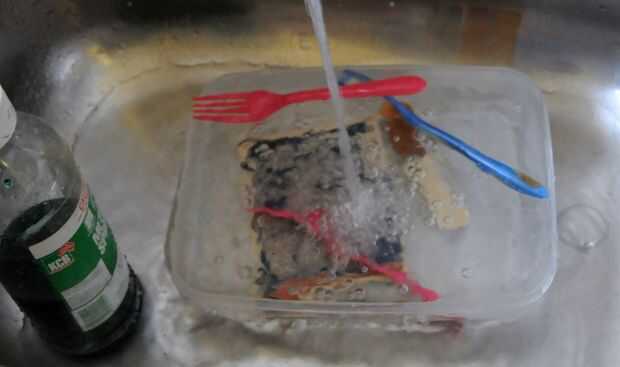

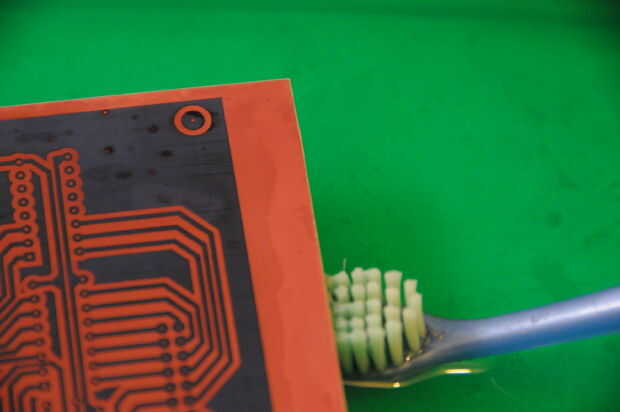

Una vez finalizado el proceso de etch, todo fue aclarado muy bien bajo agua corriente para eliminar los restos de grabador. Justo antes de todo había aclarado, el grabador fue recogido para su uso con el siguiente proyecto.

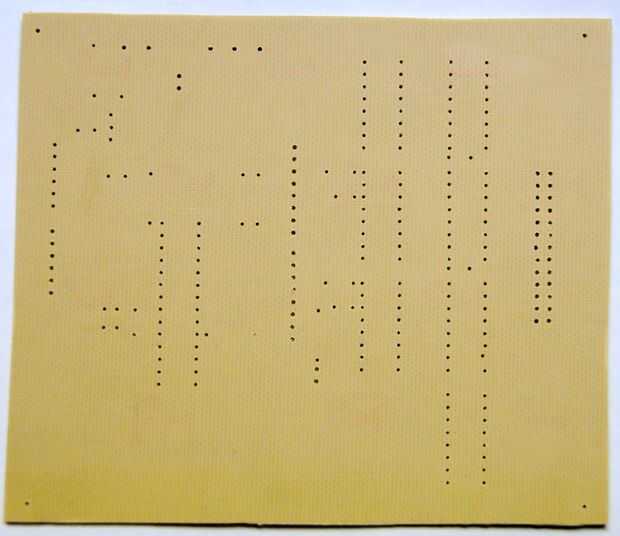

PERFORE LOS AGUJEROS

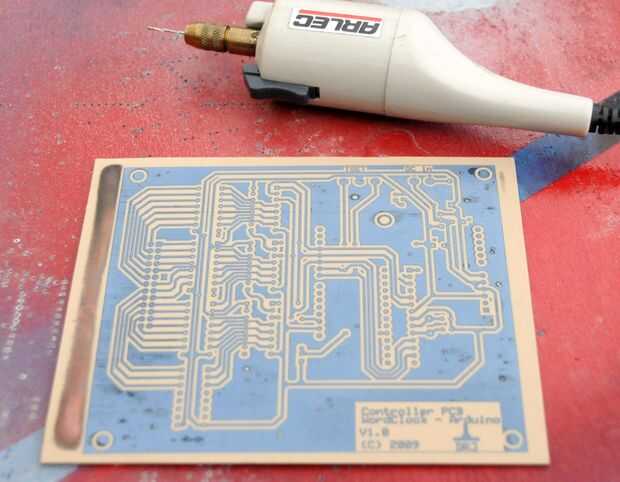

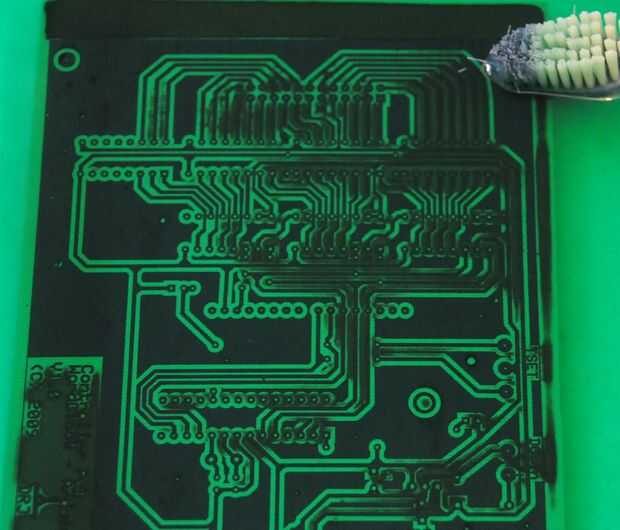

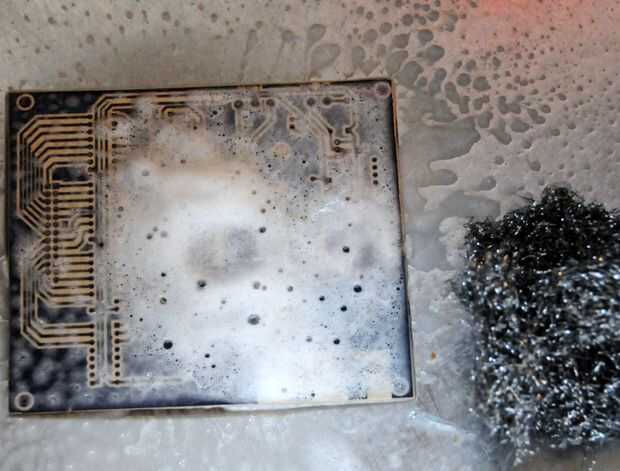

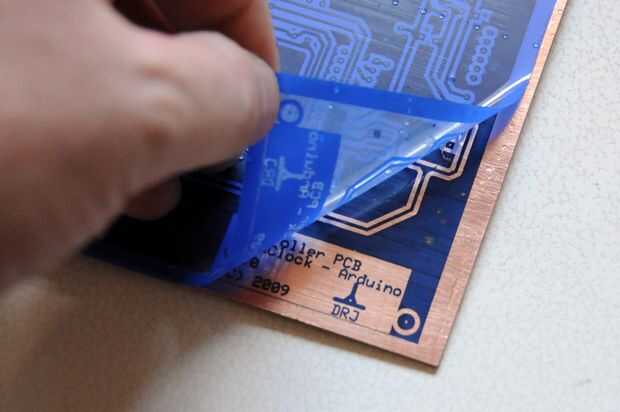

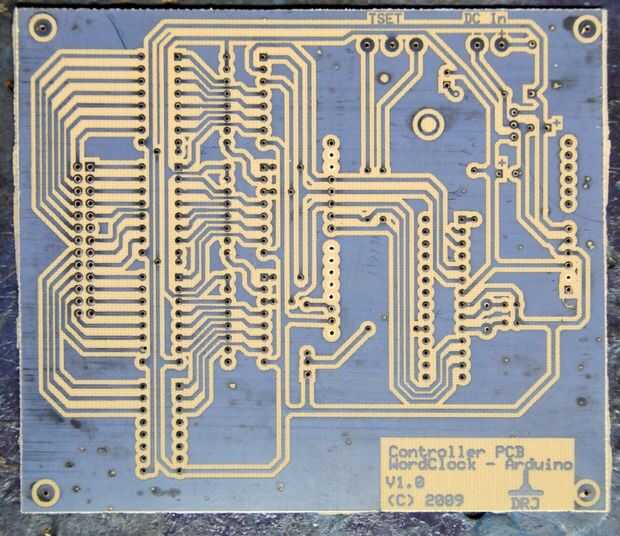

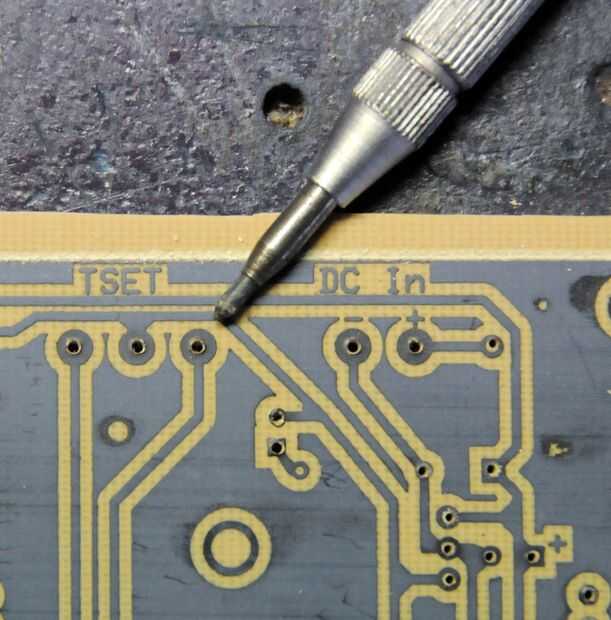

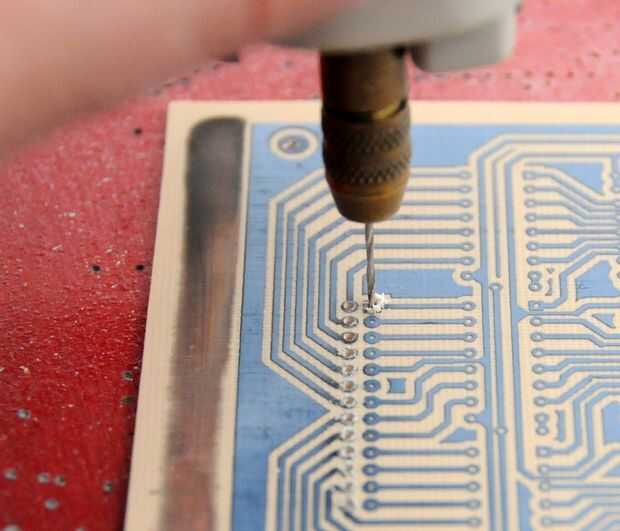

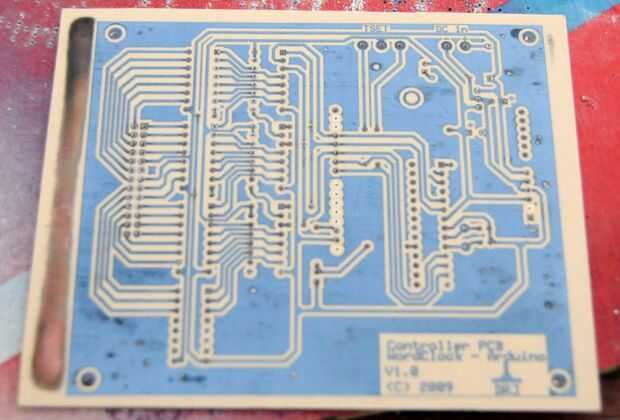

Una vez que la Junta había sido aclarada y seca, utiliza un Dremmel para perforar los agujeros y había quitado la película de Press-n-Peel con algún estropajo, detergente y buen codo grasa.
Esta vez, hice cubos de fotos del proceso - es muy bonito!
Personalmente disfruto hacer placas de circuito impreso, y estoy seguro que usted puede hacer usted mismo. Sin embargo, si desea su propio controlador PCB, soy capaz de suministrar tableros en blanco, o preensamblados. Echa un vistazo en el último paso para obtener más información.
