Paso 3: Hardware - rellenar la tarjeta controladora
RELLENAR LAS PIEZAS EN ORDEN DE TAMAÑO

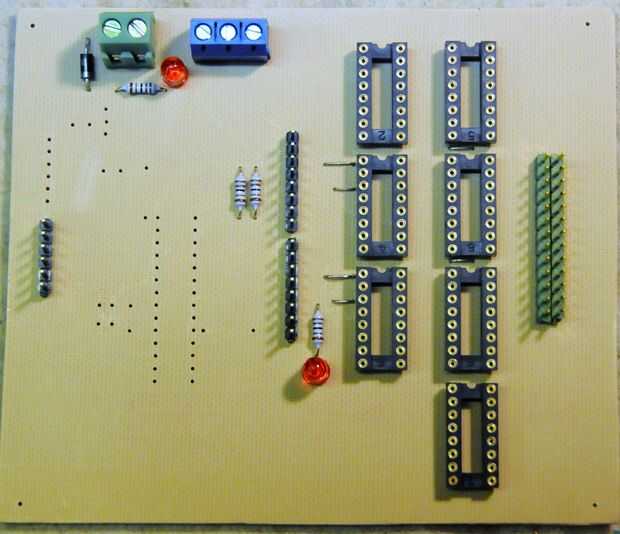

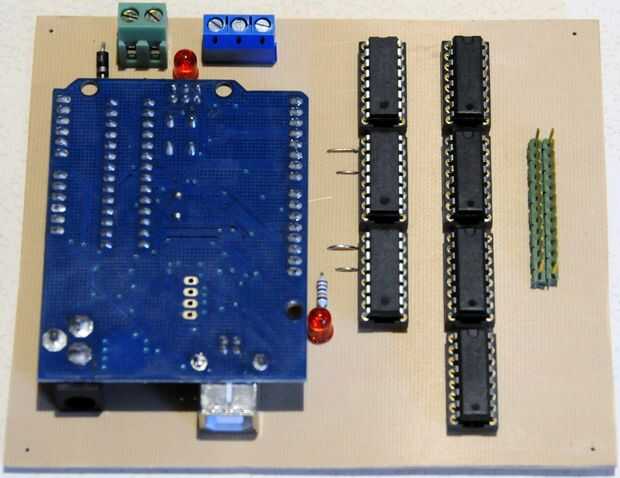

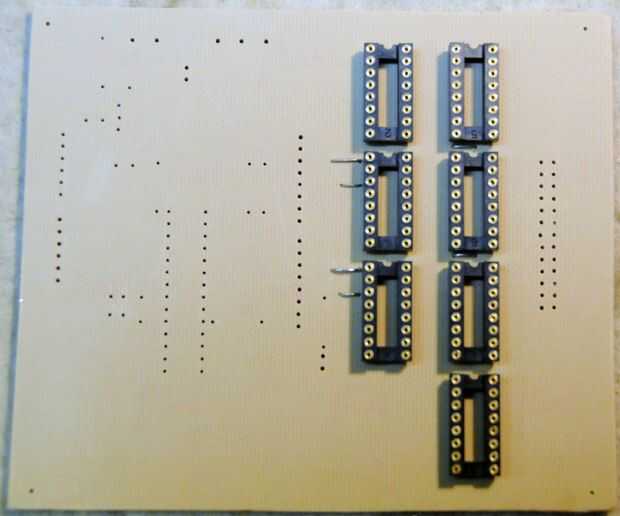

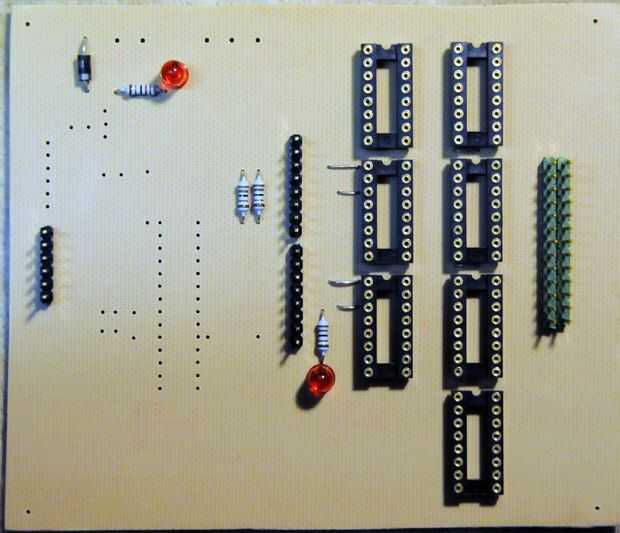

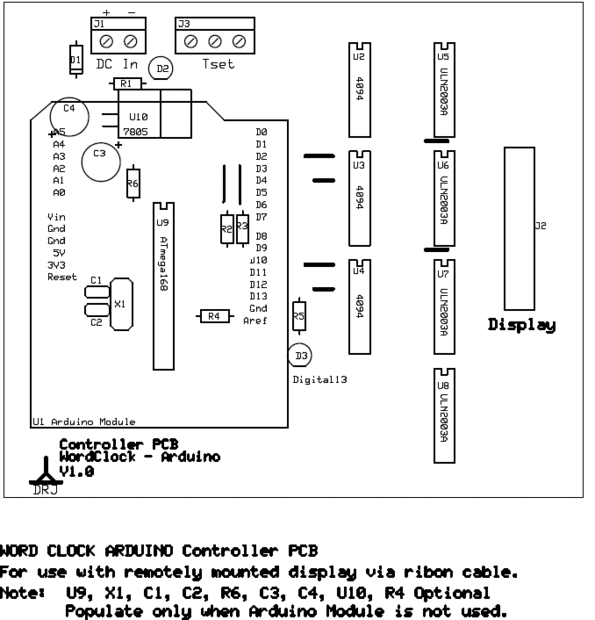

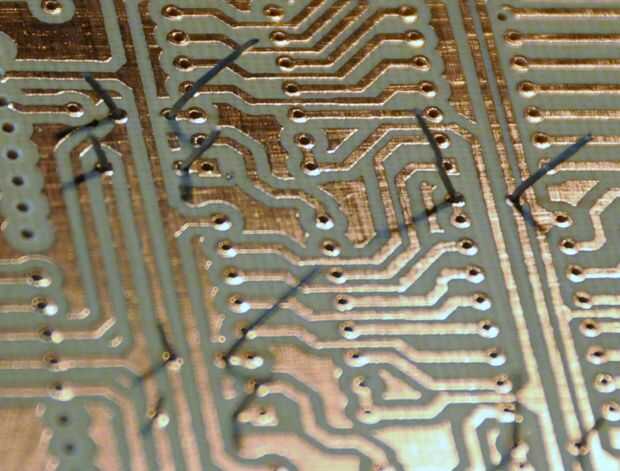

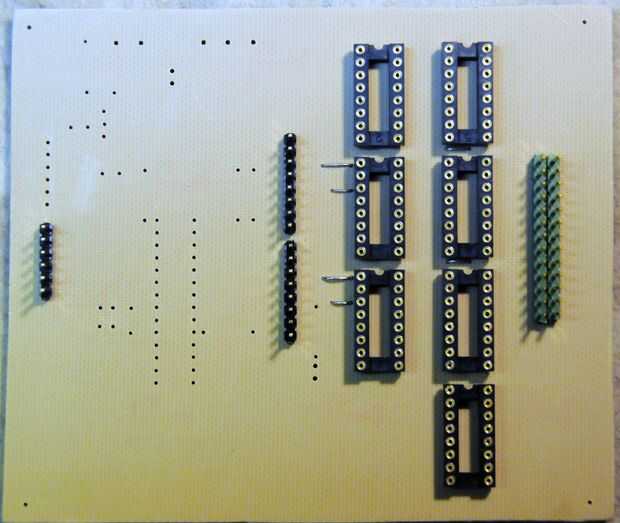

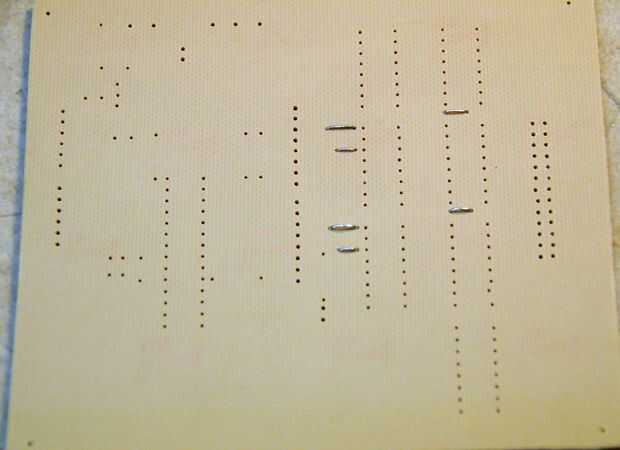

Soldar todos los componentes, utilizando el diseño de la plantilla como referencia. Comencé por montar los seis puentes que necesitaba hacer porque utilicé una sola tarjeta echada a un lado. Entonces soldadas las patillas de la cabecera y el IC sockets, luego las resistencias, diodos y apagado de conectores de placa. Finalmente, enchufé los circuitos integrados y la placa Arduino, y ese paso fue hecho.

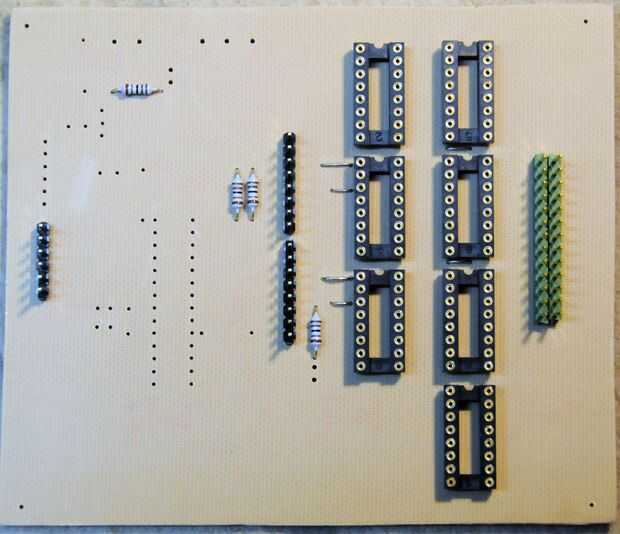

Tenga en cuenta que hubo un pequeño cambio con la versión final de la junta - las dos resistencias (R2 y R3) realmente se montan a continuación donde las fotos muestran, y puentes se instalan en el espacio correspondiente. Sólo tienes que seguir el trazado de piezas para la colocación exacta.
Fue muy relajante 30 minutos para hacer la soldadura. Asegúrese de que utilizar a algún tipo de extracción de humos cuando de la soldadura. A muchos vapores pueden acabar siendo malo para usted.
Aquí hay montones de fotos, mostrando los pasos que usé para rellenar la Junta.
