Paso 6: Programar el Arduino y la muestra de prueba
Abra el archivo adjunto dibujo en el editor, conecte el controlador con un cable USB y presione el botón 'Subir'. Este es el fresco sobre el uso de un Arduino - todo funciona sólo por sí mismo!

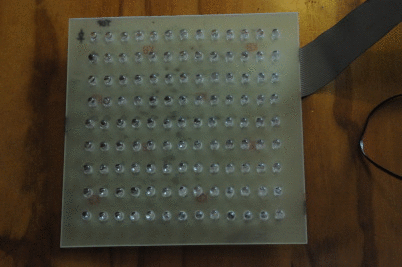

Se transferirá el bosquejo, y debe empezar a ejecutar inmediatamente. En este paso es una animación de inicio como una imagen Gif. Esto es lo que debería ser la puesta en marcha. Usted puede notar que hay unos LEDS oscuros en la imagen donde se encienden todos los LEDs. Estos son los LEDs que no están conectados.
He incluido una función de depuración en el software que imprime el tiempo fuera cada vez que eso él se actualiza vía el puerto serie de Arduino, así como destella el Pin Digital13 cada segundo. Simplemente use el Arduino serial monitor para ver el tiempo que se muestra.

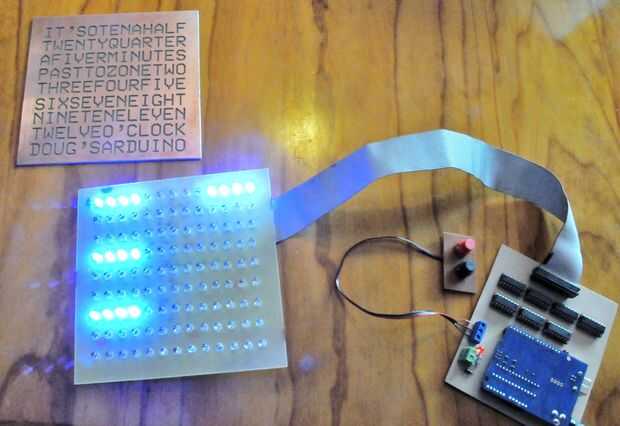

Es importante tener en cuenta que no verás LEDs iluminación hacia arriba cuando el controlador es alimentado por el cable USB, como los LEDs son alimentados por la conexión de alimentación externa. Así que para probar la unidad, permite conectar el dispositivo a una fuente de alimentación. Cuando la unidad esté enchufada, cada palabra debe se encenderán en secuencia, y el reloj debe empezar a correr. Si una de las palabras no se enciende para arriba, o parte de una palabra no enciende, verifique la orientación de los LEDs y su cableado.
Trajo un conjunto de 500 LEDs de eBay y estaba decepcionado con una tasa de fallos del 8% cuando les. Algunos proveedores son impresionantes, y otros no. Pero - baratos!
