Preámbulo:

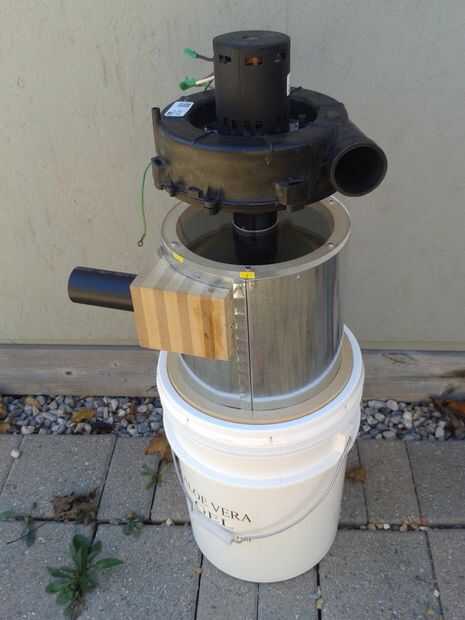

Haber utilizado las chorreadoras de arena antes, conozco bien el polvo que sale de un gabinete y se instala sobre todo en el área de trabajo. Por lo tanto, en este Instructable, he mostrado mi construcción de un separador de polvo Thein/ciclón con ventilador motorizado para complementar mi gabinete de chorro de arena.
Ahora, hay docenas, si no cientos de artículos sobre cómo construir un separador de polvo y el mío es sólo uno-de-la-pack. Mejor que otros, no tan bueno como otros. Inspiración fue tomada de Cosmas B. "Construcción de un separador de ciclón para un vacío o una aspiradora de taller"
Ya que no tengo acceso a algunos materiales y la maquinaria que este constructor, había fabricado con diferentes materiales y métodos. Usted puede sentir que algunos de mis métodos son un poco inseguros, pero he sido fabricación y reparación de todo tipo de maquinas industriales y equipo de casi 60 años con sólo un incidente (50 años) donde roto un dedo del hueso en un taladro con un pedal interruptor. Aprendí a ser muy cuidadoso de ese incidente. Tómese su tiempo y pensar dos veces antes de realizar y los procedimientos de mecanizado.

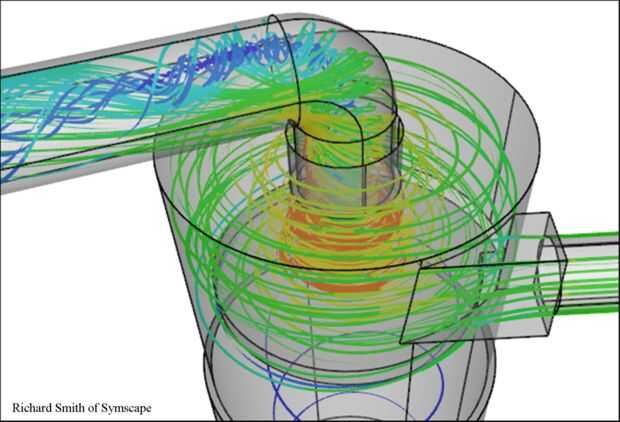

Yo también han agregado varios dibujos mostrando el flujo de aire a través de tubo liso y corrugado, así como alrededor de un codo de 90 grados. En un tubo liso, el flujo rápido de aire es por el centro de la tubería debido a la fricción contra las paredes crea fricción en el aire. Y ves cómo perturbado el flujo de aire en el separador ciclónico de dibujo.
La pipa acanalada, como una manguera de la aspiradora no sólo crea más resistencia, pero también causa remolinos en el aire, frenar seriamente la circulación de aire. Usted puede haber notado esto cuando se conecta la manguera a un funcionamiento aspirador. Usted puede oír la carga creciente en el motor.

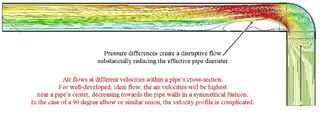

Un codo de 90 grados crea sus propios problemas. Como el aire es forzado a cambiar de dirección, crea un área de baja presión con eficacia reduciendo el diámetro de la tubería.

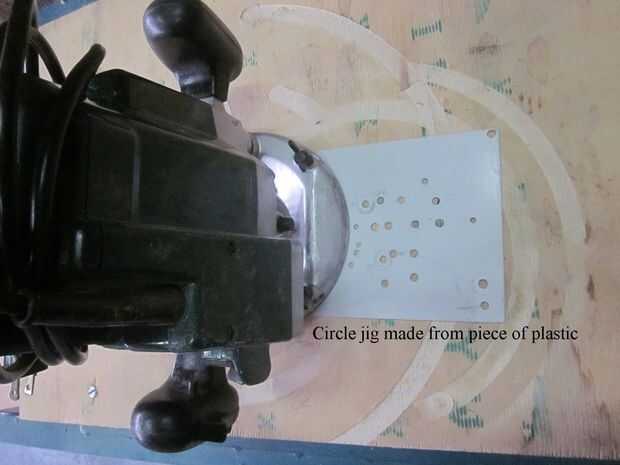

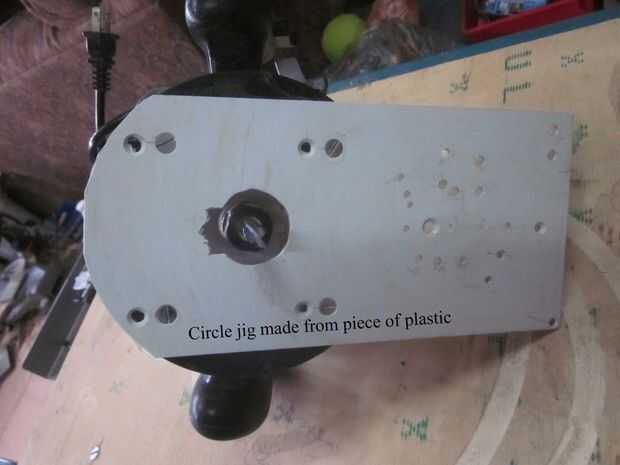

Y.... Fotos de mi router de círculo de la plantilla.
Por lo tanto, lisa, tubos rectos son los mejores para cualquier aire o flujo de líquido.
