Paso 5: Cilindro y tuberías continuó

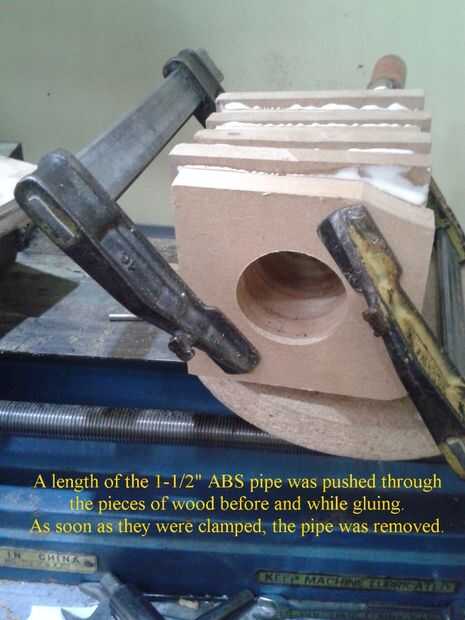

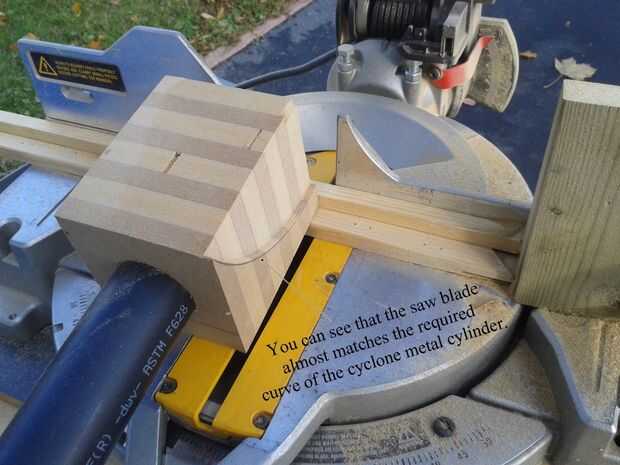

La ayuda de pipa 'entrada' se hizo de 8 piezas de MDF. Cada pieza era aburrido para el OD de la tubería ABS de 1-1/2 del centro. Cada pieza fue cubierta con el pegamento de madera de buena calidad y colocado en el tubo. Cuando todas las 8 piezas en el tubo y afianzado con abrazadera, el tubo fue hacia afuera (para evitar ser pegado a la madera). Al día siguiente, el bloque de madera se enfrentaron con mi sierra de corte eléctrico. La curvatura de la chapa fue dibujada en un lado del bloque y salió cerca de 10" de diámetro. Ya que mi hoja de Sierra de corte también es 10" diámetro, configurar dos piezas de madera en la sierra para cortar estrechamente a la curva. Esto se ilustra en las 2 fotos y te darás cuenta en este punto, el tubo ABS ha sido equipado por la prensa (no pegados) en el agujero y se corta junto con la madera. También sirve como asa durante el corte.

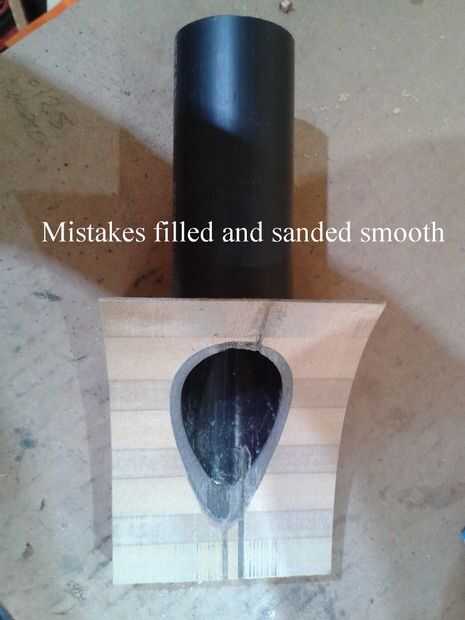

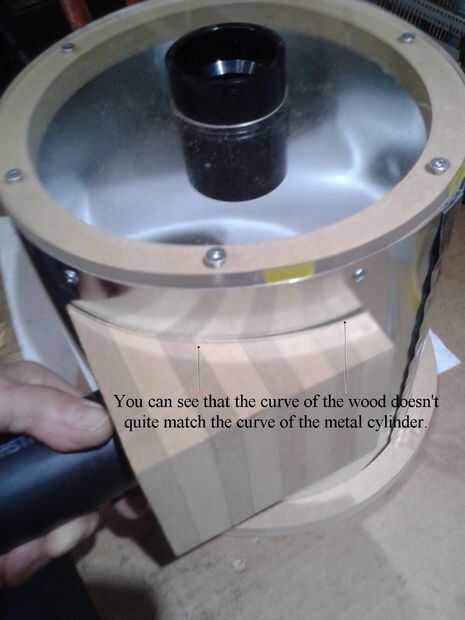

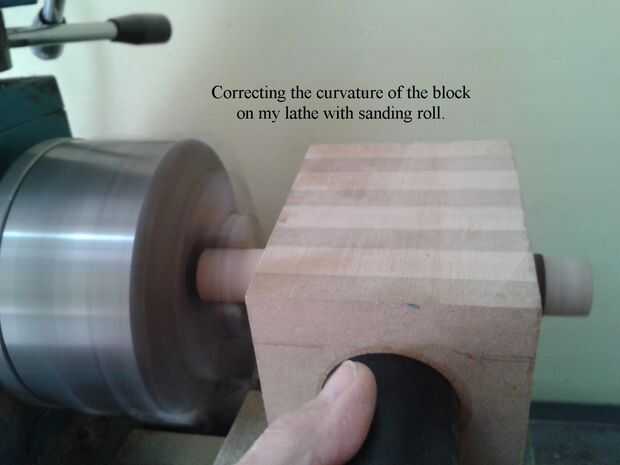

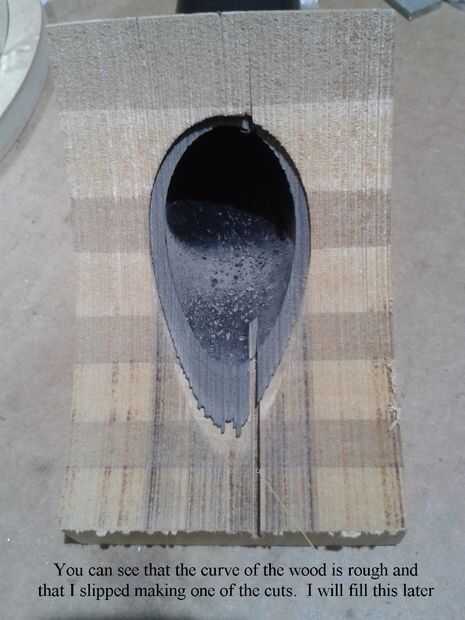

Consecutivo disco grueso cortes fueron hechos hasta que toda la manzana fue curvada. Ahora para el lijado de algunas para corregir la curvatura del bloque y para llenar un error que hice durante el corte.

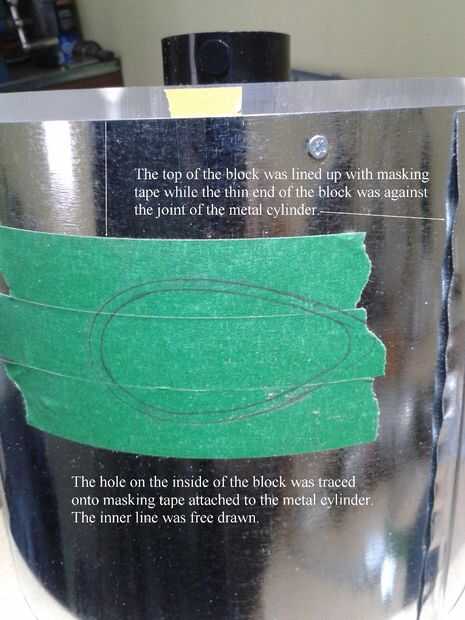

Una vez que la curvatura era correcta, cinta de enmascarar fue lugar en el cilindro de la distancia correcta de la parte superior del cilindro. El bloque fue colocado correctamente sobre el cilindro y el orificio de la tubería trazada en la cinta de enmascarar. Teniendo en cuenta el espesor de la pared del tubo, el contorno para cortar fue dibujado dentro de la línea trazada a mano.

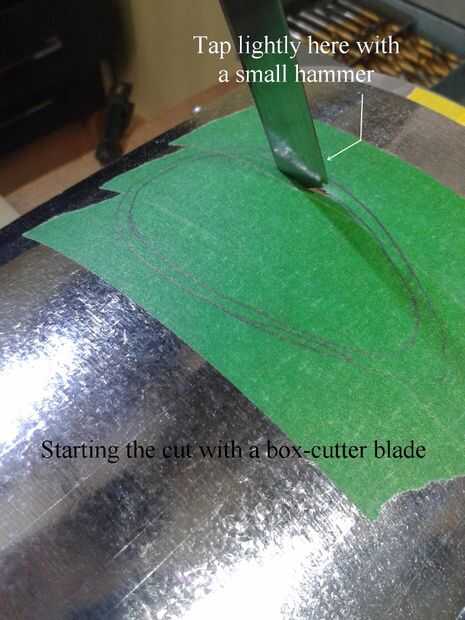

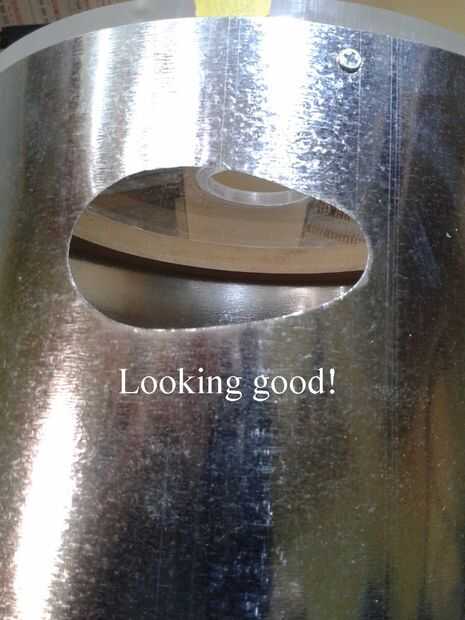

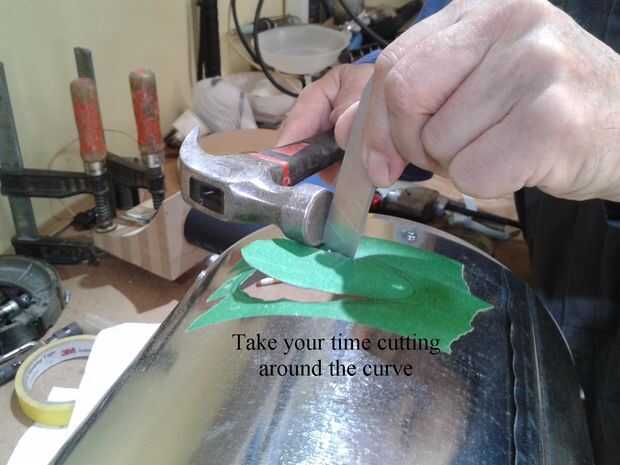

Ahora, yo he sido de corte metal de hoja fino con una cuchilla de caja durante muchos años, pero puede practicar primero en un pedazo de chatarra. Alternativamente, podría perforar algunos agujeros pequeños juntos y use una hoja de sierra mini para cortar la curva. Utilizando una sierra de calar puede distorsionar el metal y ser peligroso para su bienestar. Es relativamente fácil de perforar a través del metal delgado por la pala contra el metal y golpearlo ligeramente cerca del borde de corte con un pequeño martillo. Continuar el corte alrededor de la curva de mantener dentro de la línea.

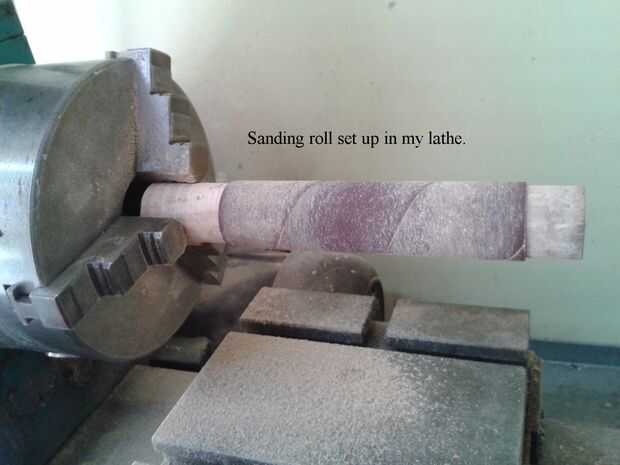

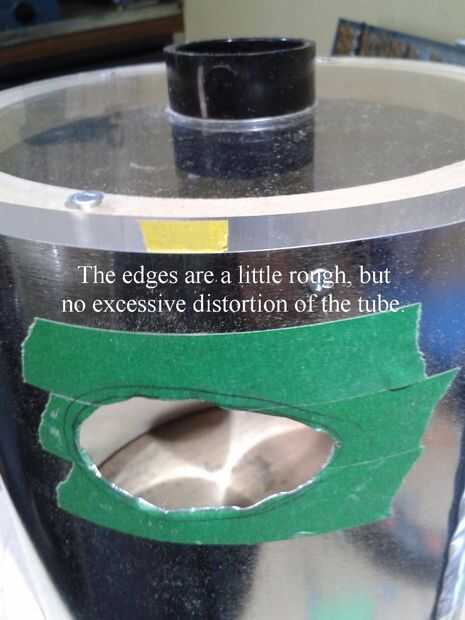

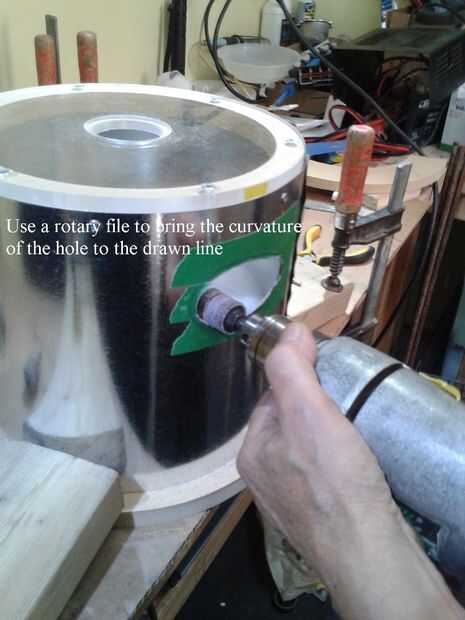

Yo nunca he cortado usando esta técnica, pero yo no soy responsable si haces! Cuando haya terminado, los bordes del agujero será un poco distorsionada. Sostenga un trozo de madera curvada en el interior y aprovechar el exterior del corte con un pequeño martillo aplanar así los defectos contra la madera. Cuando eso se hace, utilizar un tambor lijador en un taladro de mano para suavizar los bordes del agujero y sacar para que coincida con la línea interna.

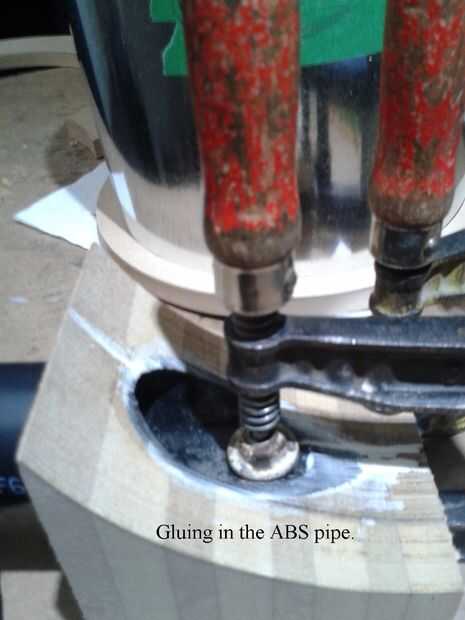

Ahora es necesario pegar el tubo en el bloque de soporte. Uso LePage 'pegamento resistente a la intemperie al aire libre' limpie un poco de pegamento en la parte exterior de la tubería hacia y entre la parte posterior de la corte curvado. También limpiar pegamento alrededor del tubo curvo corte en el bloque de soporte. Introduzca el extremo curvado de la tubería por el extremo cuadrado del bloque de soporte e introducir hasta la curva del tubo coincide con la curva del bloque de soporte. Sujete el extremo curvado de la tubería al bloque. Limpie el exceso de pegamento y dejar durante la noche para que el pegamento se endurece. (Porque el tubo de no permitir que el aire llegar a la cola, lleva mucho más tiempo a endurecerse frente a pegar 2 pedazos de madera). Al día siguiente, la arena la Junta encolada hasta que quede lisa.
Coloque correctamente el bloque de apoyo en el cilindro de metal asegurándose de que la curvatura del tubo coincida con el agujero en el cilindro. Marque el contorno del bloque en el cilindro. Ahora coloca cinta adhesiva contra la parte exterior del contorno y había marcado 6 lugares donde irá el bloque de tornillos de montaje. Estas marcas con una broca de tornillo raíz diámetro de taladro.

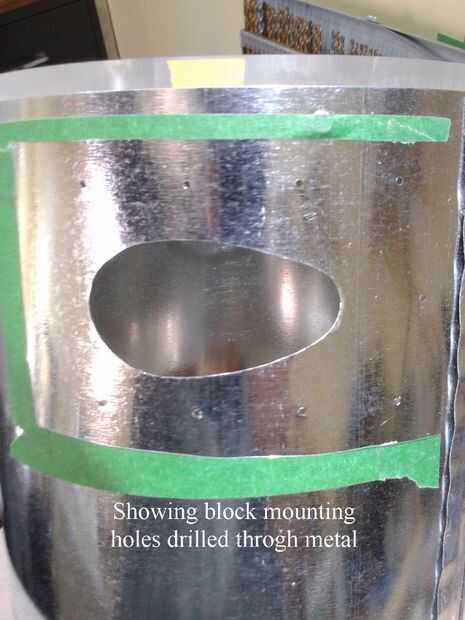

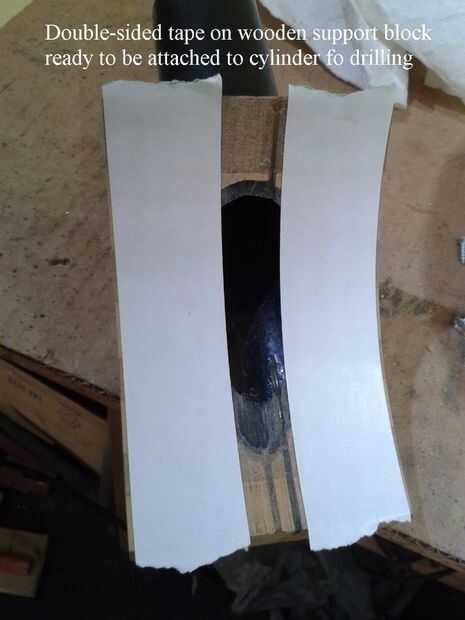

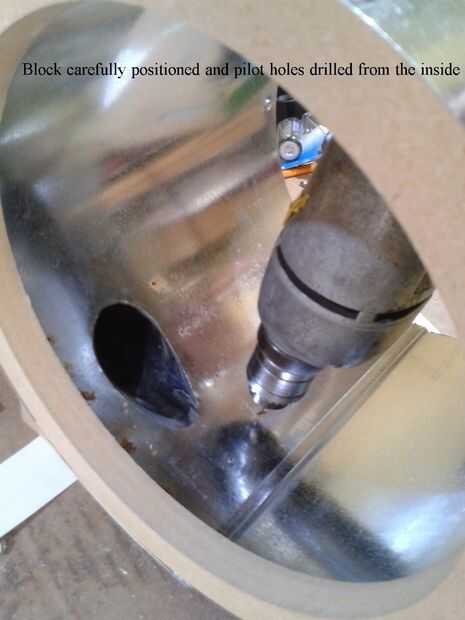

Ahora Aplique cinta doble cara en la parte curva del bloque de apoyo y coloque en el cilindro como antes. Una vez más, asegúrese de que la curvatura del tubo coincida con el agujero en el cilindro. Ahora usando la misma broca, taladre a través del orificio de montaje desde el interior del cilindro.

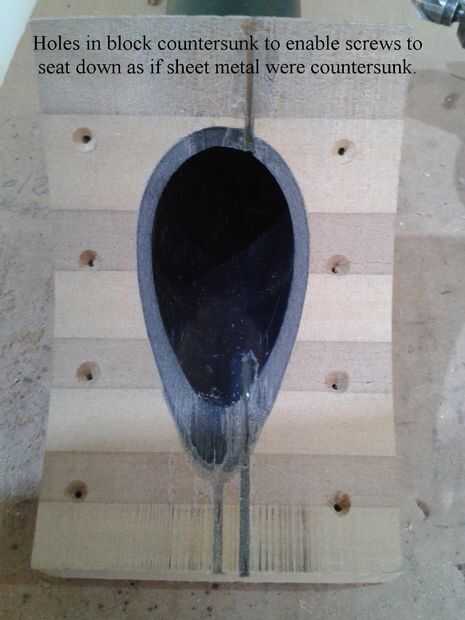

Si usted taladro de mano es muy grande, simplemente marque a través de los orificios del cilindro en el bloque con un lápiz y luego quitar el bloque y perforarlo. Sin embargo, esto puede no ser tan preciso porque las brocas tienden a vagar cuando taladre en madera. Ligeramente Avellane los orificios.

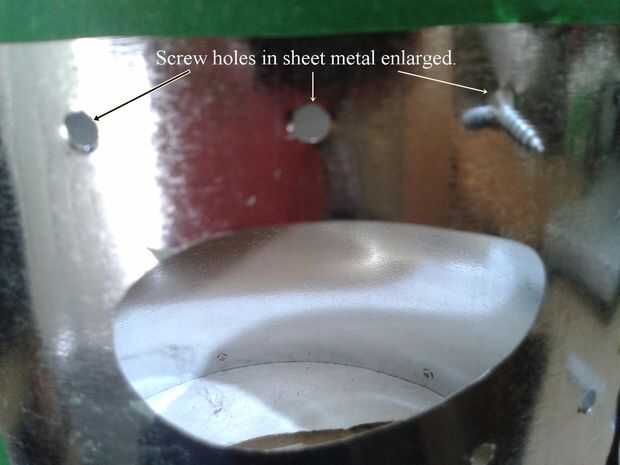

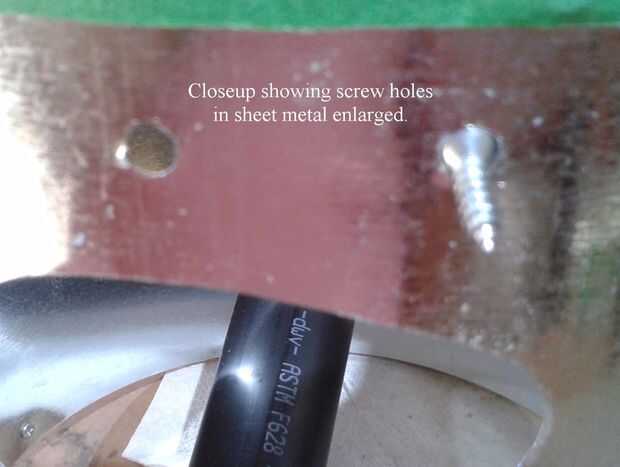

Ahora agrandar los agujeros en el cilindro de metal al tamaño (por chapa avellanado), mencionado antes y como se muestra en uno o dos de las fotos.
