Paso 1: Cortar las piernas
Como dije en la introducción, los vínculos de la pierna pueden ser el corte de Plasma CNC, corte láser - o en una pizca, 3D impreso. He unido los archivos originales de Solidworks parte aquí así como archivos STL para ayudar a.

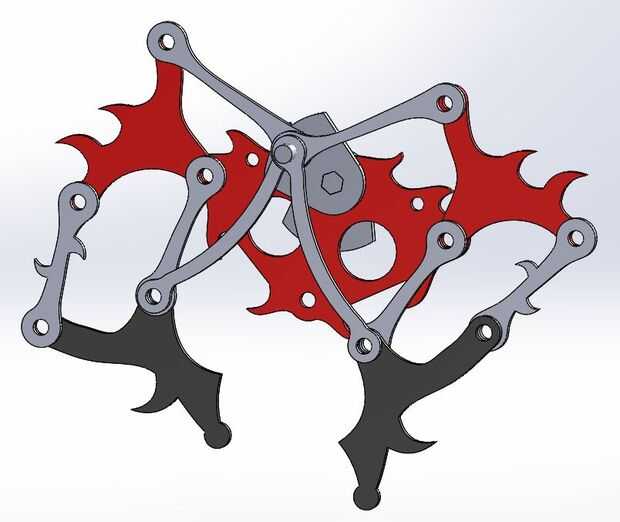

Cada segmento de la pierna (dos piernas) contiene 13 piezas (además de tuercas y pernos).
1 x cuerpo Plasma
2 x Plasma de hombro
2 x Plasma de vínculos superior
2 x fondo enlace derecho Plasma
2 x Plasma de ternera
2 x Shin Plasma
2 x pie Plasma
Para caminar sin problemas, necesita 6 patas (3 segmentos de la pierna) a cada lado. Aunque esto se suma a un lote de piezas individuales (78) son en su mayoría repeticiones de uno a otro.
Cuando corté las piezas, la definición de los orificios de fijación no era tan bueno. Si estuviera cortarlo otra vez, tendría el plasma marque los centros de los agujeros (información en línea sobre cómo hacer esto) y les haga manualmente. Tuve que taladrar los orificios al tamaño correcto después del corte. Si usted consigue el corte laser de piezas o 3D impreso, este será innecesaria.
