Paso 1: Cable de LED
Permite comenzar por acaparamiento 6 LED de nuestro kit. Elegí 2 verde, 3 amarillos y 1 rojo. Usted puede agregar que más si desea, asegúrese de agregar una resistencia extra y cable a un pin del Arduino abierto. Tenga en cuenta que el Arduino no puede proveer mucho del poder, así que en un determinado punto agregando más LED solo hace todo atenuador.

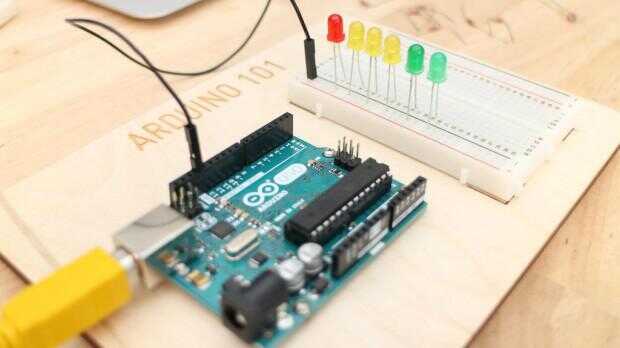

Cable de tierra / Add LED
Comience agregando un cable entre la tierra (negativo "-") ferrocarril de la placa y el pin GND de Arduino. Esto asegura que todos los componentes en el Arduino y protoboard ahora comparten un terreno común y pueden hacer un circuito completo. A continuación, conecte la pata corta (tierra) del LED en el riel (negativo) de tierra de la placa

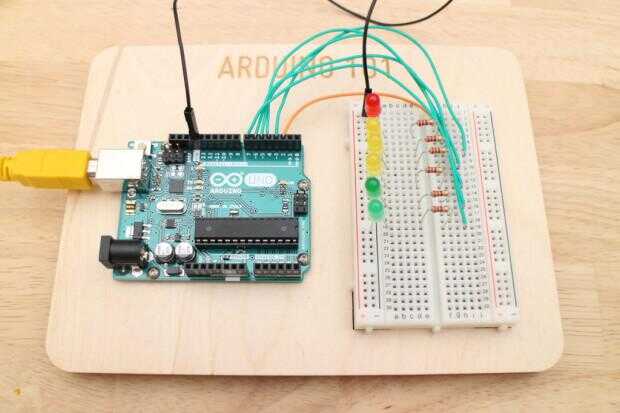

Añadir resistencias y cables
La va a necesitar 6 resistencias, he elegido utilizar el 220 Ohm (rojo, rojo, marrón), ya que el LED será lo suficientemente brillante para ver pero no sacar a tanto poder de Arduino.
