Theremin con soporte magnético de luz (3 / 4 paso)

Paso 3: Soldar los componentes

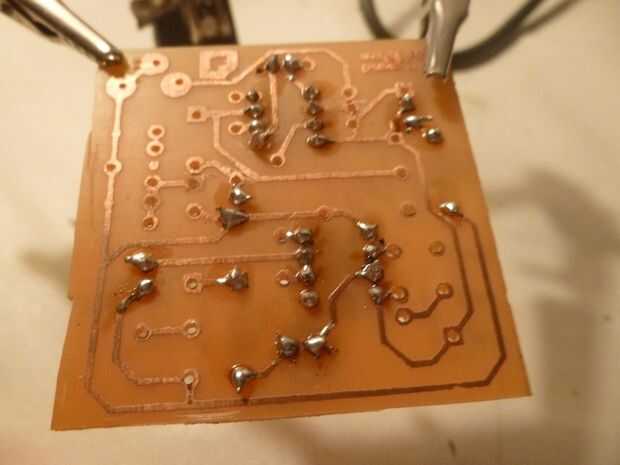

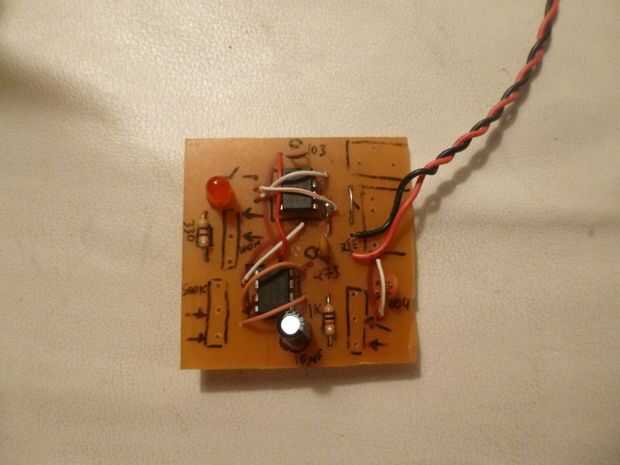

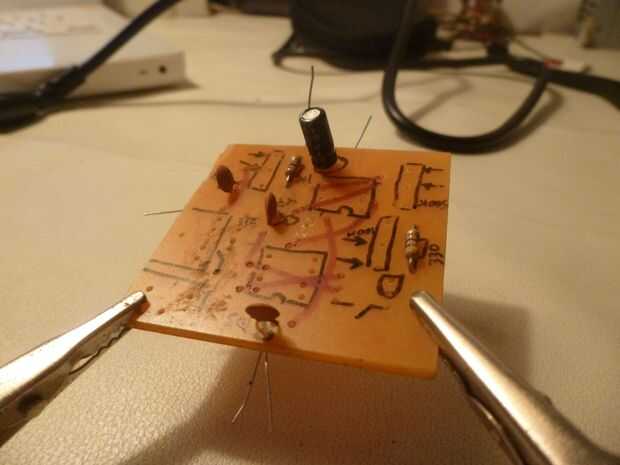

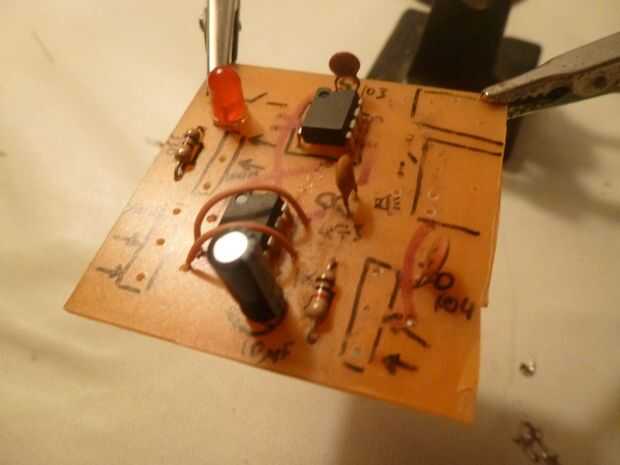

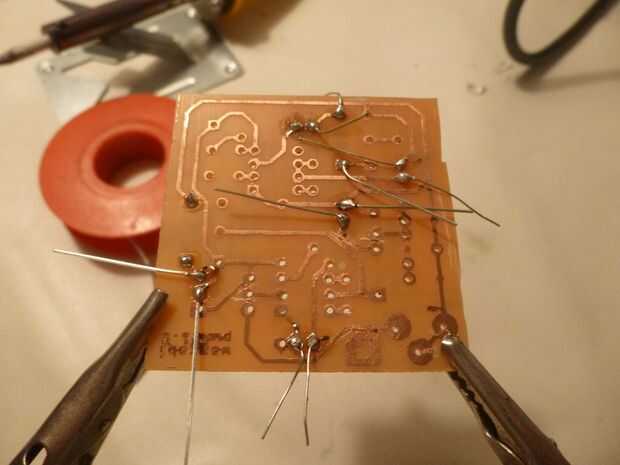

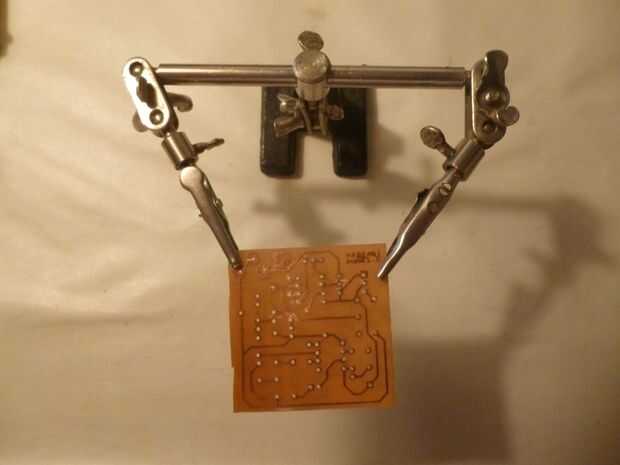

Le sugerimos marca donde cada componente va con un marcador sharpie en la parte posterior del PCB. Una vez que los componentes en su lugar, soldarlos a la placa.

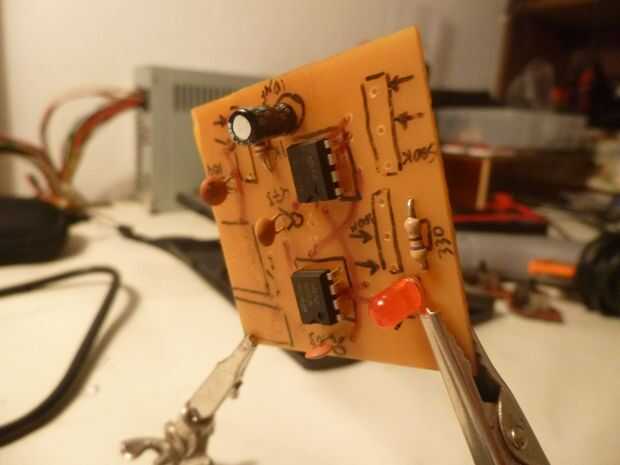

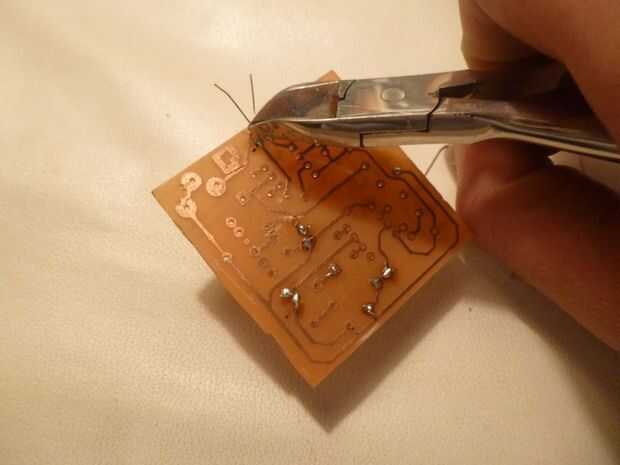

Nosotros los soldados en el siguiente orden:

1. resistencias
2. condensadores
3. LED
4. 555 temporizador ICs
5. Cables

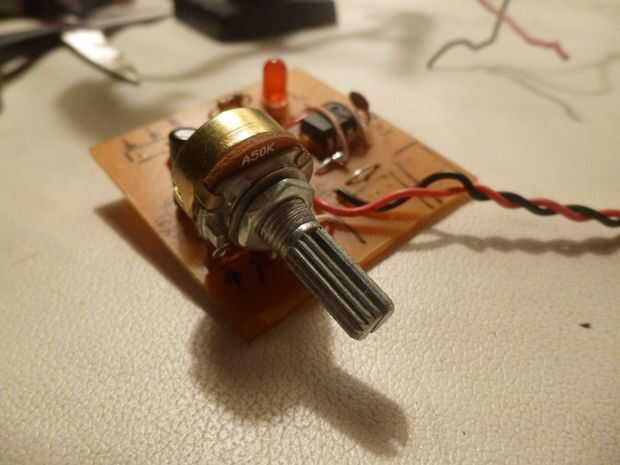

6. A50K potenciómetro
7. interruptor

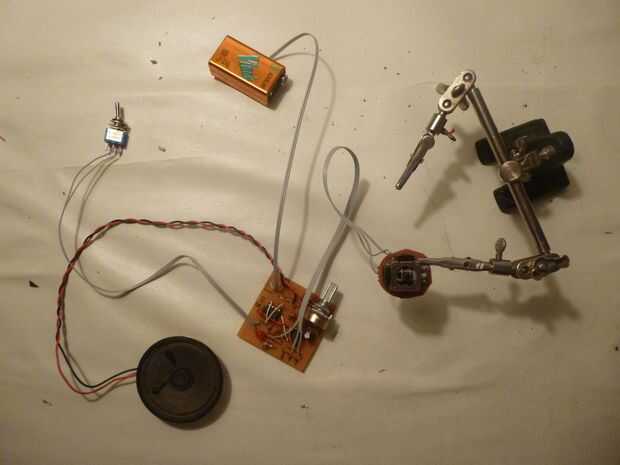

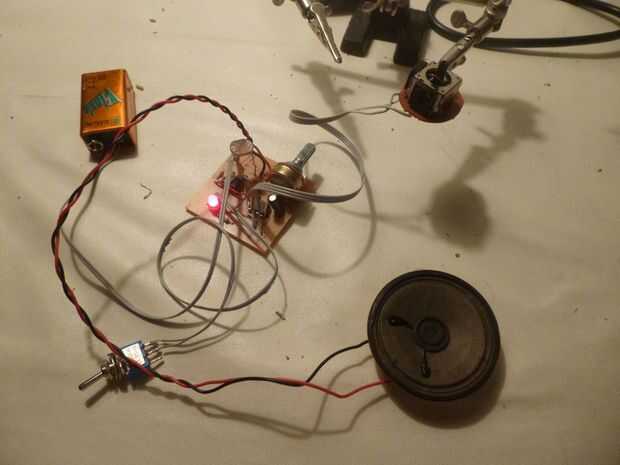

8. altavoz de

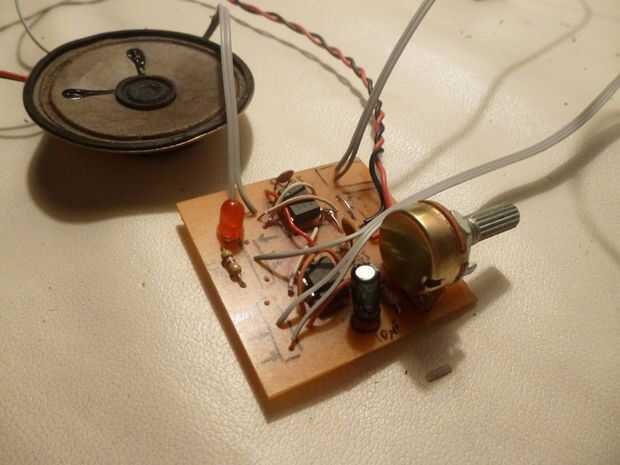

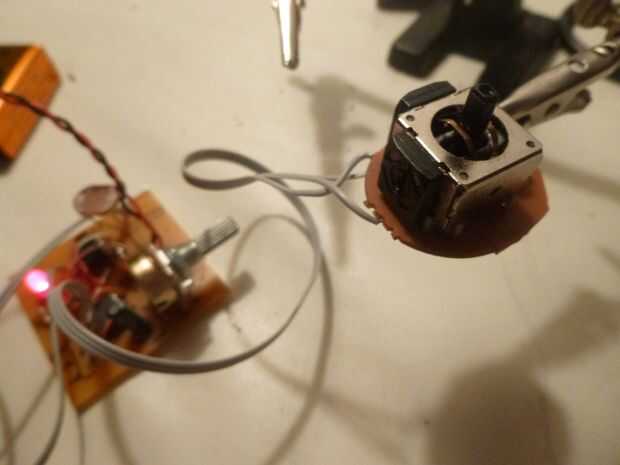

9. 2 potenciómetro de eje
10. conector de la batería

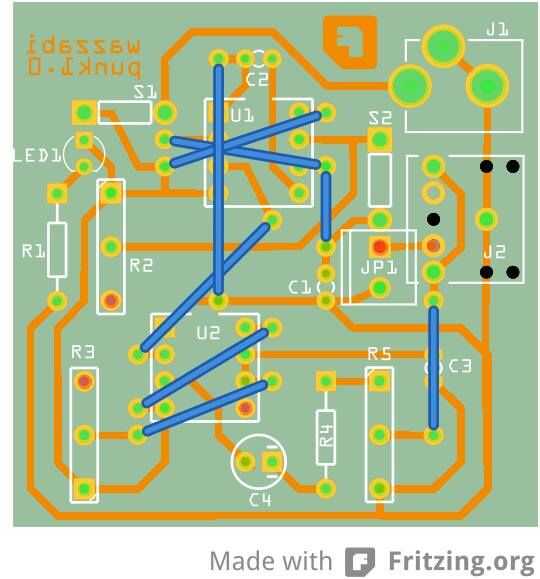

Los cables cruzados pueden ser un poco confuso pero miren la imagen de PCB que tomamos de Fritzing para averiguar dónde va cada cable.
